专利号: 201510068145X
申请人: 摩尔动力(北京)技术股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

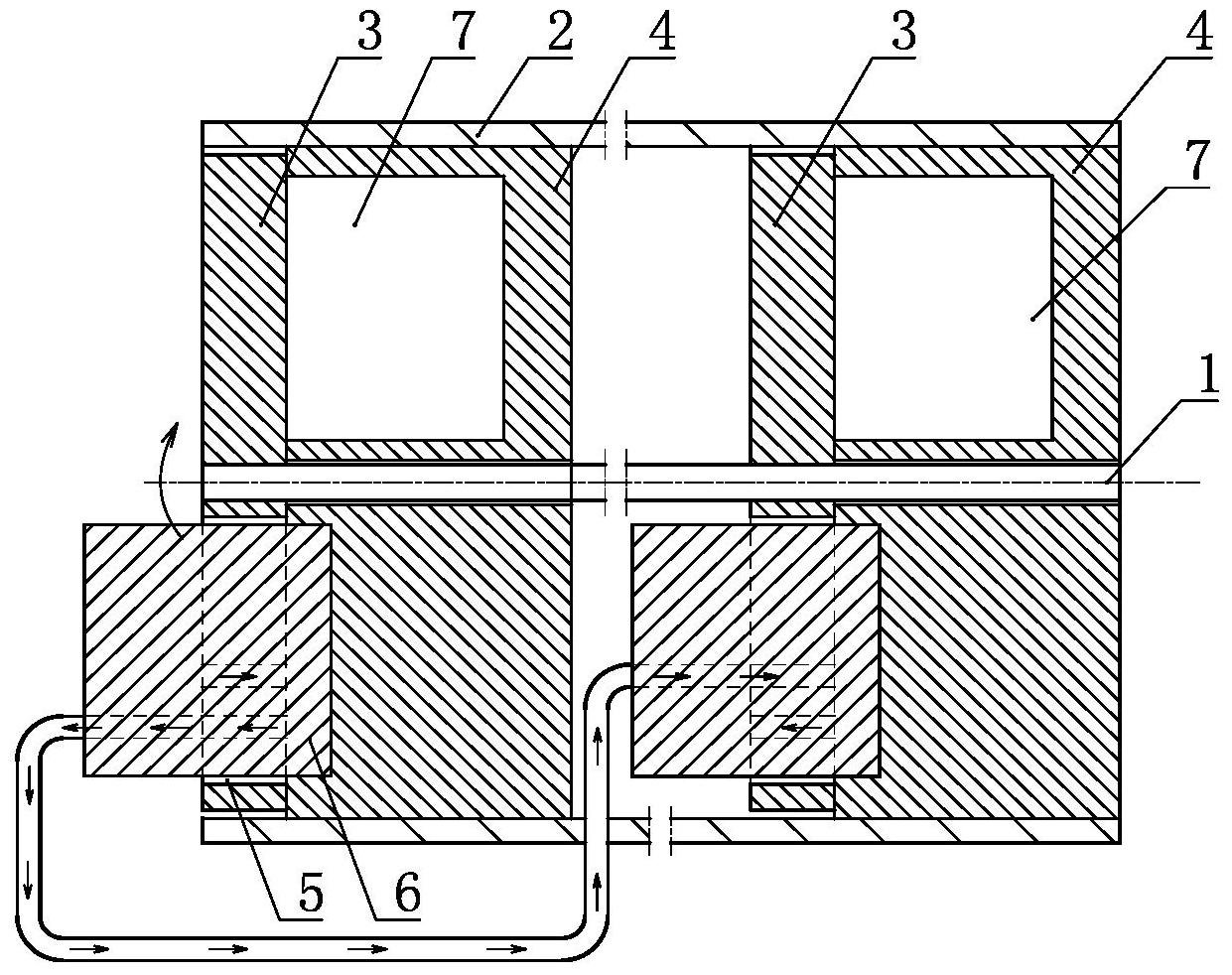

1.一种轴向多级流体机构,包括轴体(1)和壳体(2),其特征在于:所述轴体(1)上沿轴向设有两个以上盘形结构体A(3),所述轴体(1)及其所述盘形结构体A(3)设置在所述壳体(2)内,在所述壳体(2)内与所述盘形结构体A(3)交替设置盘形结构体B(4),所述盘形结构体B(4)与所述壳体(2)固连设置或一体化设置,在所述盘形结构体A(3)和/或所述盘形结构体B(4)上设置轴向隔离体座口(5),在所述轴向隔离体座口(5)内设置轴向隔离体(6);所述盘形结构体A(3)、所述盘形结构体B(4)和所述轴向隔离体(6)形成一个流体工作区(7);在一个所述流体工作区(7)内,如果所述隔离体座口(5)设置在所述盘形结构体A(3)上,则在所述盘形结构体B(4)上设置与所述轴向隔离体(6)相配合可产生容积变化的凸起结构,如果所述轴向隔离体座口(5)设置在所述盘形结构体B(4)上,则在所述盘形结构体A(3)上设置与所述轴向隔离体(6)相配合可产生容积变化的凸起结构;所述轴体(1)旋转所述壳体(2)静止,所述轴体(1)静止所述壳体(2)旋转,或所述轴体(1)和所述壳体(2)对转;至少两个所述流体工作区(7)的排量不同且串联连通。

2.如权利要求1所述轴向多级流体机构,其特征在于:在所述轴向隔离体座口(5)设置在所述盘形结构体A(3)上的结构中,至少一个所述轴向隔离体(6)与所述盘形结构体B(4)接触密封配合;在所述轴向隔离体座口(5)设置在所述盘形结构体B(4)上的结构中,至少一个所述轴向隔离体(6)与所述盘形结构体A(3)接触密封配合。

3.如权利要求1或2所述轴向多级流体机构,其特征在于:在所述轴向隔离体座口(5)设置在所述盘形结构体A(3)上的结构中,至少一个所述轴向隔离体(6)与所述盘形结构体B(4)非接触密封配合;在所述轴向隔离体座口(5)设置在所述盘形结构体B(4)上的结构中,至少一个所述轴向隔离体(6)与所述盘形结构体A(3)非接触密封配合。

4.一种轴向多级流体机构,包括轴体(1)和壳体(2),其特征在于:所述轴体(1)上设有盘形结构体(8),所述轴体(1)及其所述盘形结构体(8)设置在所述壳体(2)内,在所述盘形结构体(8)的每个端面上于不同半径所在圆周上设置至少两个凸起结构,在所述壳体(2)上与所述盘形结构体(8)上的所述凸起结构对应设置轴向隔离体座口(5),在所述轴向隔离体座口(5)内设置轴向隔离体(6);所述轴体(1)旋转所述壳体(2)静止,所述轴体(1)静止所述壳体(2)旋转,或所述轴体(1)和所述壳体(2)对转;一个所述轴向隔离体(6)和一个所述凸起结构形成一个流体工作区(7),至少两个设置在所述盘形结构体同一侧的所述流体工作区(7)的排量不同且串联连通,至少一个所述流体工作区(7)与设置在所述盘形结构体另一端面的所述流体工作区(7)并联连通。

5.如权利要求4所述轴向多级流体机构,其特征在于:至少一个所述轴向隔离体(6)与所述盘形结构体(8)接触密封配合。

6.如权利要求4或5所述轴向多级流体机构,其特征在于:至少一个所述轴向隔离体(6)与所述盘形结构体(8)非接触密封配合。

7.如权利要求6所述轴向多级流体机构,其特征在于:接触密封配合设置的所述轴向隔离体(6)和非接触密封配合设置的所述轴向隔离体(6)固连设置。

8.如权利要求1或4所述轴向多级流体机构,其特征在于:对应一个所述轴向隔离体(6)设置两个以上所述凸起结构。

9.如权利要求1或4所述轴向多级流体机构,其特征在于:至少两个所述流体工作区(7)的所述轴向隔离体(6)固连设置。

10.如权利要求9所述轴向多级流体机构,其特征在于:所述轴向隔离体(6)受隔离体控制机构控制。

11.如权利要求10所述轴向多级流体机构,其特征在于:在所述轴向隔离体座口(5)设置在所述盘形结构体A(3)上的结构中,所述隔离体控制机构设为与所述盘形结构体B(4)具有相同轮廓线的壳外盘形结构体(11);在所述轴向隔离体座口(5)设置在所述盘形结构体B(4)上的结构中,所述隔离体控制机构设为与所述盘形结构体A(3)具有相同轮廓线的壳外盘形结构体(11);在设置所述盘形结构体的结构中,所述隔离体控制机构设为与所述盘形结构体具有相同轮廓线的壳外盘形结构体(11)。

12.如权利要求10所述轴向多级流体机构,其特征在于:所述隔离体控制机构设为曲柄连杆控制装置。

13.如权利要求12所述轴向多级流体机构,其特征在于:所述曲柄连杆控制装置设为曲柄连杆往复件机构(101)。

14.如权利要求12所述轴向多级流体机构,其特征在于:所述曲柄连杆控制装置设为曲柄连杆机构(102)。

15.如权利要求12所述轴向多级流体机构,其特征在于:所述曲柄连杆控制装置设为曲柄连杆齿轮齿条摆动件机构(103)。

16.如权利要求12所述轴向多级流体机构,其特征在于:所述曲柄连杆控制装置设为曲柄连杆摆杆摆动件机构(104)。

17.一种轴向多级流体机构,包括轴体(1)和壳体(2),其特征在于:所述轴体(1)上沿轴向设有两个以上盘形结构体(8),所述轴体(1)及其所述盘形结构体(8)设置在所述壳体(2)内,在所述盘形结构体(8)的侧面上设置凸起结构,在所述壳体(2)上与所述盘形结构体(8)上的所述凸起结构对应设置径向隔离体座口(9),在所述径向隔离体座口(9)内设置径向隔离体(10);所述轴体(1)旋转所述壳体(2)静止,所述轴体(1)静止所述壳体(2)旋转,或所述轴体(1)和所述壳体(2)对转;一个所述径向隔离体(10)和一个所述凸起结构形成一个流体工作区(7),至少两个所述流体工作区(7)的排量不同且串联连通;所述径向隔离体(10)设为受包括凸轮机构的隔离体控制机构控制,或设为受包括曲柄连杆机构(102)的隔离体控制机构控制。

18.如权利要求17所述轴向多级流体机构,其特征在于:至少一个所述径向隔离体(10)与所述盘形结构体接触密封配合。

19.如权利要求18所述轴向多级流体机构,其特征在于:至少一个所述径向隔离体(10)与所述盘形结构体非接触密封配合。

20.如权利要求19所述轴向多级流体机构,其特征在于:接触密封配合设置的所述径向隔离体(10)和非接触密封配合设置的所述径向隔离体(10)固连设置。

21.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:对应一个所述径向隔离体(10)设置两个以上所述凸起结构。

22.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:至少两个所述流体工作区(7)的所述径向隔离体(10)固连设置。

23.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:包括曲柄连杆机构(102)的所述隔离体控制机构设为曲柄连杆往复件机构(101)。

24.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:包括曲柄连杆机构(102)的所述隔离体控制机构设为曲柄连杆机构(102)。

25.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:包括曲柄连杆机构(102)的所述隔离体控制机构设为曲柄连杆齿轮齿条摆动件机构(103)。

26.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:包括曲柄连杆机构(102)的所述隔离体控制机构设为曲柄连杆摆杆摆动件机构(104)。

27.如权利要求10或17-20中任一项所述轴向多级流体机构,其特征在于:所述隔离体控制机构设为盘形凸轮(105)。

28.如权利要求10或17-20中任一项所述轴向多级流体机构,其特征在于:所述隔离体控制机构设为凸轮控制机构(106)。

29.如权利要求10或17-20中任一项所述轴向多级流体机构,其特征在于:所述隔离体控制机构设为偏心旋转行星控制机构(107)。

30.如权利要求10或17-20中任一项所述轴向多级流体机构,其特征在于:所述隔离体控制机构设为斜盘控制机构(108)。

31.如权利要求17-20中任一项所述轴向多级流体机构,其特征在于:在所述轴向隔离体座口(5)设置在所述盘形结构体A(3)上的结构中,所述轴向隔离体(6)以所述隔离体控制机构的静止点为心的近心点和远心点与所述轴向隔离体(6)以所述盘形结构体B(4)的静止点为心的近心点和远心点分别对应;在所述轴向隔离体座口(5)设置在所述盘形结构体B(4)上的结构中,所述轴向隔离体(6)以所述隔离体控制机构的静止点为心的近心点和远心点与所述轴向隔离体(6)以所述盘形结构体A(3)的静止点为心的近心点和远心点分别对应;在设置所述盘形结构体和所述轴向隔离体(6)的结构中,所述轴向隔离体(6)以所述隔离体控制机构的静止点为心的近心点和远心点与所述轴向隔离体(6)以所述盘形结构体的静止点为心的近心点和远心点分别对应;在设置所述盘形结构体和所述径向隔离体(10)的结构中,所述径向隔离体(10)以所述隔离体控制机构的静止点为心的近心点和远心点与所述径向隔离体(10)以所述盘形结构体的静止点为心的近心点和远心点分别对应。

32.如权利要求1、4或17所述轴向多级流体机构,其特征在于:在串联连通的两个所述流体工作区(7)之间的连通通道上设排热器(12)。

33.如权利要求1、4或17所述轴向多级流体机构,其特征在于:在所述流体工作区(7)的工质入口(13)处设工质控制阀a(14)。

34.如权利要求1、4或17所述轴向多级流体机构,其特征在于:在串联连通的所有所述流体工作区(7)中最上一级所述流体工作区(7)的工质入口(13)处设工质控制阀a(14)。

35.如权利要求34所述轴向多级流体机构,其特征在于:在所述流体工作区(7)的工质出口(15)处设工质控制阀b(16)。

36.如权利要求34所述轴向多级流体机构,其特征在于:在串联连通的所有所述流体工作区(7)中最下一级所述流体工作区(7)的工质出口(15)处设工质控制阀b(16)。

37.如权利要求1、4或17所述轴向多级流体机构,其特征在于:所有所述流体工作区(7)中的一部分设为压缩工作区,另一部分设为膨胀工作区。

38.如权利要求37所述轴向多级流体机构,其特征在于:所述压缩工作区的所述流体工作区(7)的工质出口(15)经燃烧室(17)与所述膨胀工作区的所述流体工作区(7)的工质入口(13)连通。

39.如权利要求1、4或17所述轴向多级流体机构,其特征在于:所述盘形结构体的一个端面上的所有所述流体工作区(7)串联连通形成多级压缩系统,所述盘形结构体的另一个端面上的所有所述流体工作区(7)串联连通形成多级膨胀做功系统,所述多级压缩系统的最下一级所述流体工作区(7)的工质出口(15)经燃烧室(17)与所述多级膨胀做功系统的最上一级所述流体工作区(7)的工质入口(13)连通。

40.如权利要求1、4或17所述轴向多级流体机构,其特征在于:所述盘形结构体的一个端面上的所有所述流体工作区(7)串联连通形成多级压缩系统,所述盘形结构体的另一个端面上的所有所述流体工作区(7)串联连通形成多级膨胀做功系统,所述多级压缩系统的最下一级所述流体工作区(7)的工质出口(15)经燃烧室(17)与所述多级膨胀做功系统的最上一级所述流体工作区(7)的工质入口(13)连通,所述多级压缩系统和所述多级膨胀做功系统共轴设置。

41.如权利要求1、4或17所述轴向多级流体机构,其特征在于:所述凸起结构的高度不同。

42.如权利要求1、4或17所述轴向多级流体机构,其特征在于:所述轴向多级流体机构设为多级液体泵。

43.如权利要求1、4或17所述轴向多级流体机构,其特征在于:所述轴向多级流体机构设为多级液体马达。

44.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述轴向多级流体机构的工质入口(13)与高压工质源(18)连通。

45.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

上一级所述流体工作区(7)的工质出口(15)和下一级所述流体工作区(7)的工质入口(13)连通,最上一级所述流体工作区(7)的工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的工质出口(15)设为总工质出口(21),所述总工质入口(20)与高压工质源(18)连通。

46.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述轴向多级流体机构的工质入口(13)与高压工质源(18)连通,在所述工质入口(13)和所述高压工质源(18)之间的连通通道上设工质控制阀c(19)。

47.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

上一级所述流体工作区(7)的工质出口(15)和下一级所述流体工作区(7)的工质入口(13)连通,最上一级所述流体工作区(7)的工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的工质出口(15)设为总工质出口(21),所述总工质入口(20)与高压工质源(18)连通,在所述总工质入口(20)和所述高压工质源(18)之间的连通通道上设工质控制阀c(19)。

48.如权利要求44至47中任一项所述发动机,其特征在于:所述高压工质源(18)设为间歇燃烧室或设为连续燃烧室。

49.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述轴向多级流体机构的工质出口(15)经燃烧室(17)与另外所述轴向多级流体机构的工质入口(13)连通。

50.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

上一级所述流体工作区(7)的工质出口(15)和下一级所述流体工作区(7)的工质入口(13)连通,最上一级所述流体工作区(7)的工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的工质出口(15)设为总工质出口(21),所述轴向多级流体机构的所述总工质出口(21)经燃烧室(17)与另外所述轴向多级流体机构的所述总工质入口(20)连通。

51.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述轴向多级流体机构的工质出口(15)经燃烧室(17)与此所述轴向多级流体机构的工质入口(13)连通。

52.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

上一级所述流体工作区(7)的工质出口(15)和下一级所述流体工作区(7)的工质入口(13)连通,最上一级所述流体工作区(7)的工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的工质出口(15)设为总工质出口(21),所述轴向多级流体机构的所述总工质出口(21)经燃烧室(17)与此所述轴向多级流体机构的所述总工质入口(20)连通。

53.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述轴向多级流体机构的工质出口(15)经工质控制阀d(22)再经燃烧室(17)与另外所述轴向多级流体机构的工质入口(13)连通。

54.如权利要求51或53所述发动机,其特征在于:工质出口(15)与所述燃烧室(17)连通的所述轴向多级流体机构和工质入口(13)与所述燃烧室(17)连通的所述轴向多级流体机构联动设置。

55.如权利要求54所述发动机,其特征在于:工质出口(15)与所述燃烧室(17)连通的所述轴向多级流体机构的工质入口(13)与速度型压缩机(23)的工质出口连通,工质入口(13)与所述燃烧室(17)连通的所述轴向多级流体机构的工质出口(15)与速度型做功机构(24)的工质入口连通。

56.如权利要求55所述发动机,其特征在于:所述速度型做功机构(24)和工质出口(15)与所述燃烧室(17)连通的所述轴向多级流体机构联动设置。

57.如权利要求56所述发动机,其特征在于:工质出口(15)与所述燃烧室(17)连通的所述轴向多级流体机构、工质入口(13)与所述燃烧室(17)连通的所述轴向多级流体机构和所述速度型做功机构(24)三者联动设置。

58.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

上一级所述流体工作区(7)的工质出口(15)和下一级所述流体工作区(7)的工质入口(13)连通,最上一级所述流体工作区(7)的工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的工质出口(15)设为总工质出口(21),所述轴向多级流体机构的所述总工质出口(21)经工质控制阀d(22)再经燃烧室(17)与另外所述轴向多级流体机构的所述总工质入口(20)连通。

59.如权利要求50或58所述发动机,其特征在于:总工质出口(21)与所述燃烧室(17)连通的所述轴向多级流体机构和总工质入口(20)与所述燃烧室(17)连通的所述轴向多级流体机构联动设置。

60.如权利要求50或58所述发动机,其特征在于:总工质出口(21)与所述燃烧室(17)连通的所述轴向多级流体机构的所述总工质入口(20)与速度型压缩机(23)的工质出口连通,总工质入口(20)与所述燃烧室(17)连通的所述轴向多级流体机构的所述总工质出口(21)与速度型做功机构(24)的工质入口连通。

61.如权利要求60所述发动机,其特征在于:所述速度型做功机构(24)和总工质出口(21)与所述燃烧室(17)连通的所述轴向多级流体机构联动设置。

62.如权利要求60所述发动机,其特征在于:总工质出口(21)与所述燃烧室(17)连通的所述轴向多级流体机构、总工质入口(20)与所述燃烧室(17)连通的所述轴向多级流体机构和所述速度型做功机构(24)三者联动设置。

63.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述轴向多级流体机构的工质出口(15)经工质控制阀d(22)再经燃烧室(17)与此所述轴向多级流体机构的工质入口(13)连通。

64.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

上一级所述流体工作区(7)的工质出口(15)和下一级所述流体工作区(7)的工质入口(13)连通,最上一级所述流体工作区(7)的工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的工质出口(15)设为总工质出口(21),所述轴向多级流体机构的所述总工质出口(21)经工质控制阀d(22)再经燃烧室(17)与此所述轴向多级流体机构的所述总工质入口(20)连通。

65.一种包括权利要求1至41中任一项所述轴向多级流体机构的发动机,其特征在于:

所述盘形结构体(8)的一侧的所述流体工作区(7)按照半径由大到小依次串联连通,所述流体工作区(7)的排量依次减小形成多级压缩单元;所述盘形结构体(8)的另一侧的所述流体工作区(7)按照半径由小到大依次串联连通,所述流体工作区(7)的排量依次增大形成多级膨胀单元;在所述盘形结构体上于半径最小的所述流体工作区(7)处设两侧连通通道,所述多级压缩单元、两侧连通通道、燃烧室(17)和所述多级膨胀单元连通。

66.如权利要求65所述发动机,其特征在于:所述多级压缩单元的工质入口与速度型压缩机(23)的工质出口连通,所述多级膨胀单元的工质出口(15)与速度型做功机构(24)的工质入口连通。

67.如权利要求66所述发动机,其特征在于:所述速度型做功机构(24)和所述轴向多级流体机构联动设置。

68.如权利要求55、56、57、61、62、66或67所述发动机,其特征在于:所述速度型做功机构(24)和所述速度型压缩机(23)联动设置。

69.如权利要求55、56、57、61、62、66或67所述发动机,其特征在于:所述速度型压缩机(23)设为多级速度型压缩机。

70.如权利要求55、56、57、61、62、66或67所述发动机,其特征在于:所述速度型做功机构(24)设为多级速度型做功机构。

71.一种包括权利要求1至41中任一项所述轴向多级流体机构的压缩机,其特征在于:

在所述轴向多级流体机构的工质出口(15)处设工质控制阀b(16)。

72.一种包括权利要求1至41中任一项所述轴向多级流体机构的压缩机,其特征在于:

在所述流体工作区(7)的工质出口(15)处设工质控制阀b(16),上一级所述流体工作区(7)的所述工质出口(15)和下一级所述流体工作区(7)的所述工质入口(13)连通,最上一级所述流体工作区(7)的所述工质入口(13)设为总工质入口(20),最下一级所述流体工作区(7)的所述工质出口(15)设为总工质出口(21)。
