专利号: 2015100681534
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

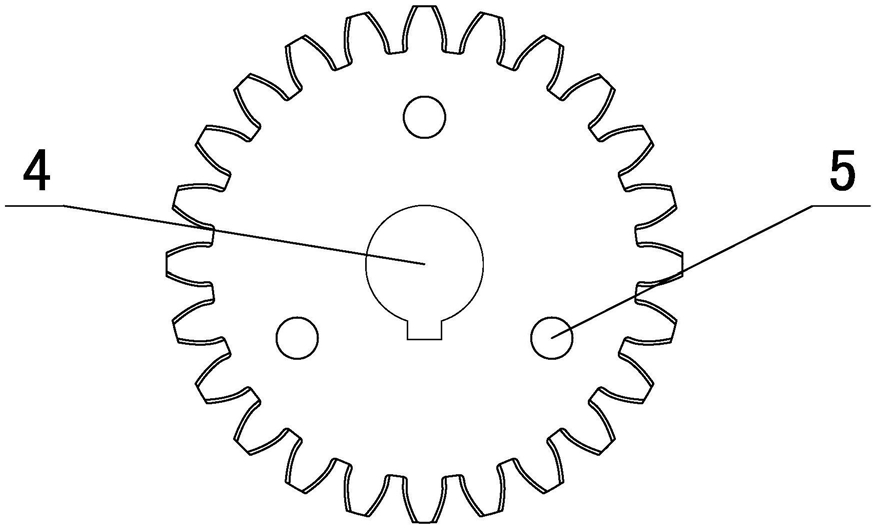

1.一种切向变位齿轮,其特征在于:所述齿轮由若干片具有相同齿数且具有变厚齿形的齿片顺序叠合构成,所述齿片包括设于齿轮轴向两端的外齿片(1)及位于两个外齿片之间的若干内齿片(2),外齿片的厚度大于内齿片的厚度,相邻的齿片之间均嵌设有减振降噪片(3),齿片的中心设有轴孔(4),轴孔周围设有若干用于固定齿片的固定孔(5),所述内外齿片的齿顶圆直径及齿根圆直径均相等,所述内外齿片的齿厚沿齿轮的同一轴向递增或递减,内外齿片及减振降噪片构成一个完整的变齿厚切向变位外齿轮结构;内齿片包括两种不同硬度的内齿片结构,两种不同硬度的内齿片其硬度值之差为高硬度内齿片硬度值的

10%至15%,两种不同硬度的内齿片交替布置,所述内齿片的总数量为奇数,与外齿片相邻的内齿片其硬度高于与其相邻的内齿片,所述外齿片采用复合阻尼钢板结构;每片减振降噪片由单一阻尼材料构成,齿轮设有两种由不同阻尼特性的阻尼材料构成的减振降噪片,两种减振降噪片的损耗因子峰值对应两种频率,两种减振降噪片在齿轮的齿片之间交替布置。

2.根据权利要求1所述的切向变位齿轮,其特征在于:所述齿轮的轮齿为直齿或斜齿,所述齿轮的变位系数沿齿轮轴向呈线性变化。

3.根据权利要求1所述的切向变位齿轮,其特征在于:所有内齿片的厚度相等,所有减振降噪片的厚度相等,所述减振降噪片的厚度为内齿片厚度的15%至30%,外齿片的厚度相等且其厚度是内齿片厚度的3至5倍。

4.根据权利要求1所述的切向变位齿轮,其特征在于:所有内齿片的厚度相等,位于齿厚较大的内齿片一侧的减振降噪片的厚度大于位于齿厚较小的内齿片一侧的减振降噪片的厚度,减振降噪片的厚度沿齿轮轴向呈线性变化,减振降噪片的最小厚度为内齿片厚度的15%至20%,减振降噪片的最大厚度为内齿片厚度的25%至30%,外齿片的厚度相等且其厚度是内齿片厚度的3至5倍。

5.根据权利要求1所述的切向变位齿轮,其特征在于:齿厚较小的内齿片的厚度大于齿厚较大的内齿片的厚度,最大厚度内齿片的厚度是最小厚度内齿片的厚度的1.5至2倍,内齿片的厚度沿齿轮轴向呈线性变化,所有减振降噪片的厚度相等,减振降噪片的厚度为最大内齿片厚度的10%至20%,外齿片的厚度相等且其厚度是最大内齿片的厚度的2至3倍。

6.根据权利要求1所述的切向变位齿轮,其特征在于:齿厚较小的内齿片的厚度大于齿厚较大的内齿片的厚度,最大厚度内齿片的厚度是最小厚度内齿片的厚度的1.5至2倍,内齿片的厚度沿齿轮轴向呈线性变化;位于齿厚较大的内齿片一侧的减振降噪片的厚度大于位于齿厚较小的内齿片一侧的减振降噪片的厚度,最大厚度减振降噪片的厚度是最小厚度减振降噪片的厚度的1.5至2倍,减振降噪片的厚度沿齿轮轴向呈线性变化,减振降噪片的最大厚度为最大内齿片厚度的15%至30%,外齿片的厚度相等且其厚度是最大内齿片的厚度的2至3倍。

7.根据权利要求1-6任一项所述的切向变位齿轮,其特征在于:减振降噪片上设有频率微调孔(6),所述的频率微调孔为3至6个,沿内齿片的周向均匀布置,相邻两片减振降噪片上的频率微调孔错位设置。
