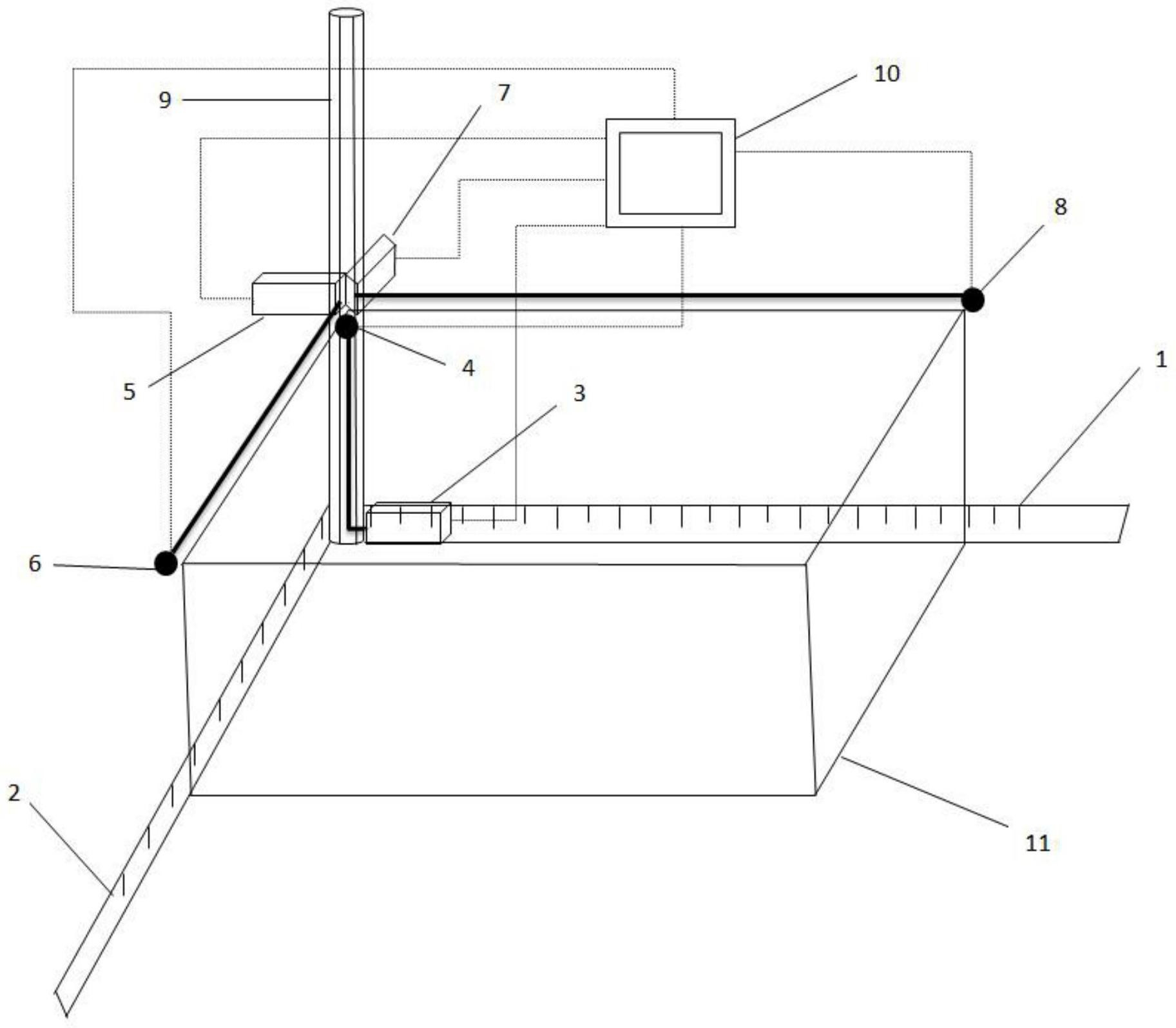

1.一种用于智能快件箱的快递包裹尺寸测量装置,其特征在于,包括相连接于一点并两两相互垂直的导轨(9)、挡板a(1)、挡板b(2),导轨(9)竖直设置,导轨(9)、挡板a(1)、挡板b(2)的连接处固定设置有拉线式位移传感器c(3),导轨(9)上设置有可上下滑动的拉线式位移传感器a(5)、拉线式位移传感器b(7),拉线式位移传感器a(5)的探头沿挡板b(2)的方向拉出用于测量包裹的宽,拉线式位移传感器b(7)的探头沿挡板a(1)的方向拉出用于测量包裹的长,拉线式位移传感器c(3)的探头沿导轨(9)的方向拉出用于测量包裹的高,拉线式位移传感器a(5)、拉线式位移传感器b(7)、拉线式位移传感器c(3)的探头上分别安装有按钮开关a(6)、按钮开关b(8)、按钮开关c(4),拉线式位移传感器a(5)、拉线式位移传感器b(7)、拉线式位移传感器c(3)均通过串口数据线与上位机(10)连接,按钮开关a(6)、按钮开关b(8)、按钮开关c(4)均通过导线与上位机(10)连接。
2.根据权利要求1所述的一种用于智能快件箱的快递包裹尺寸测量装置,其特征在于,所述挡板a(1)上刻有刻度。
3.根据权利要求1所述的一种用于智能快件箱的快递包裹尺寸测量装置,其特征在于,所述挡板b(2)上刻有刻度。
4.根据权利要求1所述的一种用于智能快件箱的快递包裹尺寸测量装置,其特征在于,所述导轨(9)上刻有刻度。
5.一种用于智能快件箱的快递包裹尺寸的测量方法,其特征在于,采用用于智能快件箱的快递包裹尺寸测量装置,其结构为:
包括相连接于一点并两两相互垂直的导轨(9)、挡板a(1)、挡板b(2),导轨(9)、挡板a(1)、挡板b(2)的连接处固定设置有拉线式位移传感器c(3),导轨(9)上设置有可上下滑动的拉线式位移传感器a(5)、拉线式位移传感器b(7),拉线式位移传感器a(5)的探头沿挡板b(2)的方向拉出用于测量包裹的宽,拉线式位移传感器b(7)的探头沿挡板a(1)的方向拉出用于测量包裹的长,拉线式位移传感器c(3)的探头沿导轨(9)的方向拉出用于测量包裹的高,拉线式位移传感器a(5)、拉线式位移传感器b(7)、拉线式位移传感器c(3)的探头上分别安装有按钮开关a(6)、按钮开关b(8)、按钮开关c(4),拉线式位移传感器a(5)、拉线式位移传感器b(7)、拉线式位移传感器c(3)均通过串口数据线与上位机(10)连接,按钮开关a(6)、按钮开关b(8)、按钮开关c(4)均通过导线与上位机(10)连接;
所述挡板a(1)上刻有刻度;
所述挡板b(2)上刻有刻度;
所述导轨(9)上刻有刻度;
具体按照以下步骤实施:
步骤1、将挡板a(1)、挡板b(2)水平放置,然后将快递包裹(11)放在导轨(9)、挡板a(1)、挡板b(2)围成的区域内;
步骤2、将拉线式位移传感器a(5)、拉线式位移传感器b(7)在导轨(9)上的高度调整至与快递包裹(11)的高度一致,然后将拉线式位移传感器a(5)、拉线式位移传感器b(7)固定在导轨(9)上;
步骤3、将拉线式位移传感器a(5)的探头沿挡板b(2)的方向水平拉出至快递包裹(11)的顶点处,按下按钮开关a(6),然后松手同时上位机(10)将保存当前测量的数据作为快递包裹(11)的宽,然后将拉线式位移传感器b(7)的探头沿挡板a(1)的方向水平拉出至快递包裹(11)的顶点处,按下按钮开关b(8),然后松手同时上位机(10)将保存当前测量的数据作为快递包裹(11)的长,再将拉线式位移传感器c(3)的探头沿导轨(9)的方向竖直拉出至快递包裹(11)的顶点处,按下按钮开关c(4),然后松手上位机(10)将保存当前测量的数据作为快递包裹(11)的高。
