专利号: 2015100731092
申请人: 海安纺织机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2023-10-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

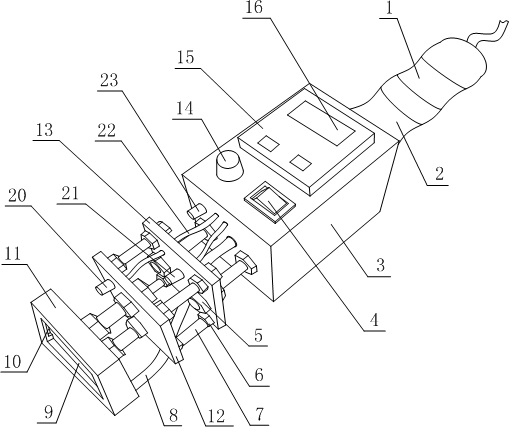

1.一种精确控制刻印温度的装置,其特征在于:包括温控器(3),所述温控器(3)上设置有安装箱(15),安装箱(15)和温控器(3)固定,安装箱(15)中设置有显示器(16),显示器(16)与温控器(3)连接,显示器(16)的显示面穿过安装箱(15)设置在安装箱(15)的外部,安装箱(15)上设置有调节旋钮(14)和控制开关(4),且调节旋钮(14)和控制开关(4)均与温控器(3)连接,温控器(3)远离持握柄(1)的侧壁上设置有发热板(11),发热板(11)和温控器(3)之间设置有相互平行的第一隔热板(12)和第二隔热板(13),第一隔热板(12)设置在发热板(11)和第二隔热板(13)之间,第二隔热板(13)设置在第一隔热板(12)和温控器(3)之间,第一隔热板(12)和发热板(11)之间、第二隔热板(13)和温控器(3)之间均存在间隙,第一隔热板(12)和发热板(11)之间、第二隔热板(13)和温控器(3)之间均设置有连接装置,连接装置分别与对应的第一隔热板(12)、第二隔热板(13)、发热板(11)或温控器(3)连接,第一隔热板(12)、第二隔热板(13)和温控器(3)上均设置有温度感应器,且温度感应器的朝向相同,温度感应器的探测头均朝向发热板(11),温度感应器均连接有数据线(22),数据线(22)均与温控器(3)内部连通,发热板(11)远离第一隔热板(12)的一端内凹形成凹槽(9),凹槽(9)中设置有成型模板(18),且成型模板(18)的侧壁和凹槽(9)的侧壁接触,凹槽(9)中其中一组对称的侧壁内凹形成安装槽(10),成型模板(18)中其中一组对称的侧壁上均设置有锁紧块(17),锁紧块(17)和成型模板(18)之间设置有弹簧(19),弹簧(19)的两端分别与对应的锁紧块(17)和成型模板(18)固定,弹簧(19)和锁紧块(17)分别设置在对应的安装槽(10)中,且锁紧块(17)与安装槽(10)的侧壁接触;所述温控器(3)连接有持握柄(1),持握柄(1)与温控器(3)的侧壁垂直固定,持握柄(1)中设置有电源线(8),电源线(8)穿过持握柄(1)后与温控器(3)内部连通,电源线(8)穿过温控器(3)后与发热板(11)连接;所述连接装置包括螺栓(7),螺栓(7)一端与对应的发热板(11)、第一隔热板(12)、第二隔热板(13)或温控器(3)固定,另一端穿过对应的第一隔热板(12)或第二隔热板(13),每根螺栓(7)的外壁上均套合有两个螺母,第一隔热板(12)或第二隔热板(13)设置在两个螺母之间,同一根螺栓(7)上的螺母均与第一隔热板(12)或第二隔热板(13)接触。

2.根据权利要求1所述的一种精确控制刻印温度的装置,其特征在于:所述持握柄(1)的外壁内凹形成若干个弧面凹槽(2),弧面凹槽(2)均匀分布在持握柄(1)的外壁上。
