专利号: 2015100823662
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

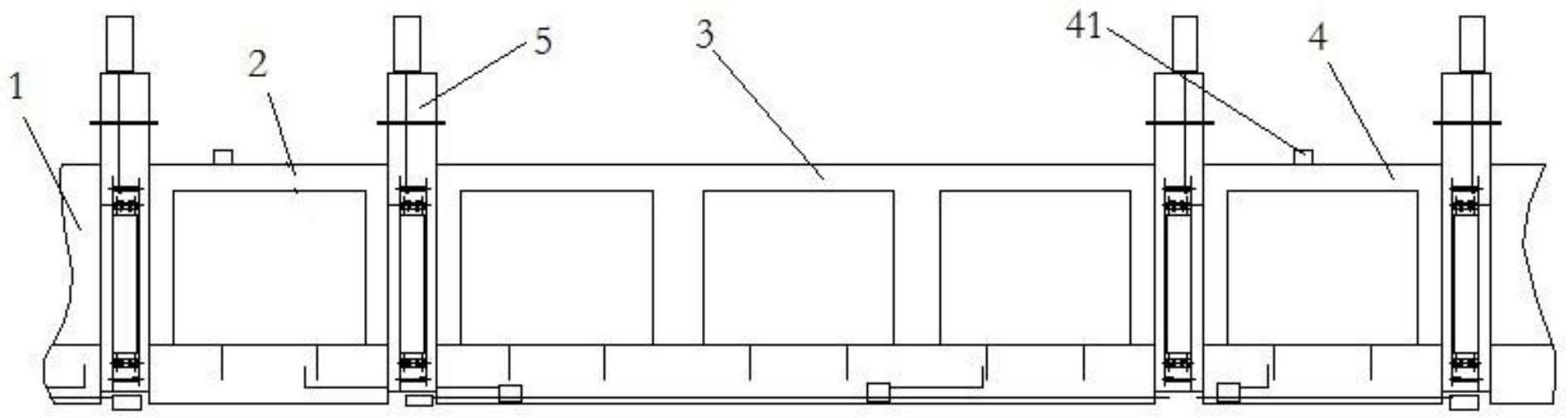

1.一种连续压力蒸制机,其特征在于,包括预热仓筒体(1)、增压仓筒体(2)、蒸制仓筒体(3)和减压仓筒体(4),且预热仓筒体(1)、增压仓筒体(2)、蒸制仓筒体(3)和减压仓筒体(4)两两之间设置有气囊密封装置(5),预热仓筒体(1)、蒸制仓筒体(3)和减压仓筒体(4)的出口处分别设有托盘推移装置,蒸制仓筒体(3)的进口处设有托盘拉移装置。

2.根据权利要求1所述的连续压力蒸制机,其特征在于,所述气囊密封装置(5)的结构为:包括与各仓筒体连接的法兰(6)和密封法兰(7),所述密封法兰(7)上设置有密封垫(8),所述法兰(6)和密封法兰(7)之间设置有仓间矩形筒体侧板(9)、仓间矩形筒体底板(10)和仓间矩形筒体上盖板(11),所述仓间矩形筒体侧板(9)、仓间矩形筒体底板(10)和仓间矩形筒体上盖板(11)形成一个矩形空间,该矩形空间内设置有密封法兰盖板(12)和密封法兰盖板支持板(12),所述仓间矩形筒体上盖板(11)上设置有液压缸(14),所述液压缸(14)下连接有活塞杆(15),所述活塞杆(16)伸入矩形空间内的一端铰接有吊耳(16),所述吊耳(16)与密封法兰盖板支持板(13)固定联接,气囊套筒(17)通过螺栓固定在密封法兰盖板支持板(13)上,密封法兰盖板(12)间隙配合活套在气囊套筒(17)上,密封法兰盖板(12)、气囊套筒(17)、密封法兰盖板支持板(13)之间形成的空间内设有气囊(18),密封法兰盖板(12)和密封法兰盖板支持板(13)上分别设置有最少两组挂钩(19),所述挂钩(19)上设置有拉簧(20)。

3.根据权利要求2所述的连续压力蒸制机,其特征在于,所述密封法兰盖板支持板(13)上和法兰(6)上分别设置有接头(21),两个接头(21)之间用软质气管(22)连接。

4.根据权利要求2所述的连续压力蒸制机,其特征在于,所述密封法兰盖板支持板(13)的两侧分别设置有凸形滑块(23),仓间矩形筒体侧板(9)上设置有滑槽(24),所述凸形滑块(23)能够沿着滑槽(24)上下垂直移动,密封法兰盖板支持板(13)低端设置有凸形定位块(25),仓间矩形筒体底板(10)上设置有定位槽(26),定位槽(26)与凸形定位块(25)的位置相对应。

5.根据权利要求2所述的连续压力蒸制机,其特征在于,所述气囊(18)上设置有膨胀节(27)。

6.根据权利要求2所述的连续压力蒸制机,其特征在于,所述密封法兰盖板(12)上设置有最少两个导套(28),密封法兰盖板支持板(13)上设置有最少两个导柱(29),所述导柱(29)套在导套(28)内。

7.根据权利要求1所述的连续压力蒸制机,其特征在于,所述托盘推移装置的结构为:

包括导向杆I、丝杠I及带动丝杠I旋转的伺服电机I,导向杆I、丝杠I分别平行穿过移动块I,其两端分别安装在法兰(6)或密封法兰(7)上,所述移动块I上通过螺栓固定有推移机械手臂(30),所述推移机械手臂(30)上通过转轴I(31)铰接有推移机械手(32),所述推移机械手(32)能随推移机械手臂(30)移动并推动托盘(33)在各筒体底部设置的导轨(34)上移动,所述转轴I(31)上设置有扭矩弹簧I(35)。

8.根据权利要求8所述的连续压力蒸制机,其特征在于,所述托盘拉移装置的结构为:

包括导向杆II、丝杠II及带动丝杠II旋转的伺服电机II,导向杆II、丝杠II分别平行穿过移动块II,其两端分别安装在法兰(6)或密封法兰(7)上,所述移动块II上通过螺栓固定有拉移机械手臂(36),所述拉移机械手臂(36)的端面设有挡块(37),所述拉移机械手臂(36)上开设有长槽孔,所述拉移机械手臂(36)上通过转轴II(38)铰接有拉移机械手(39),所述拉移机械手(39)能随着拉移机械手臂(36)移动并拉动托盘(33)在各筒体底部设置的导轨(34)上移动,所述转轴II(38)上设置有扭矩弹簧II(40)。

9.根据权利要求1所述的连续压力蒸制机,其特征在于,所述增压仓筒体(2)和减压仓筒体(4)上分别设有泄压阀(41)。
