1.一种金属有机骨架化合物负载金属-炭氧化物纳米颗粒催化剂的制备方法，其特征在于所述方法为：将金属有机骨架化合物MIL-101加入过渡金属盐和小分子有机酸的水溶液中，混匀后倒入反应釜中，加热进行水热反应，水热反应温度为50～150℃，反应时间为4～20h，反应完成后，离心、固体清洗，真空干燥，制得所述金属有机骨架化合物负载金属-炭氧化物纳米颗粒催化剂；所述小分子有机酸为柠檬酸、酒石酸或草酸；

所述过渡金属盐为过渡金属的硝酸盐和/或醋酸盐，所述过渡金属为Fe、V、Ni、Cu、Co、Mn中一种或是两种。

2.如权利要求1所述的方法，其特征在于所述过渡金属盐为硝酸铁、硝酸亚铁、硝酸铜中的一种或两种。

3.如权利要求1所述的方法，其特征在于所述过渡金属盐中含有的金属元素的质量为金属有机骨架化合物MIL-101质量的6～20％。

4.如权利要求1所述的方法，其特征在于所述过渡金属盐中含有的金属元素与小分子有机酸的物质的量之比为1:1～10。

5.如权利要求1所述的方法，其特征在于所述水热反应的温度为60℃，反应时间为6h。

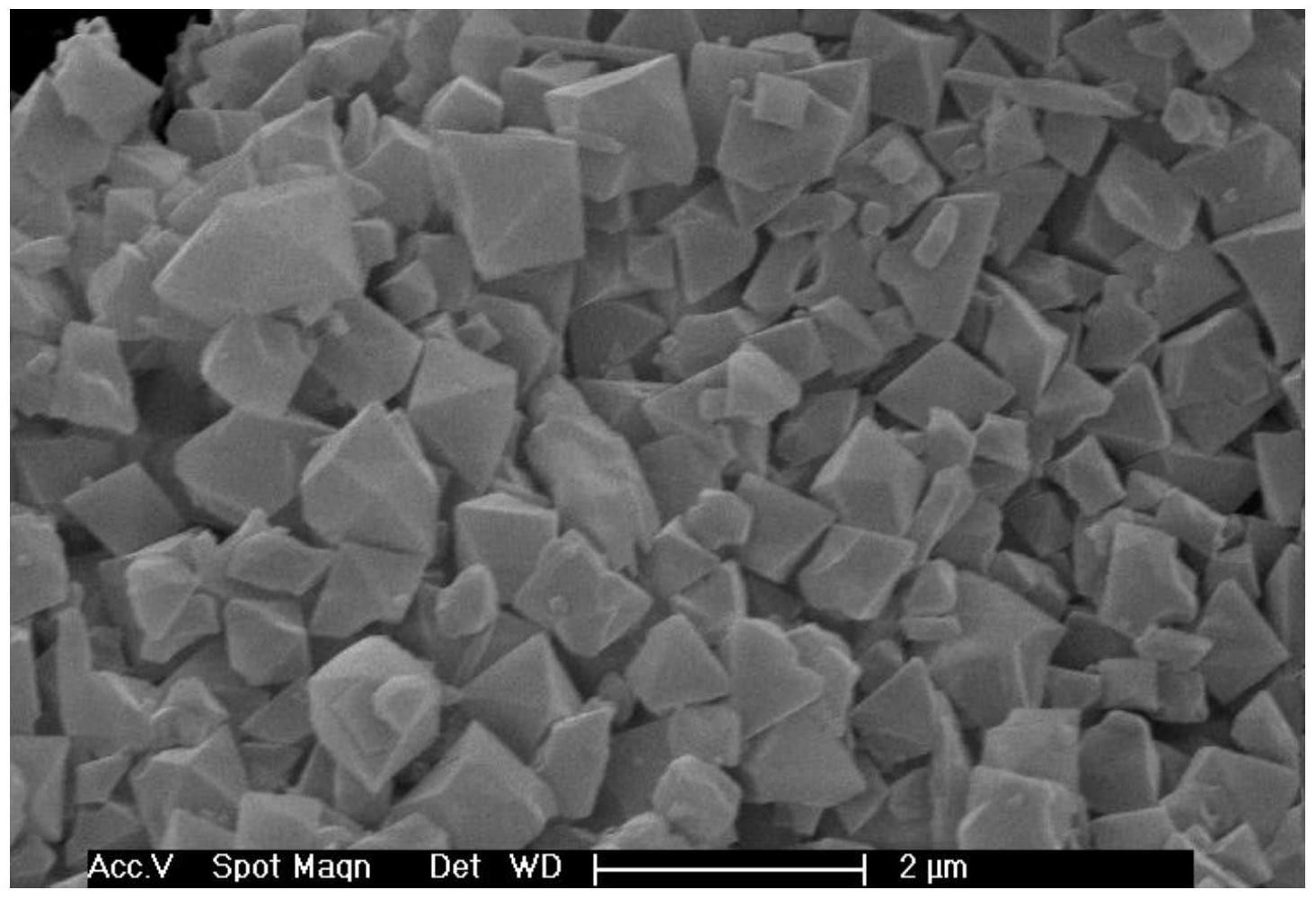

6.如权利要求1所述的方法，其特征在于所述金属有机骨架化合物MIL-101按以下方法制备得到：将硝酸铬、对苯二甲酸加入到水中，混合均匀，然后加入氢氟酸和表面活性剂，混匀后倒入水热反应釜中，在220℃进行水热反应，反应时间为6～12h，反应完成后，用100～200μm孔径的砂芯漏斗过滤，所得滤液用0.1～1μm孔径的微滤膜过滤，弃去滤过液，收集滤膜上截留的固体颗粒，分散于N,N-二甲基甲酰胺中，加热回流12～24h，离心、固体清洗，真空干燥，制得金属有机骨架化合物MIL-101；

所述的硝酸铬、对苯二甲酸、氢氟酸中的HF、水的物质的量之比为1:1:1:266～300，所述表面活性剂为三嵌段共聚物F-127或十六烷基三甲基溴化铵。

7.如权利要求1～6之一所述的方法制备得到的金属有机骨架化合物负载金属-炭氧化物纳米颗粒催化剂。

8.如权利要求7所述的金属有机骨架化合物负载金属-炭氧化物纳米颗粒催化剂在催化双氧水催化氧化反应中的应用。

9.如权利要求7所述的金属有机骨架化合物负载金属-炭氧化物纳米颗粒催化剂在催化双氧水氧化降解有机染料的反应中的应用。
