1.一种羟基磷灰石改性丝瓜络遗态结构重金属吸附剂的制备方法，其特征在于具体步骤为：(1)将丝瓜络自然晾干，去皮，去籽，碎化为15×15×15mm3尺寸的块体；

(2)配制体积浓度为5 8%的稀氨水作为浸煮剂；

~

(3)分别配制0.02~0.05mo1/L的(NH4)2HP04溶液和饱和Ca(OH)2溶液作为原位合成基础液；

(4)将步骤(1)获得的块体置于步骤(2)所获得的浸煮剂中，在100 110℃下浸煮6 8小~ ~时，完成抽提预处理；

(5)将步骤(4)获得的产物用超纯水洗净后置于80℃环境下干燥24小时，并于温度为

400 500℃的马弗炉中焙烧2 3小时，并炉冷至室温；

~ ~

(6)将步骤(5)获得的产物浸没于步骤(3)所获得的饱和Ca(OH)2溶液中，并在25 35℃的~水浴内保温24 48小时；

~

(7)将步骤(6)获得的产物在步骤(3)所获得的(NH4)2HP04溶液中浸泡2小时，然后取出产物浸没于步骤(3)所获得的饱和Ca(OH)2溶液2小时，试样在每次浸泡后均用超纯水冲洗

19 21秒，并置于50℃烘箱内烘干2小时；

~

(8)重复步骤(7)五次；

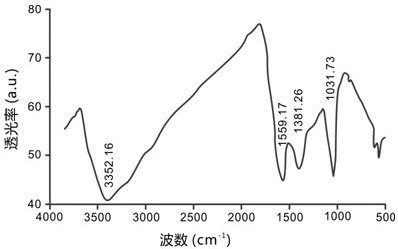

(9)将步骤(8)获得的产物磨碎，过100 150目筛，即制得羟基磷灰石改性丝瓜络遗态结~构重金属吸附剂。
