1.一种高比电容聚吡咯的制备方法，其特征在于具体步骤为：(1)按摩尔比称取吡咯和乙二酸，吡咯与乙二酸的摩尔比为10:1、5:1、3:1、1:1、1:3和

1:5中的一种，其中吡咯为0.5毫升；

(2)将步骤(1)称取的乙二酸分散于50毫升的去离子水中，随后，将其倒入250mL的烧瓶中，在冰水浴中搅拌20分钟，然后将步骤(1)称取的吡咯也注入上述烧瓶中，在冰水浴中继续搅拌30分钟；

(3)称量1.64815克的过硫酸铵溶解于30 毫升的去离子水中，超声溶解后逐滴加入到步骤(2)的烧瓶中，在冰水浴中聚合反应8个小时；

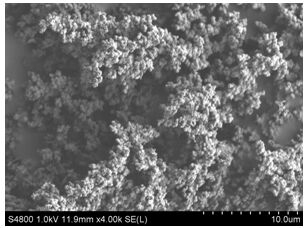

(4)反应结束后用去离子水和无水乙醇抽滤洗涤至中性，50℃干燥24个小时，研磨后即制得聚吡咯。

2.如权利要求1所述的高比电容聚吡咯的制备方法，其特征在于吡咯与乙二酸的摩尔比为1:3。
