1.一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，包括悬浮燃烧机构、燃烧数据采集机构、气体供应机构和点火机构；

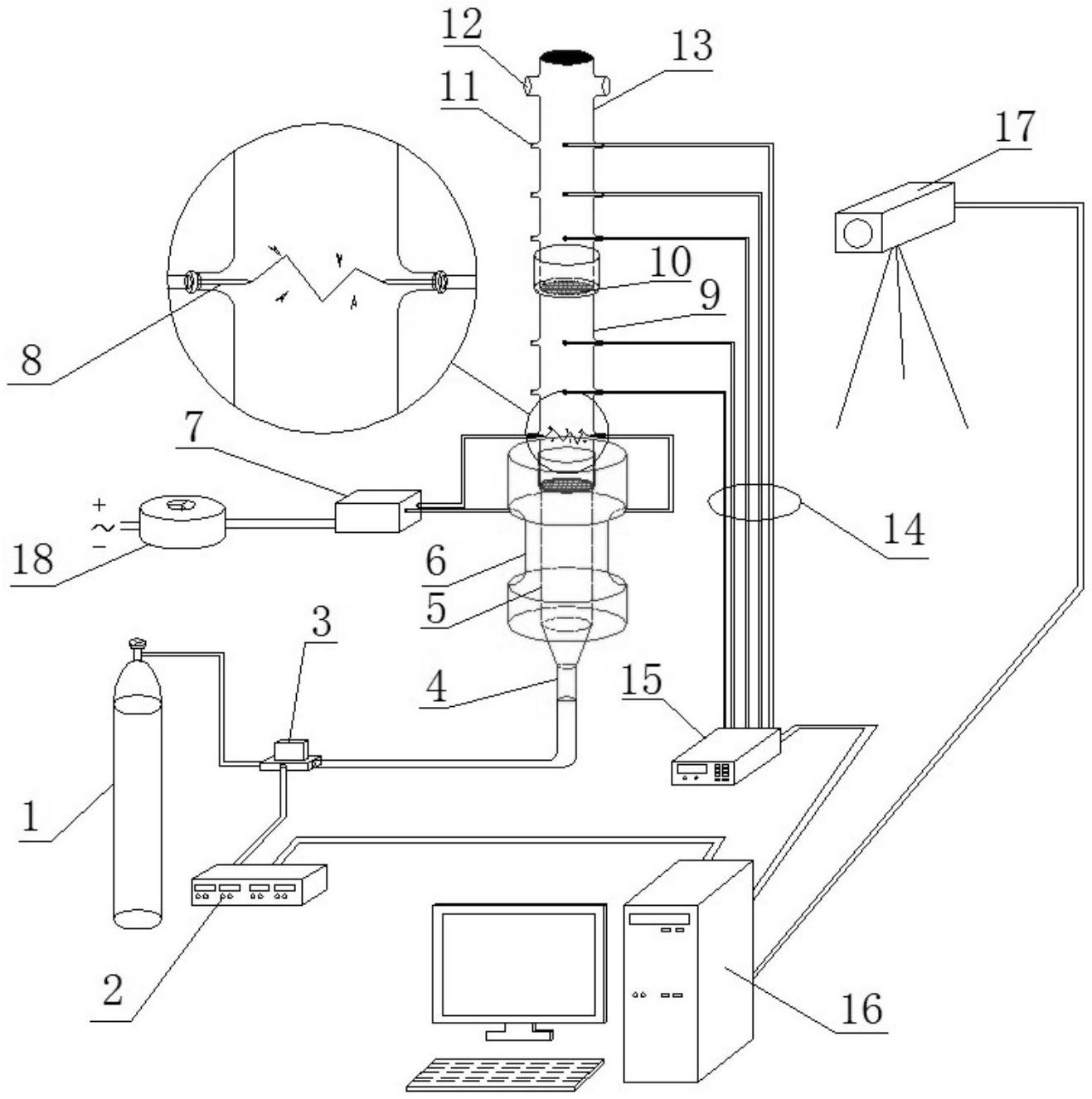

所述的悬浮燃烧机构包括气体入口(4)、底座(6)、一级燃烧管(9)、多孔金属板(10)、气体出口(12)、二级燃烧管(13)和底座支架(19)；所述的底座(6)置于底座支架(19)之上，所述的底座(6)内部设有底座内管(5)，所述的底座内管(5)为通孔；所述的气体入口(4)为圆管，气体入口(4)上端口与不锈钢锥形管下端口相连通，不锈钢锥形管上端口与底座内管(5)下端口相连通；所述的一级燃烧管(9)为圆管，一级燃烧管(9)下端口与底座内管(5)上端口相连通并可拆卸连接；所述的二级燃烧管(13)为上端口平封的圆管，二级燃烧管(13)上部侧面设有一对气体出口(12)，所述的二级燃烧管(13)下端口与一级燃烧管(9)上端口相连通并可拆卸连接；所述的底座内管(5)上端口、一级燃烧管(9)上端口分别设有多孔金属板(10)；

所述的燃烧数据采集机构包括测温孔(11)、热电偶(14)、数据采集仪(15)、计算机(16)和高速摄像机(17)，所述的一级燃烧管(9)、二级燃烧管(13)侧面对称地设有若干对测温孔(11)，测温孔(11)在高度方向上等间距分布；所述的测温孔(11)中分别插入热电偶(14)，热电偶(14)的输出端与数据采集仪(15)的输入端相连接，数据采集仪(15)的输出端与计算机(16)相连接；所述的高速摄像机(17)正对一级燃烧管(9)、二级燃烧管(13)，高速摄像机(17)的输出端与计算机(16)相连接；

所述的气体供应机构包括气体钢瓶(1)、流量计控制仪(2)和质量流量计(3)，所述的气体钢瓶(1)出口与质量流量计(3)入口相连通，质量流量计(3)出口与气体入口(4)下端口相连通；所述的质量流量计(3)还与流量计控制仪(2)相连接，流量计控制仪(2)与计算机(16)相连接；

所述的点火机构包括点火器(7)、点火针(8)和调压器(18)，所述的调压器(18)输出端与点火器(7)输入端相连接，点火器(7)输出端分别与一对点火针(8)相连接；上述一对点火针(8)分别插入一级燃烧管(9)下端口对称的两个测温孔(11)内。

2.根据权利要求1所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的一级燃烧管(9)、二级燃烧管(13)由透明石英玻璃制成。

3.根据权利要求1所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的多孔金属板(10)由泡沫金属制成。

4.根据权利要求1所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的一级燃烧管(9)、二级燃烧管(13)为阶梯状圆管，该阶梯状圆管由上、下不同内径的圆管组成，上圆管的内径为18-22mm，高度为10mm，下圆管的内径为14-18mm，高度为

60-80mm，其中上、下圆管的壁厚为2-3mm。

5.根据权利要求1所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的底座(6)为不锈钢圆钢，该不锈钢圆钢的外径为40-50mm，高度为60-100mm；所述的底座内管(5)为阶梯状通孔，该阶梯状通孔由上、下不同孔径的通孔组成，上通孔的孔径为18-22mm，高度为10mm，下通孔的孔径为14-18mm。

6.根据权利要求1所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的不锈钢锥形管上端口孔径为15-20mm，下端口孔径为6-8mm；所述的测温孔(11)为圆形孔，测温孔(11)的孔径为2-3mm；所述的气体出口(12)为圆形孔，气体出口(12)的孔径为5-10mm，气体出口(12)距二级燃烧管(13)上端口的距离为5mm。

7.根据权利要求1所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的底座支架(19)为一槽钢，该槽钢上、下腿中间部位分别开设有矩形槽，所述的底座(6)嵌于底座支架(19)的矩形槽之上。

8.根据权利要求7所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的底座支架(19)高度为100～150mm，宽为80～120mm，所述的矩形槽的宽度为

30～40mm。

9.根据权利要求10或2所述的一种可拆卸式固体燃料悬浮燃烧实验测试装置，其特征在于，所述的点火针(8)为圆柱体，该圆柱体的直径为2-3mm，其端部呈针尖状。

10.一种可拆卸式固体燃料悬浮燃烧实验测试方法，其特征在于，其步骤为：

步骤一、燃料的放置：

连接可拆卸式固体燃料悬浮燃烧实验测试装置，将粉状固体燃料分别放于底座内管(5)上端口、一级燃烧管(9)上端口的多孔金属板(10)上；

步骤二、燃料的悬浮：

打开气体钢瓶(1)上的阀门，在计算机(16)上设置进入气体入口(4)的气体流量，使多孔金属板(10)上的粉状固体燃料悬浮起来；

步骤三、燃烧进行：

开启数据采集仪(15)及高速摄像机(17)，然后开启调压器(18)，点火针(8)尖端放电点燃底座内管(5)上端口悬浮状态的粉状固体燃料，在一级燃烧管(9)中产生燃烧火焰；

增加进入气体入口(4)的气体流量，使一级燃烧管(9)中的火焰向上传播，点燃一级燃烧管(9)上端口悬浮状态的粉状固体燃料；

步骤四、燃烧数据采集：

通过热电偶(14)采集粉状固体燃料燃烧时的温度数据传给数据采集仪(15)，数据采集仪(15)将温度数据传输给计算机(16)，在计算机(16)上得到不同时刻不同测温点的温度数据；此外通过高速摄像机(17)对一级燃烧管(9)、二级燃烧管(13)中的燃烧状态进行监测，对所拍摄的图像进行存储；

步骤五、完成实验：

待燃烧结束后关闭气体钢瓶(1)上的阀门，关闭数据采集仪(15)及高速摄像机(17)，依次取下一级燃烧管(9)、二级燃烧管(13)，收集落于多孔金属板(10)上的固体燃烧残渣。
