专利号: 2015100901695
申请人: 赵欣
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

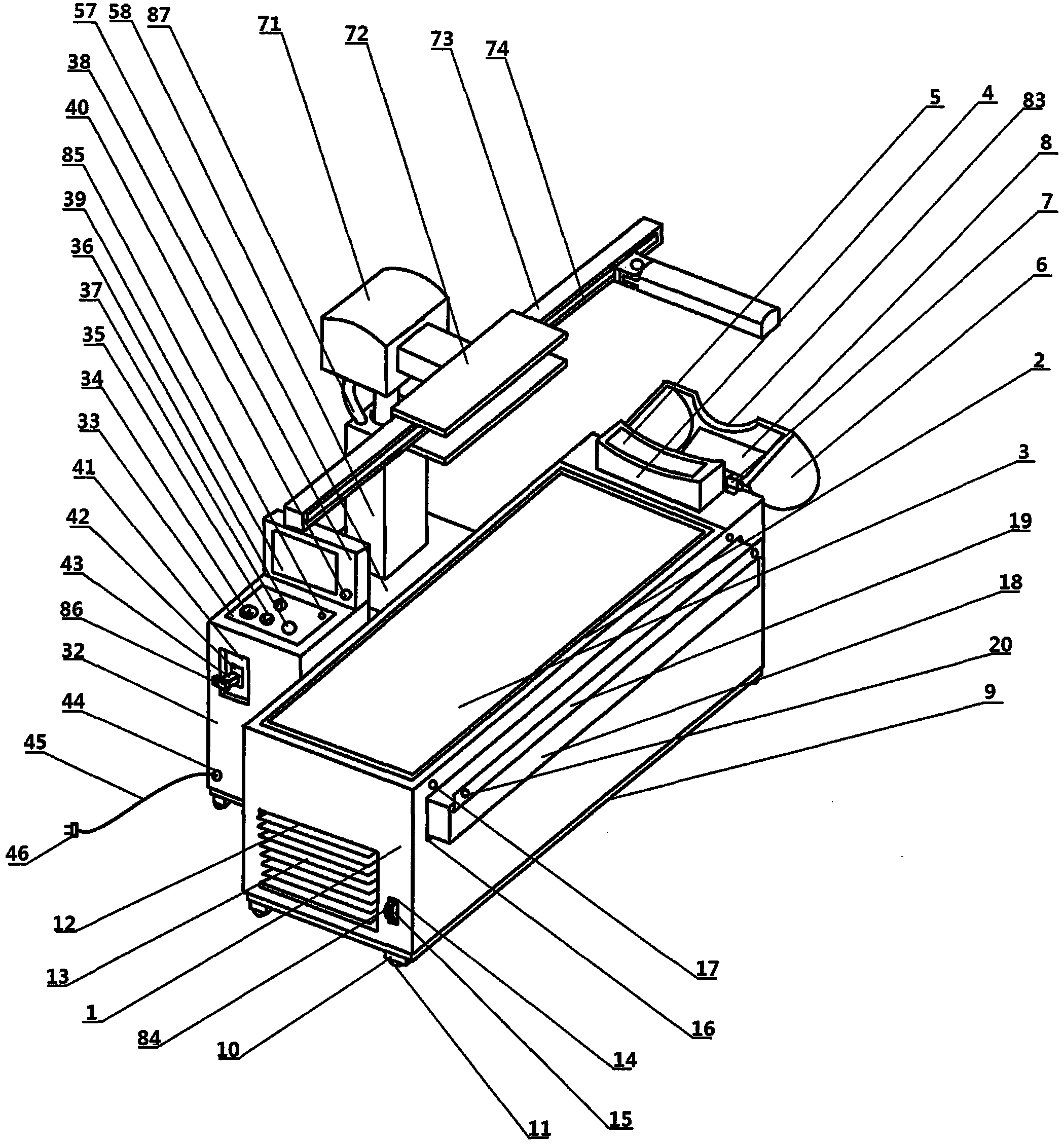

1.一种全身型扫描光疗仪,包括主体(1),其特征在于:

在主体(1)上侧设置有钢化玻璃躺板安装口(2),钢化玻璃躺板安装口(2)上设置有钢化玻璃躺板(3),钢化玻璃躺板安装口(2)后侧设置有患者枕头(4),患者枕头(4)上设置有舒适软垫(5),患者枕头(4)后侧设置有头部防护罩(6),头部防护罩(6)通过合页(7)与主体(1)连接,头部防护罩(6)上设置有防护镜片(8),主体(1)下侧设置有防震底座(9),防震底座(9)下侧设置有主体腿(10),主体腿(10)下侧设置有橡胶防滑垫(11),主体(1)前侧设置有通风口(12),通风口(12)内设置有百叶窗扇叶(13),通风口(12)右侧设置有开合控制轮安装槽(14),开合控制轮安装槽(14)内部设置有开合控制轮(15),主体(1)右侧设置有下光疗抽屉活动口(16),下光疗抽屉活动口(16)上侧设置有固定螺丝孔(17),下光疗抽屉活动口(16)内设置有下光疗抽屉(18),下光疗抽屉(18)上设置有固定片(19),固定片(19)上设置有固定螺钉(20);

下光疗抽屉(18)内部设置有下光疗灯罩轨道(21),下光疗灯罩轨道(21)上设置有下光疗灯罩滑槽(22),下光疗灯罩轨道(21)通过传动轴(23)与动力箱(24)连接,动力箱(24)通过控制导线(25)与下光疗控制箱(26)连接,下光疗控制箱(26)上侧设置有排线插口(27),排线插口(27)内设置有排线(28),排线(28)下光疗灯罩(29)连接,下光疗灯罩(29)内设置有光疗灯(30),下光疗灯罩(29)上侧设置有透明玻璃罩(31);

主体(1)左侧设置有控制台(32),控制台(32)上侧设置有控制面板(33),控制面板(33)上设置有电源开关(34),电源开关(34)右侧设置有设备下降按钮(35),设备下降按钮(35)后侧设置有设备上升按钮(36),设备下降按钮(35)右侧设置有扫描启动开关(37),控制面板(33)后侧设置有显示器(38),显示器(38)上设置有触摸控制显示屏(39),触摸控制显示屏(39)右侧设置有显示器开关(40),控制台(32)前侧设置有电源闸刀安装槽(41),电源闸刀安装槽(41)内设置有电源闸刀(42),电源闸刀(42)上设置有闸刀推杆(43),电源闸刀安装槽(41)下侧设置有电源线穿孔(44),电源线穿孔(44)内设置有电源线(45),电源线(45)上设置有电源插头(46);

控制台(32)内部设置有智能控制箱(47)和电源箱(48),智能控制箱(47)内部设置有智能控制芯片(49),电源箱(48)内部设置有变压器(50),变压器(50)上侧通过导线(51)与配电箱(52)连接,配电箱(52)内部设置有电路分线器(53),变压器(50)右侧设置有散热器(54),散热器(54)前侧设置有散热孔(55),散热孔(55)内设置有散热风扇(56);

控制台(32)后侧设置有升降箱安装台(57),升降箱安装台(57)上侧设置有升降箱(58);

升降箱(58)内部设置有承重挡板(59),承重挡板(59)下侧设置有液压油储存箱(60),液压油储存箱(60)上设置有液压油加入孔(61),承重挡板(59)上侧设置有液压升降机(62)和油管穿孔(63),液压升降机(62)内部设置有液压油加压室(64),液压油加压室(64)通过油管(65)与液压油储存箱(60)连接,液压升降机(62)后侧设置有升降控制器(66),升降控制器(66)通过升降控制导线(67)与液压升降机(62)连接,液压升降机(62)上设置有油封(68),油封(68)内设置有升降伸缩杆(69);

升降伸缩杆(69)上侧设置有上光疗灯控制箱支撑杆(70),上光疗灯控制箱支撑杆(70)上侧设置有上光疗灯控制箱(71),上光疗灯控制箱(71)右侧设置有收纳槽(72),收纳槽(72)内设置有上光疗灯罩轨道(73),上光疗灯罩轨道(73)右侧设置有上光疗灯罩滑动槽(74);

上光疗灯罩滑动槽(74)内设置有小型电机(75),小型电机(75)上设置有电机皮带轮(76),电机皮带轮(76)通过皮带(77)与传动带(78)连接,传动带(78)右侧设置有滚轮(79),滚轮(79)上设置有上光疗灯罩安装座(80),上光疗灯罩安装座(80)通过转轴(81)与上光疗灯罩(82)连接。

2.根据权利要求1所述的全身型扫描光疗仪,其特征在于:所述头部防护罩(6)上设置有颈部吻合口(83)。

3.根据权利要求1所述的全身型扫描光疗仪,其特征在于:所述开合控制轮(15)上设置有防滑螺纹(84)。

4.根据权利要求1所述的全身型扫描光疗仪,其特征在于:所述控制面板(33)上设置有电源指示灯(85)。

5.根据权利要求1所述的全身型扫描光疗仪,其特征在于:所述闸刀推杆(43)上设置有绝缘手柄(86)。

6.根据权利要求1所述的全身型扫描光疗仪,其特征在于:所述升降箱(58)与上光疗灯控制箱(71)之间设置有线路通道(87)。

7.根据权利要求1所述的全身型扫描光疗仪,其特征在于:所述导线(51)上设置有橡胶固定圈(88)。

8.根据权利要求1-7任一项所述的全身型扫描光疗仪,其特征在于:所述散热孔(55)上设置有防尘罩(89)。
