专利号: 2015100920060
申请人: 蚌埠市金林数控机床制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

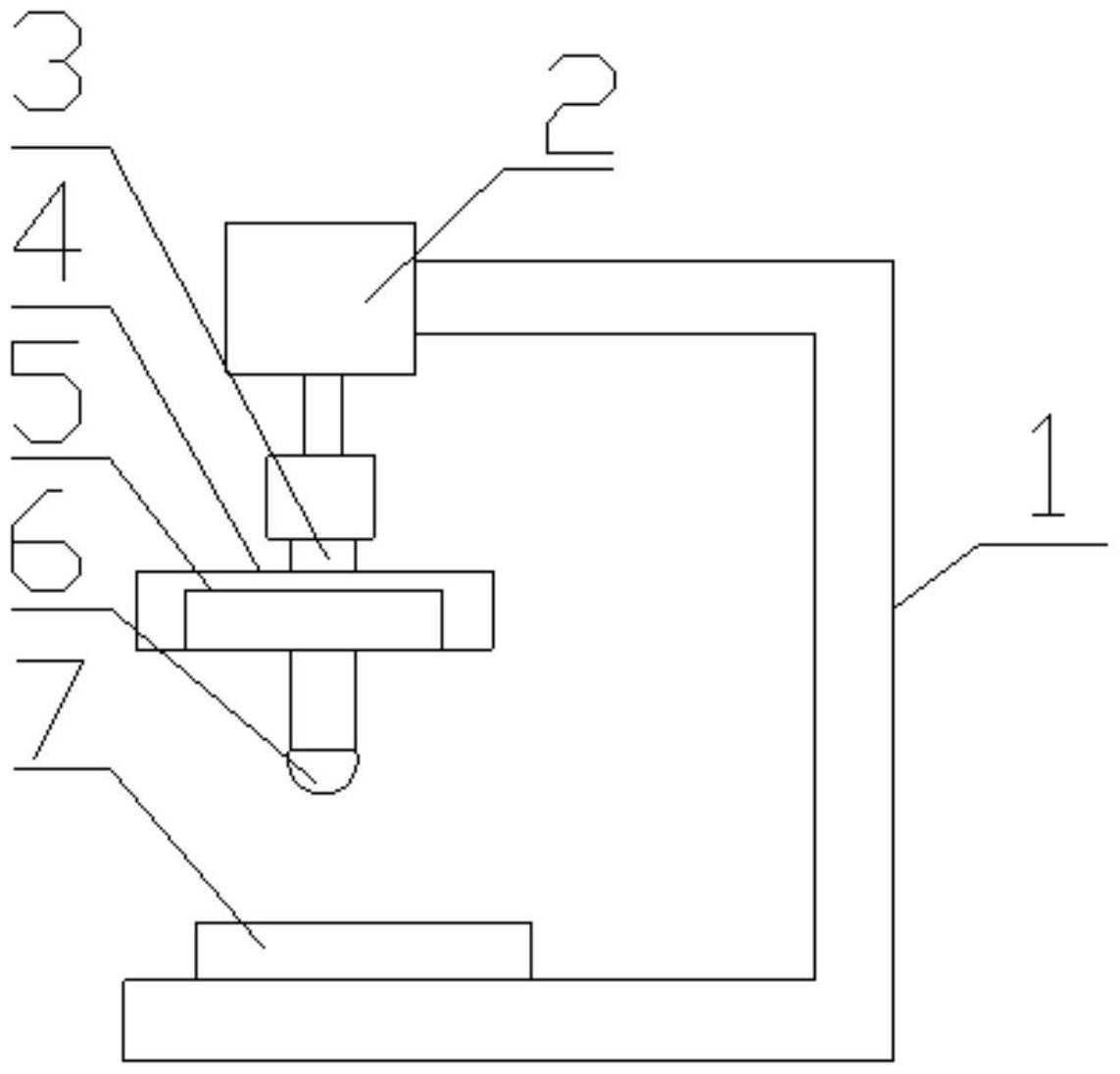

1.一种方便除铁屑的机床,其特征在于,包括:床身(1)、驱动装置(2)、钻杆(3)、箱体(4)、永磁体(5)、钻头(6)、抽风装置、夹紧装置(7);

驱动装置(2)安装在床身(1)上,钻杆(3)一端通过轴套与驱动装置(2)的输出轴连接,箱体(4)由导磁材料制成,其套接在钻杆(3)外周,箱体(4)底部设有至少一个抽风孔,永磁体(5)位于箱体(4)内且其套设在钻杆(3)外周,钻头(6)与钻杆(3)远离驱动装置(2)的一端连接;抽风装置安装在床身(1)上,其抽风口通过管道与抽风孔连通,该管道内设有滤网;夹紧装置(7)用于夹紧固定工件,其安装在床身(1)上并位于钻头(6)下方。

2.根据权利要求1所述的方便除铁屑的机床,其特征在于,永磁体(5)为环状永磁体。

3.根据权利要求1所述的方便除铁屑的机床,其特征在于,永磁体(5)上固定连接有连杆。

4.根据权利要求1所述的方便除铁屑的机床,其特征在于,箱体(4)上开设有多个抽风孔,多个抽风孔位于同一圆周上。

5.根据权利要求1所述的方便除铁屑的机床,其特征在于,箱体(4)底部开设有凹槽,永磁体(5)镶嵌于所述凹槽中。
