专利号: 2015100950456
申请人: 太仓市车中宝休闲用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

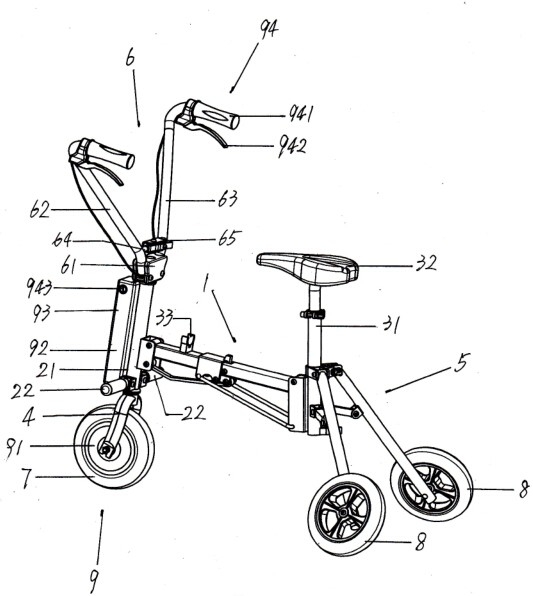

1.一种六联杆快捷折叠式便携三轮电动车,包括六联杆折叠车梁、前管件、踏脚、座管、鞍座、定位卡、前叉、后联动架、V字形折叠手把、前轮、后轮和电动驱动系统,其特征是:六联杆折叠车梁包括前折叠座、后折叠座、前梁管、后梁管、转叶、槽形折叠件、连接座、车梁锁钩、前连杆和后连杆,前折叠座是一开口朝后的槽形冲件,前折叠座槽形两侧的上部和下部各有一相互的对穿孔,前折叠座焊接于前管件中部的后侧,前管件是一矩形管和一圆管平行一体连接的铝型材的切断件,前管件的矩形管的底端安装有托底,前管件的矩形管的顶端设置有盖板,后折叠座是一开口朝前的槽形冲件,后折叠座槽形两侧的上部和下部各有一相互的对穿孔,后折叠座焊接于座管下部的前侧,前梁管的前端焊接转叶,前梁管的后端焊接槽形折叠件,槽形折叠件是开口向下的槽形冲件,槽形折叠件两侧的前部和后部各有一相互的对穿孔,焊接于前梁管的转叶通过对锁螺栓与前折叠座上部相互的对穿孔转动连接,后梁管后端焊接转叶,后梁管前端的下方焊接连接座,后梁管前端的管孔中还安装有车梁锁钩和扭簧,焊接于后梁管的转叶通过对锁螺栓与后折叠座上部相互的对穿孔转动连接,槽形折叠件后部相互的对穿孔通过对锁螺栓与连接座的前部相互的对穿孔转动连接,前折叠座下部相互的对穿孔通过对锁螺栓与前连杆的前圈转动连接,前连杆是一扁条状的金属杆的两端各连接一圈,前连杆的后圈通过对锁螺栓与连接座后部相互的对穿孔转动连接,后折叠座下部相互的对穿孔与后连杆的后端转动连接,后连杆的前端转动连接于槽形折叠件前部相互的对穿孔,后梁管前端的管孔中的车梁锁钩在扭簧的作用下,能锁住槽形折叠件后端的顶边,定位卡连接于前梁管的上方,定位卡是一带C形卡口的塑料件,定位卡能在六联杆折叠车梁折叠后扣住前管件的圆管,前管件圆管下端的两侧还各连接一踏脚,踏脚由踏脚座和踏脚杆构成,两踏脚座焊接于前管件下端的左右两侧,两踏脚杆通过两对锁螺栓转动连接于两踏脚座上;座管上连接后联动架,后联动架包括左连件、右连件、圈形滑件、左轮杆、右轮杆、左撑杆、右撑杆、锁销件和轮杆卡,左连件和右连件分左右焊接于座管下部的后侧,圈形滑件滑动连接于座管的中部和上部,锁销件安装于圈形滑件的后方,并锁接于座管中部的后侧,左轮杆和右轮杆的上端分别转动连接于圈形滑件上,左轮杆和右轮杆的上部分别转动连接左撑杆和右撑杆的后端,左撑杆和右撑杆的前端分别连接于左连件和右连件,左轮杆和右轮杆的下端分别端安装两后轮,座管下端的后侧还连接轮杆卡,在左轮杆和右轮杆相互收拢时,轮杆卡与右轮杆卡合;前叉与前管件的圆管转动连接,前叉下端连接前轮,鞍座安装于座管的顶部;V字形折叠手把是快捷锁接式V字形折叠手把,包括手把基座、左手把、右手把、左锁接件、右锁接件,手把基座由基座注塑件和内穿管构成,内穿管注塑于基座注塑件内,基座注塑件的左右两边有槽,基座注塑件的左右两边上部为U形槽、下部为平底槽,基座注塑件左右两边平底槽的两侧各有一相互的对穿孔,手把基座通过内穿管配合碗型垫片、吊紧螺栓和斜坡螺母,固定连接于前叉的前叉管中,左手把和右手把是圆管的底部连接圈形的部件,左手把的下部焊接左锁接件的斜头螺筒,左锁接件由一斜头螺筒、一圆头螺栓和一螺母构成,斜头螺筒中拧接圆头螺栓,圆头螺栓和斜头螺筒的拧接处还拧接一螺母,右手把的下部焊接右锁接件的槽形件,右锁接件由槽形件、锁钩、对接螺栓、弹簧和定位螺栓构成,槽形件的槽形左部的上下两侧有相互的对穿孔,槽形件的槽形中部有一螺纹孔,槽形件上下两侧相互的对穿孔通过对接螺栓与锁钩中部的圈孔转动连接,锁钩是左端成钩形、中部有圈孔、右部带柄的部件,锁钩的柄上有一长孔,将弹簧放置于槽形件的螺纹孔和锁钩的长孔之间,用定位螺栓穿入锁钩的长孔中和弹簧中,再拧入于槽形件的螺纹孔中,左手把的圈形和右手把的圈形,通过两对锁螺栓,分别转动连接于基座注塑件左右两边相互的对穿孔,右锁接件的锁钩在弹簧的作用下,钩住左锁接件的圆头螺栓而实现锁接;电动驱动系统包括电机、电池、控制器和控制开关,电机设置于前轮,电池和控制器都放置在前管件的矩形管内。

2.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的前梁管是一矩形管,所述的转叶是上端带圈形的片状部件,所述的后梁管是一矩形管,所述的连接座是一槽形冲件,所述连接座槽形前部和后部的两侧各有一相互的对穿孔,所述后梁管前端的管孔中还紧配套接一截矩形管作为加强,所述后梁管前端的左右两侧,连带着套接其中一截矩形管一起开有一相互的对穿孔,所述后梁管前端的上方,连带着套接其中一截矩形管一起开有一长孔。

3.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的车梁锁钩是底部为圈形、顶部为钩形的铝挤型材的切片件,所述车梁锁钩的中部成杆形,将所述车梁锁钩的圈形的一头从上向下穿入于所述后梁管长孔中,并将所述车梁锁钩的圈形对应于所述后梁管相互的对穿孔,再放入扭簧,使扭簧的一头压住一截矩形管管孔内的下管壁,使扭簧的一头压住所述的车梁锁钩杆形上,再用对锁螺栓穿入所述后梁管相互的对穿孔中、扭簧圈孔中和所述车梁锁钩圈形的圈孔中,并对拧定位。

4.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的后连杆包括左连杆、右连杆和螺筒,左连杆和右连杆是两金属圆杆的两端成同向的直角折弯,然后左连杆和右连杆成对状配合,所述左连杆和所述右连杆后端的折弯处开有螺纹,所述左连杆和所述右连杆前端的折弯处开有销孔,螺筒是一管形件的管孔中攻有螺纹,将螺筒放置于所述后折叠座下部相互的对穿孔之间,用所述左连杆和所述右连杆后端折弯处的螺纹分别穿入所述后折叠座上部相互的对穿孔中、和拧入螺筒的螺纹孔中,即完成所述的后连杆与所述后折叠座下部相互的对穿孔的转动连接,将所述左连杆和所述右连杆前端的折弯处分别扣入所述槽形折叠件前部相互的对穿孔中,并套上垫片、销上销钉定位,即完成所述的后连杆与所述槽形折叠件前部相互的对穿孔的转动连接。

5.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的左连件和所述的右连件,是开口向后的槽形冲件,所述左连件和所述右连件槽形的两侧有相互的对穿孔,所述的圈形滑件是一铝挤型的切断加工件,所述圈形滑件的左后方和右后方,各带有向外伸出的槽形,所述圈形滑件向外伸出的两槽形之间带有一连边,所述圈形滑件左后方和右后方槽形的两侧各有相互的对穿孔,所述圈形滑件连边的中间,和所述圈形滑件两槽形之间的夹角中间,有一相互的圆穿孔,锁销件安装于所述圈形滑件连边的圆穿孔中、和所述圈形滑件两槽形之间夹角的圆穿孔中,所述的锁销件,有一锁销、一弹簧和一销钉构成,锁销是用一圆柱形的金属杆后端注塑连接一拉手柄,锁销的前部有一销孔,将锁销穿入所述圈形滑件连边的圆穿孔中、再穿入弹簧中、再穿入到所述圈形滑件两槽形之间夹角的圆穿孔中,再将销钉钉入锁销前部的销孔中,使弹簧的前端顶住销钉、后端顶住所述圈形滑件的连边,所述的锁销件能与所述座管圆管中部的圆孔锁接。

6.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的左轮杆和所述的右轮杆,是一圆管的顶部焊接一管圈、上部的前侧焊接一槽形冲件的部件,所述左轮杆和所述右轮杆底端的横向还各焊接一短轴,所述左轮杆和所述右轮杆槽形冲件的两侧有一相互的对穿孔,所述的左撑杆和所述的右撑杆,是一前端和后端各带一圈形的部件,所述左轮杆和所述右轮杆下端的短轴分别各套接一后轮。

7.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的内穿管包括圆管和两螺栓,所述内穿管圆管上部的外管径滚有滚齿,所述内穿管圆管的下端带有斜口,所述内穿管圆管上部的两侧各焊接一螺栓,所述的基座注塑件成上底长、下底短的等腰梯形状,所述的基座注塑件的左右两边有槽,所述基座注塑件左边的槽是开口向左的槽,所述基座注塑件右边的槽是开口向右的槽,所述基座注塑件的左右两边的U形槽与所述的左手把和所述的右手把的管径相对应。

8.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的斜头螺筒是一螺筒的一头制成斜头,所述斜头螺筒的头与所述左手把的下部焊接,所述的槽形件是开口向后的槽形,所述槽形件的右头为斜头,所述槽形件的右头与所述右手把的下部焊接,所述右锁接件和所述左锁接件之间的相互锁接,实现所述的左手把、所述的右手把和所述的手把基座之间的相互固定。

9.根据权利要求1所述的六联杆快捷折叠式便携三轮电动车,其特征是:所述的电机是无刷轮毂电机,所述的电机与所述前轮的轮毂一体配置结合,所述的电池是串联的锂电池组,所述的控制器是无刷电机控制器,所述的控制开关包括调速转把、断电闸把和电源控制锁,所述的电源控制锁安装于所述前管件矩形管的上部,所述的调速转把安装于所述的右手把上,所述的断电闸把安装于所述的右手把上,所述的电源控制锁、所述的调速转把和所述的断电闸把,通过连接线和接插件与所述的控制器连接,所述的控制器通过连接线和接插件与所述的电池和所述的电机连接。
