专利号: 2015100993733
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

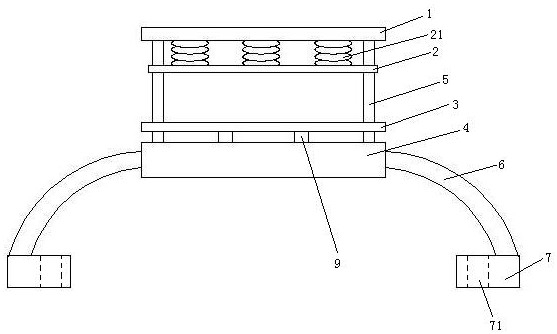

1.一种弹臂减振夹持固定式变速箱安装机构,其特征在于,包括从上向下依次设置的横梁、上安装架、下安装架和底座,所述底座和横梁之间设有一对导向杆,所述上安装架和下安装架都滑动套设在所述导向杆上,所述上安装架通过若干减振弹簧悬挂于所述横梁,所述下安装架通过若干减振杆支撑于所述底座,所述底座的两端都设有向上或向下拱起的弧形的弹性连接杆,所述连接杆一端同所述底座连接在一起、另一端设有固定结构。

2.根据权利要求1所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述固定结构包括第一吸盘,所述第一吸盘内设有第二吸盘,所述第一吸盘和第二吸盘之间围成吸附槽。

3.根据权利要求2所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述第二吸盘的吸附端伸出所述第一吸盘的吸附端。

4.根据权利要求2或3所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述吸附槽内设有将第一吸盘和第二吸盘连接在一起的若干弹性连接条,所述弹性连接条沿第二吸盘周向分布。

5.根据权利要求2或3所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述连接杆设有将所述第二吸盘内部空间和吸附槽二者同第一吸盘外部空间连通的气道,所述气道的外端铰接有用于密封所述气道外端的密封盖。

6.根据权利要求1或2或3所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述减振杆为管状结构,所述减振杆内设有若干隔板,所述隔板将减振杆的内部隔离出若干沿减振杆的延伸方向分布的腔体,所述腔体内设有弹性隔膜,所述弹性隔膜将所述腔体分割为填充腔和空置腔,所述弹性隔膜为朝向所述填充腔拱起的碗形结构,所述填充腔内填充有流砂,所述填充腔中设有增阻板,所述增阻板将所述填充腔分割为第一填充腔和第二填充腔,所述增阻板设有连通第一填充腔和第二填充腔的摩擦孔,所述空置腔设有贯通所述减振杆的气孔。

7.根据权利要求6所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述减振杆的外周面设有若干沿减振杆轴向分布的外形变引导槽,所述减振杆的内周面设有若干沿减振杆轴向分布的内形变引导槽,所述外形变导引槽和内形变导引槽都为沿减振杆的周向延伸的环形槽。

8.根据权利要求7所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述外形变导引槽和内形变导引槽对齐。

9.根据权利要求1或2或3所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述连接杆连接有涂敷式加热机构,所述涂敷式加热机构包括摆杆、驱动摆杆摆动的摆轴、驱动摆轴转动的摆动齿轮、正向驱动齿轮、反向驱动齿轮、同摆动轮啮合在一起的换向齿轮和动力输入轴,所述正向驱动齿轮和反向驱动齿轮沿动力输入轴的轴向分布并同所述动力输入轴连接在一起,所述正向驱动齿轮和反向驱动齿轮都为扇形齿轮,所述正向驱动齿轮同所述摆动齿轮间断性啮合在一起,所述反向驱动齿轮同所述换向齿轮间断性啮合在一起,所述正向驱动齿轮同所述摆动齿轮啮合在一起时、所述反向驱动齿轮同所述换向齿轮断开,所述反向驱动齿轮同所述换向齿轮啮合在一起时、所述正向驱动齿轮同所述摆动齿轮断开,所述正向驱动齿轮驱动所述摆动齿轮转动的角度和所述反向驱动齿轮通过所述换向齿轮驱动所述摆动齿轮转动的角度相等,所述摆杆设有将热量传动给所述连接杆的涂敷头。

10.根据权利要求9所述的弹臂减振夹持固定式变速箱安装机构,其特征在于,所述涂敷头为环形,所述涂敷头套设在所述连接杆上,所述涂敷头内设有沿涂敷头的周向延伸的液流通道,所述液流通道的内侧壁为导热材料制作而成。
