1.一种高介电常数的Bi4Ti3-xFexO12铁电薄膜的制备方法，其特征在于，包括如下步骤：步骤1：将FTO导电玻璃基板依次在含有清洁剂的去离子水、丙酮和无水乙醇中超声洗涤10min，洁净的FTO基板封存于无水乙醇中备用；

步骤2：将5ml乙酸酐加入装有Bi(NO3)3·5H2O和Fe(NO3)3·9H2O的烧杯中，静置1h使原料溶解；将该混合溶液加入装有Ti(OC4H9)4的烧杯中，搅拌均匀；再向溶液中加入15ml乙二醇甲醚，继续磁力搅拌5～8h，得到混合均匀的前驱液；前驱液中Bi3+、Ti4+和Fe3+的总浓度为

0.1mol/L，Bi3+、Ti4+和Fe3+的摩尔比为4︰(3-x)︰x，其中x＝0.01～0.10；

步骤3：将浸泡在无水乙醇的FTO玻璃基板用去离子水冲洗，氮气吹干，紫外线照射

40min，再用透明胶带将FTO玻璃基板固定在匀胶机中心；

步骤4：打开匀胶机开关，使FTO玻璃基板旋转，过程中将前驱液匀速滴在FTO玻璃基板上，停止旋转后取下FTO玻璃基板放在250℃烤胶机上烘烤5min，使有机物挥发得到负载有薄膜的FTO玻璃基板；

步骤5：将所得负载有薄膜的FTO玻璃基板放入电炉中，580～620℃下退火5～30min；

步骤6：重复步骤4～5，直到薄膜厚度达到要求。

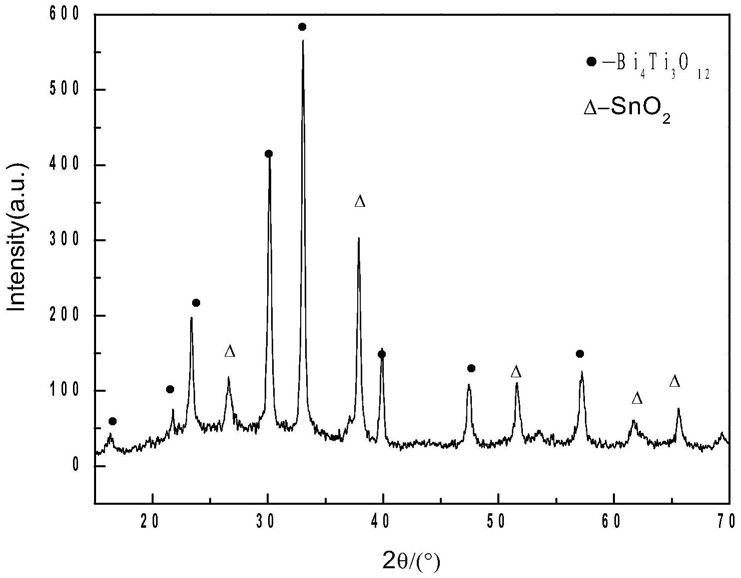

2.根据权利要求1所述高介电常数的Bi4Ti3-xFexO12铁电薄膜的制备方法，其特征在于，所述步骤4中，先使FTO玻璃基板低速旋转10s，用滴管取8滴前驱液匀速滴在FTO玻璃基板上，然后高速旋涂15s，之后取下进行烘烤。
