专利号: 2015101338683
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

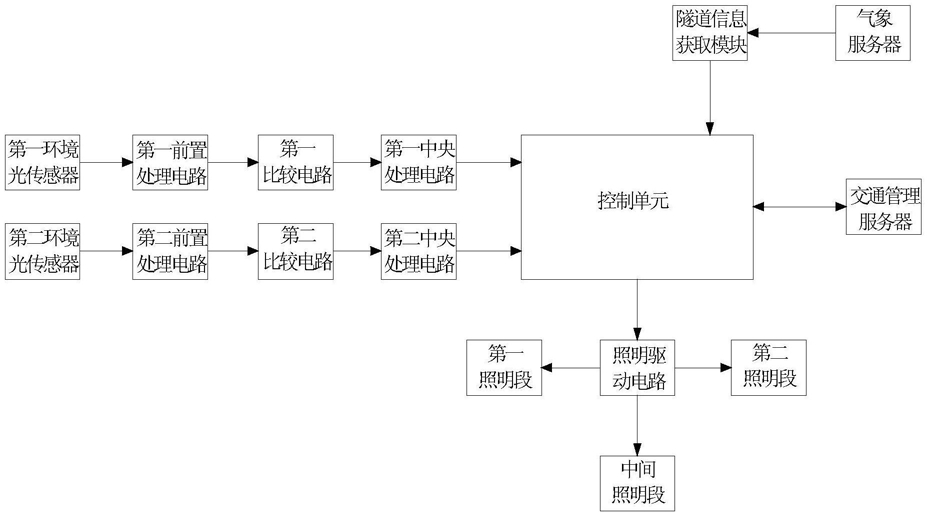

1.一种公路隧道照明控制系统,其特征在于:包括照明单元、第一检测单元、第二检测单元以及照明控制单元;所述第一检测单元包括设置于隧道入口处的第一环境光传感器以及与所述第一环境光传感器输出端连接的第一处理单元,所述第二检测单元包括设置于隧道出口处的第二环境光传感器以及与所述第二环境光传感器输出端连接的第二处理单元,所述第一处理单元和第二处理单元的输出端与所述控制单元连接,所述控制单元向照明单元输出控制信号;所述照明单元至少包括照明灯,所述照明灯沿隧道的行车方向依次设置并形成第一照明段、中间照明段和第二照明段,所述第一照明段的照明灯亮度根据入口处的环境光强度逐渐增大到设定照明亮度所述第二照明段的照明灯亮度根据出口处的环境光强度依次由设定照明亮度逐渐减小到出口处设定照明亮度,所述中间照明段按照设定的照明亮度工作;

或者所述第一照明段的照明灯亮度根据入口处的环境光强度逐渐减小到设定照明亮度,所述第二照明段的照明灯亮度根据出口处的环境光强度由设定照明亮度逐渐增大到出口处设定照明亮度;

所述第一处理单元包括第一前置处理电路、与第一前置处理电路输出端连接的第一比较电路和与第一比较电路输出端连接的第一中央处理电路,所述第一前置处理电路的输入端与第一环境光传感器输出端连接,所述第一中央处理电路的输出端与控制单元连接;所述第一比较电路将第一环境光传感器输出的环境光强度值与设定的照明亮度比较,确定环境光-设定照明亮度差值,所述第一处理电路根据环境光-设定照明亮度差值与照明变化等级真值表对比,确定第一照明段的照明灯亮度变化等级并将该变化等级传输给控制单元,控制单元根据照明灯亮度变化等级控制第一照明段的照明灯发光;

所述第二处理单元包括第二前置处理电路、与第二前置处理电路输出端连接的第二比较电路和与第二比较电路输出端连接的第二中央处理电路,所述第二前置处理电路的输入端与第二环境光传感器输出端连接,所述第二中央处理 电路的输出端与所述控制单元连接;所述第二比较电路将第二环境光传感器输出的环境光强度值与设定的照明亮度比较,确定环境光-设定照明亮度差值,所述第二处理电路根据环境光-设定照明亮度差值与照明变化等级真值表对比,确定第二照明段的照明灯亮度变化等级并将该变化等级传输给控制单元,控制单元根据照明灯亮度变化等级控制第二照明段的照明灯发光。

2.根据权利要求1所述公路隧道照明控制系统,其特征在于:所述控制系统还包括隧道环境信息获取模块,所述隧道环境信息获取模块与控制单元连接,所述隧道环境信息获取模块通过无线方式与气象服务器连接并获取当前隧道附近的气象参数,所述气象参数至少包括隧道附近的空气能见度参数。

3.根据权利要求2所述公路隧道照明控制系统,其特征在于:所述控制单元通过无线方式与交通管理服务器连接并进行数据交互。
