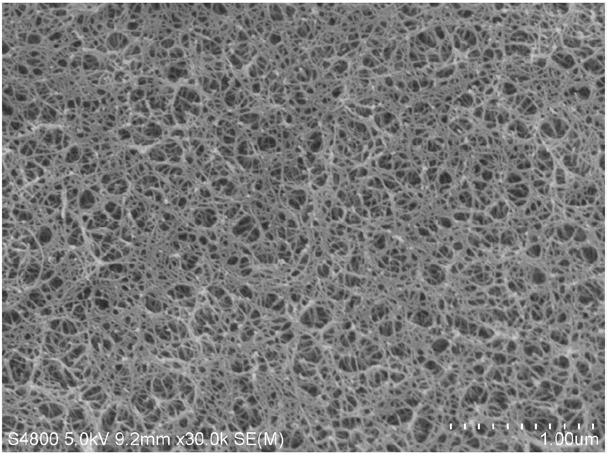

1.一种镍铜碱式碳酸盐纳米线阵列，其特征在于，由泡沫铜及在其表面生长的镍铜碱式碳酸盐纳米线阵列构成。

2.一种镍铜碱式碳酸盐纳米线阵列的制备方法，其特征在于，包括以下步骤：(1)将二次蒸馏水、二价镍盐、二价铜盐和尿素混合；

(2)搅拌使其均匀混合，得到混合液；

(3)将混合液倒入反应釜中；

(4)将泡沫铜浸入；

(5)反应；

(6)冷却；

(7)干燥，即得到镍铜碱式碳酸盐纳米线阵列。

3.如权利要求2所述的镍铜碱式碳酸盐纳米线阵列的制备方法，其特征在于，步骤(4)中泡沫铜为清洗后表面洁净的泡沫铜，和/或，步骤(1)之前还包括步骤：将表面有杂质的泡沫铜清洗干净。

4.如权利要求2或3所述的镍铜碱式碳酸盐纳米线阵列的制备方法，其特征在于，步骤(6)中冷却至室温，和/或，步骤(7)中室温干燥。

5.如权利要求2-4中任一项所述的镍铜碱式碳酸盐纳米线阵列的制备方法，其特征在于，步骤(6)和(7)之间还包括清洗步骤：所述清洗步骤采用二次蒸馏水、无水乙醇清洗。

6.如权利要求2-5中任一项所述的镍铜碱式碳酸盐纳米线阵列的制备方法，其特征在于，步骤(5)中将反应釜密闭反应，和/或，所述反应为在120-180℃下反应2-10h。

7.如权利要求5所述的镍铜碱式碳酸盐纳米线阵列的制备方法，其特征在于，所述清洗步骤为：将表面有杂质的泡沫铜依次用丙酮、乙醇、二次蒸馏水进行超声清洗，超声清洗时间为10-20min。

8.如权利要求2-7中任一项所述的镍铜碱式碳酸盐纳米线阵列的制备方法，其特征-1 -1在于，六水合硝酸镍的浓度≥0.1mol L ，三水合硝酸铜的浓度≥0.1mol L ，尿素的浓度-1≥0.4mol L ，二次蒸馏水的体积≥20mL。

9.如权利要求1所述镍铜碱式碳酸盐纳米线阵列的用途，其特征在于，用作超级电容器的电极材料。
