1.一种聚氨酯丙烯酸酯共聚物，其特征在于具体制备方法为：

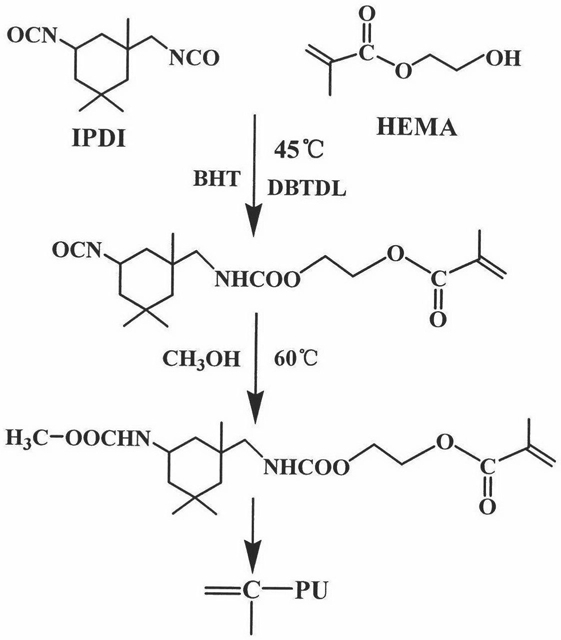

(1)聚氨酯丙烯酸酯单体的制备：在装有温度计、回流冷凝管、搅拌器的500mL四口圆底烧瓶中加入二异氰酸酯单体和催化剂，随后加入阻聚剂，在40～50℃条件下滴加含羟基的丙烯酸酯单体，保温反应1.5～2.5h，然后升温至55～60℃，加入饱和一元醇，最终得到聚氨酯丙烯酸酯单体；

(2)聚氨酯丙烯酸酯共聚物的制备：在装有温度计、回流冷凝管、搅拌器的250mL四口圆底烧瓶中加入40％～50％溶剂，升温至80～90℃让其回流，然后向其中滴加混有引发剂、链转移剂、溶剂的聚氨酯丙烯酸酯单体和丙烯酸酯类单体混合物，1～2h加完，然后保温反应7～9h，最终得到聚氨酯丙烯酸酯共聚物。

2.根据权利要求1所述的聚氨酯丙烯酸酯共聚物，其特征在于所述步骤(1)中采用甲苯-二正丁胺反滴定法测定反应时NCO含量，当与理论NCO值接近时进行下一步反应；

所述二异氰酸酯单体为甲苯二异氰酸酯、二苯基甲烷二异氰酸酯、异佛尔酮二异氰酸酯中的一种；所述催化剂为有机锡类催化剂、叔胺类催化剂中的至少一种，用量为总投料量的

0.01wt％～0.05wt％；所述阻聚剂为对羟基苯甲醚、对苯二酚、间苯二酚、2，6-二叔丁基对甲酚中的一种或多种，其用量为总投料量的0.1wt％～0.5wt％；所述含羟基的丙烯酸酯单体为丙烯酸羟乙酯、甲基丙烯酸羟乙酯、丙烯酸羟丙酯、甲基丙烯酸羟丙酯、丙烯酸羟丁酯中的一种；所述饱和一元醇为无水甲醇、无水乙醇、正丙醇、正丁醇中的一种。

3.根据权利要求1所述的聚氨酯丙烯酸酯共聚物，其特征在于所述步骤(1)中二异氰酸酯单体与含羟基的丙烯酸酯单体的摩尔比值为0.8～1.5；二异氰酸酯单体与饱和一元醇的摩尔比值为0.75～1.5。

4.根据权利要求1所述的聚氨酯丙烯酸酯共聚物，其特征在于所述步骤(2)中溶剂为丙二醇甲醚醋酸酯、乙酸丁酯、N，N-二甲基甲酰胺、甲苯、环己酮中的中的一种，固含为

25％～35％；所述引发剂为偶氮二异丁腈、过氧化二苯甲酰中的一种，用量为单体总质量的

5％～8％；所述链转移剂为十二硫醇、十八烷基硫醇、双硫酯中的一种，用量为单体总质量的1％～3％。

5.根据权利要求1所述的聚氨酯丙烯酸酯共聚物，其特征在于所述步骤(2)中丙烯酸酯类单体为甲基丙烯酸甲酯、甲基丙烯酸环己酯、甲基丙烯酸苄基酯、甲基丙烯酸羟乙酯、甲基丙烯酸缩水甘油酯、甲基丙烯酸异冰片酯、丙烯酸羟乙酯、苯乙烯中的一种或两种、甲基丙烯酸、丙烯酸中的一种。

6.根据权利要求1所述的聚氨酯丙烯酸酯共聚物，其特征在于所述步骤(2)中丙烯酸酯类单体与聚氨酯丙烯酸酯单体的质量比值为1～9。

7.根据权利要求5所述的丙烯酸酯类单体，必须含有一种含羧基的丙烯酸酯单体和另两种不含羧基的丙烯酸酯单体，且不含羧基的丙烯酸酯单体与含羧基的丙烯酸酯单体质量比值为1～4.5。

8.一种权利要求1所述的聚氨酯丙烯酸酯共聚物组成的光刻胶，其特征在于所含原料及各原料的质量分数为：

制备过程及应用条件：在避光条件下，将树脂与光引发剂、溶剂、活性稀释剂以及颜料按上述比例混合，室温下磁力搅拌使其充分溶解，即得光刻胶；将制成的光刻胶使用旋涂机涂覆在铜片上，75～85℃条件下预烘30～40分钟；在100～300mJ/cm2曝光，然后在质量分数为1％的Na2CO3溶液中显影，显影时间40～60s。

9.根据权利要求8所述的应用，其特征在于所述活性稀释剂为丙烯酸异冰片酯、三丙二醇二丙烯酸酯、三羟甲基丙烷三丙烯酸酯、二羟甲基丙烷四丙烯酸酯、1，6-己二醇二丙烯酸酯、季戊四醇四丙烯酸酯中的一种或多种；颜料为钛箐颜料；光引发剂为2-甲基-1-(4-甲巯基苯基)-2-吗啉-1-丙酮(907)、异丙基硫杂蒽酮(ITX)、2，4-二乙基硫咋蒽酮(DETX)、2，4，6-三甲基苯甲酰基二苯基氧化膦(TPO)、N-苯基甘胺酸(NPG)、4，4-二(N，N’-二甲基-氨基)苯甲酮(EMK)中的一种或多种；溶剂为丙酮、N，N-二甲基甲酰胺、N-甲基吡咯烷酮、丙二醇甲醚醋酸酯、乙酸丁酯中的一种或多种。
