1.一种掺杂纳米氧化锆粒子和纳米氧化钛粒子的聚偏氟乙烯杂化膜的制备方法，其特征在于，包括如下步骤：（1）配制铸膜液：称取纳米氧化锆粒子与纳米氧化钛粒子超声分散于溶剂中，再依次加入成孔剂和聚偏氟乙烯，在40℃~50℃条件下机械搅拌后得到均质铸膜液；

（2）熟化脱泡：将铸膜液转移至40℃~50℃的真空干燥箱中静置20~28h熟化脱泡；

（3）刮膜：调节刮膜厚度，将熟化脱泡后的铸膜液倒在玻璃板上，在洁净的玻璃板上用刮刀刮制出平板膜；

（4）相分离：将平板膜连同玻璃板先置于空气中预蒸发10~15s，再浸入乙醇-水溶液中，最后将自动从玻璃板脱落的平板膜转移至蒸馏水中浸泡，随后取出膜晾干后即得到纳米氧化锆粒子和纳米氧化钛粒子的聚偏氟乙烯（PVDF）杂化膜。

2.根据权利要求1所述的制备方法，其特征在于，所述聚偏氟乙烯、溶剂、成孔剂、纳米粒子的质量比为19：75：5：1。

3.根据权利要求1所述的制备方法，其特征在于，所述溶剂为N,N-二甲基乙酰胺。

4.根据权利要求1所述的制备方法，其特征在于，所述成孔剂是由聚乙烯吡咯烷酮和无水氯化锂按质量比为3：2混合而成。

5.根据权利要求1所述的制备方法，其特征在于，所述纳米氧化锆粒子和纳米氧化钛粒子的质量比为1：3~3：1。

6.根据权利要求1所述的制备方法，其特征在于，所述超声分散的超声功率为180W，超声时间为30min。

7.根据权利要求1所述的制备方法，其特征在于，所述乙醇-水溶液的质量分数为

20%，平板膜连同玻璃板在乙醇-水溶液中侵泡的时间为30min。

8.根据权利要求1所述的制备方法，其特征在于，所述平板膜在蒸馏水中浸泡的时间为20~28h。

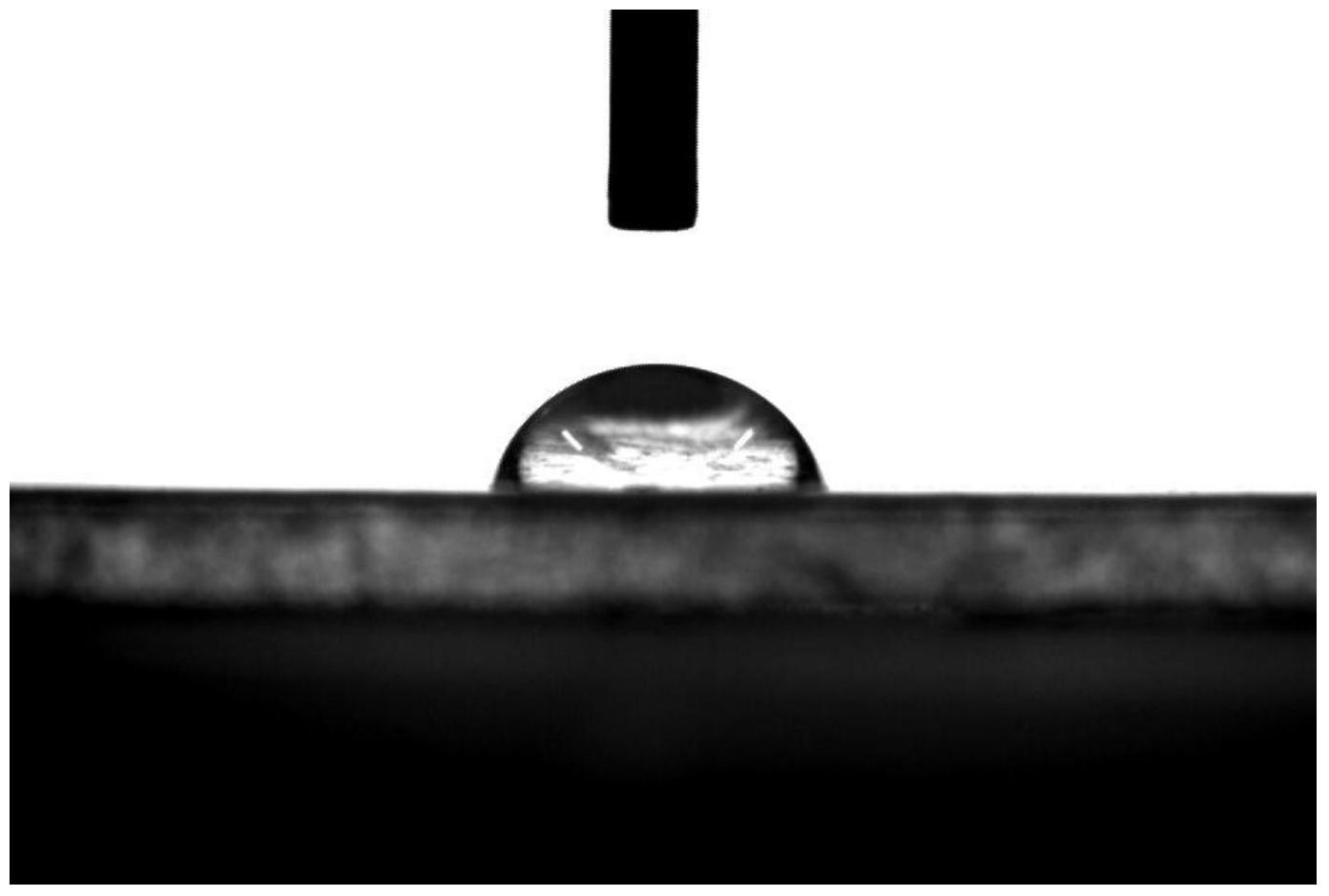

9.权利要求1~8任一所述制备方法制备得到的掺杂纳米氧化锆粒子和纳米氧化钛粒子的聚偏氟乙烯杂化膜。
