1.一种纳米氧化锌玻璃纤维复合材料的制备方法,其特征在于包括如下步骤：(1)取柠檬酸三铵加入水中，搅拌至其溶解；所述柠檬酸三铵与水的质量比为1：20；

(2)称取乙酸锌，加入上述溶液中，搅拌至其溶解；所述乙酸锌与水的质量比为3.8：

20；

(3)向上述溶液中滴加无水乙醇，无水乙醇与水质量比为1.6:20，制得溶胶；

(4)在玻璃纤维布的一面上涂覆溶胶，放入60℃的恒温干燥箱中，20min后取出；然后涂覆另一面，干燥20min；

(5)重复步骤四一次；在玻璃纤维布的两面上涂覆溶胶，然后放入箱式电阻炉中反应1小时；

(6)取出玻璃纤维布，先用无水乙醇洗涤3次，然后用水洗涤3次；放入60℃的恒温干燥箱中备用；

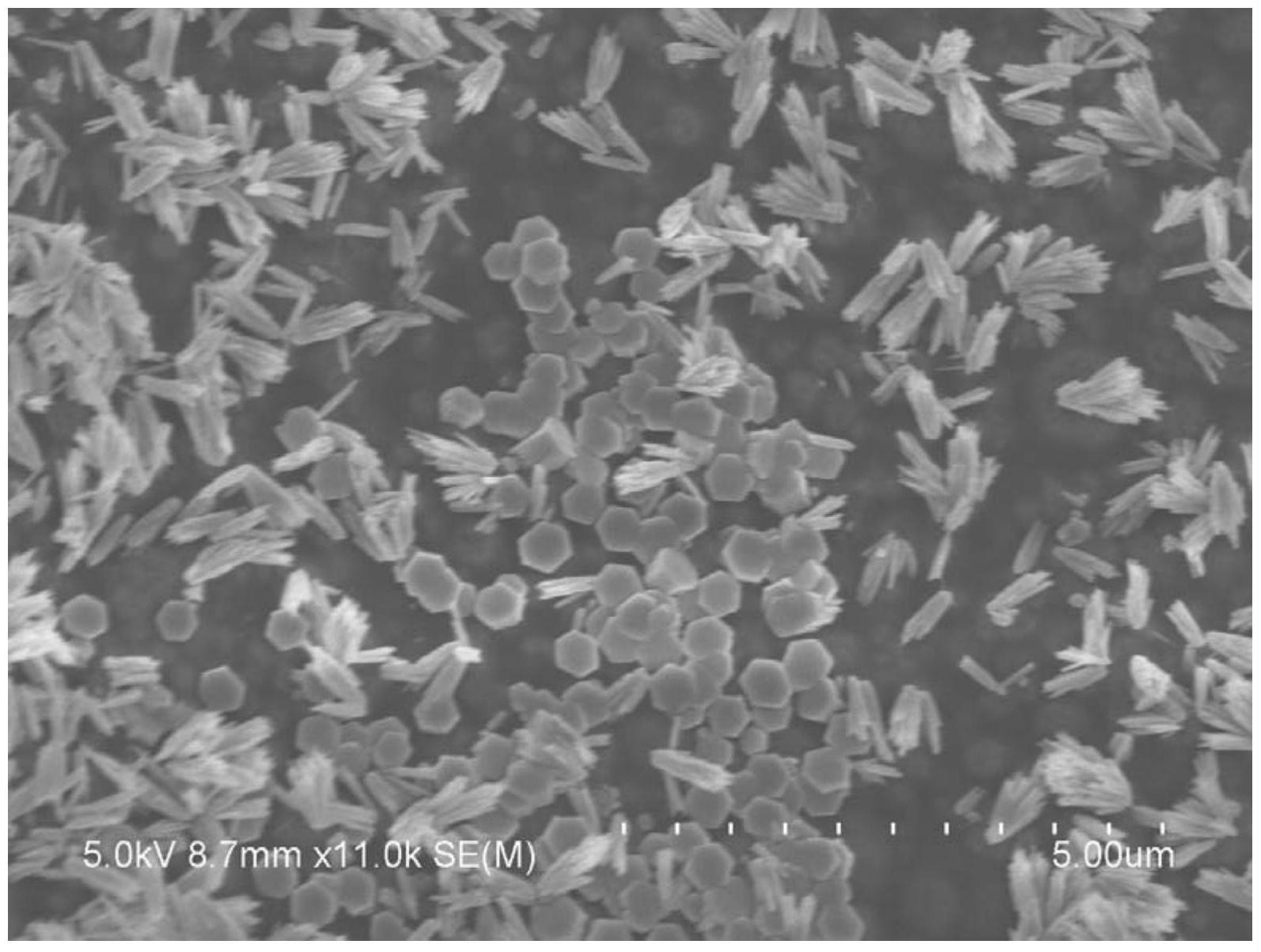

(7)在玻璃纤维布的两面上涂覆溶胶，干燥20min；然后放入300-400℃的箱式电阻炉反应1小时，玻璃纤维上生成纳米氧化锌；然后用无水乙醇洗涤3次，再用水洗涤3次，制得纳米氧化锌玻璃纤维复合材料。

2.根据要求1所述的纳米氧化锌玻璃纤维复合材料的方法,其特征在于：在步骤(3)中，对溶胶进行干燥或者陈化处理。

3.根据权利要求1或2所述的纳米氧化锌玻璃纤维复合材料的方法,其特征在于：在步骤(5)中，箱式电阻炉加热温度为300℃。

4.根据权利要求1所述的纳米氧化锌玻璃纤维复合材料的方法,其特征在于：在步骤(7)中，箱式电阻炉加热温度为350℃。

5.权利要求1所述的纳米氧化锌玻璃纤维复合材料在污水处理中的应用。
