专利号: 2015101566232
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

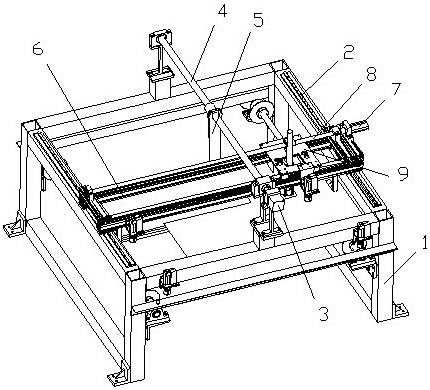

1.一种薄板覆盖件等距离切割装置,包括底架,所述底架上固定有两对称设置的Y向导轨,两Y向导轨之间设置有X向导轨及Y向驱动装置,所述Y向驱动装置驱动X向导轨沿Y向导轨滑动,所述X向导轨上设置X向驱动装置及工作台,所述X向驱动装置驱动工作台沿X向导轨滑动,所述工作台上固定有切割组件,其特征在于:所述切割组件包括等离子喷头杆、喷头、两万向球压头及Z向驱动装置,所述等离子喷头杆垂直固定在工作台底端,所述喷头通过连接件活动连接在等离子喷头杆底端,所述两万向球压头固定在连接件上,两万向球压头对称设置在喷头两侧,万向球压头内设置有具有预紧力的弹簧,所述Z向驱动装置固定在等离子喷头杆上,Z向驱动装置包括Z向驱动定力矩步进电机、模组滚珠丝杠、模组螺母及模组支撑,所述模组支撑固定在等离子喷头杆上,所述模组滚珠丝杠固定在模组支撑内,所述模组螺母设置在模组滚珠丝杠上,模组螺母与连接件固定连接,Z向驱动定力矩步进电机驱动模组滚珠丝杠旋转,模组滚珠丝杠通过模组螺母驱动连接件上升或下降。

2.如权利要求1所述的薄板覆盖件等距离切割装置,其特征在于:所述Y向驱动装置包括Y向运动伺服电机、Y向丝杠及Y向驱动板,所述Y向驱动板一端与X向导轨固定连接,另一端通过Y向丝杠螺母与Y向丝杠活动连接,所述Y向丝杠与Y向运动伺服电机连接,所述Y向运动伺服电机驱动Y向丝杠旋转,Y向丝杠通过Y向驱动板驱动X向导轨沿Y向导轨滑动。

3.如权利要求1所述的薄板覆盖件等距离切割装置,其特征在于:所述X向驱动装置包括X向运动伺服电机及X向丝杠,所述X向运动伺服电机与X向丝杠连接,所述X向丝杠通过X向丝杠螺母与工作台活动连接,所述X向运动伺服电机驱动X向丝杠旋转,X向丝杠驱动工作台沿X向导轨滑动。

4.如权利要求1所述的薄板覆盖件等距离切割装置,其特征在于:所述连接件上固定有激光传感器。
