1.一种用于烯烃环氧化反应的高分子负载乙酰丙酮氧钼固体催化剂的制备方法，其特征在于包括以下过程：将二乙烯基苯和烯丙胺按照摩尔比为1:0.2～1:2加入到20～50mL乙醇溶剂中，加入一定量的引发剂偶氮二异丁腈AIBN，其质量为反应物总质量的0.5％～3％，在60～100℃搅拌

24～48h，过滤分离出固体产物，用乙醇洗涤三次，60～80℃下真空干燥8～24h，得到有机高分子聚合物DVB-NH2，将所得DVB-NH2和乙酰丙酮氧钼按照摩尔比为1:1～2:1加入到30～

50mL乙醇溶剂中，在80～120℃磁力搅拌24～48h，过滤分离出固体产物，用乙醇洗涤三次，

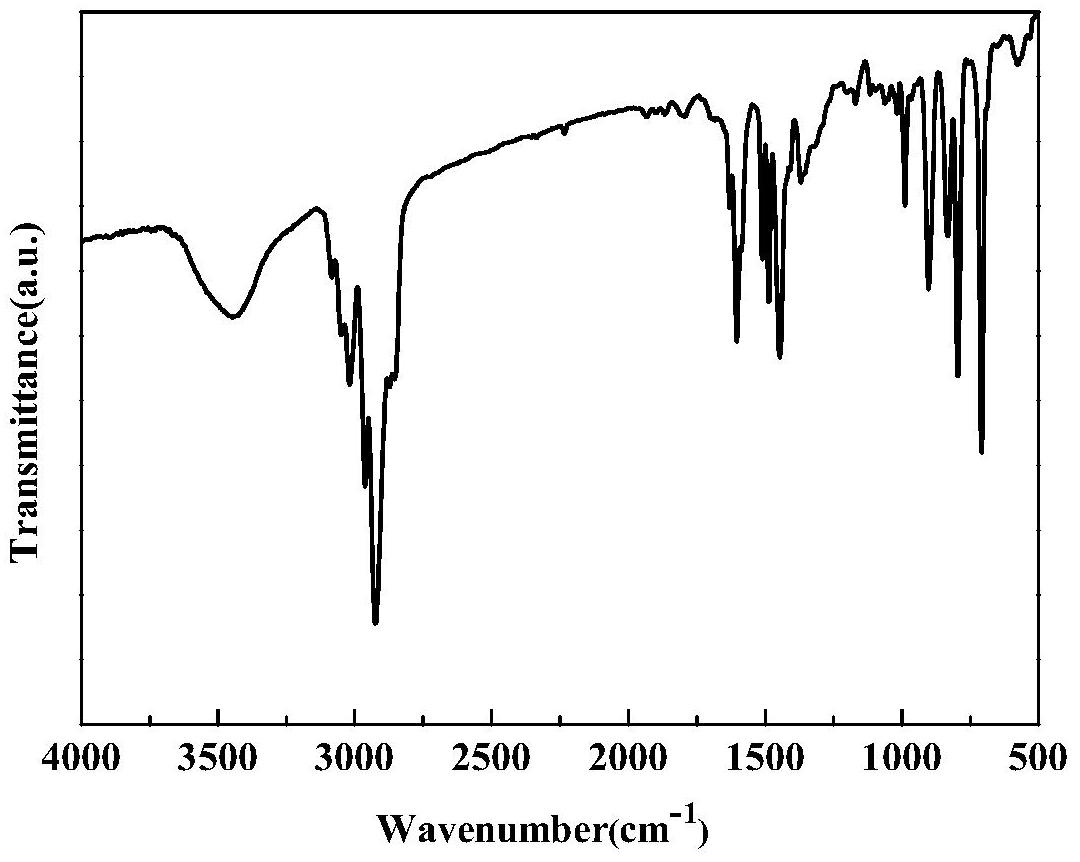

60℃真空干燥8～24h，得到固体催化剂DVB-NH2-MoO2(acac)2。

2.按权利要求1所述方法制备的固体催化剂DVB-NH2-MoO2(acac)2催化烯烃环氧化反应的应用，其特征在于：将烯烃和叔丁基过氧化氢按照摩尔比为1:1～1:4加入反应器中，再加入20～50mL的二氯甲烷溶剂和质量为反应物总质量的3％～15％固体催化剂DVB-NH2-MoO2(acac)2，在反应温度为60℃～90℃，搅拌反应2～10h，得到含有烯烃环氧化产物的混合物。

3.根据权利要求2所述的应用，其特征在于，烯烃为环辛烯、环己烯、柠檬烯、1-辛烯和苯乙烯中的一种。
