专利号: 2015101605222
申请人: 余姚市陆埠镇鸿杰纸箱厂
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

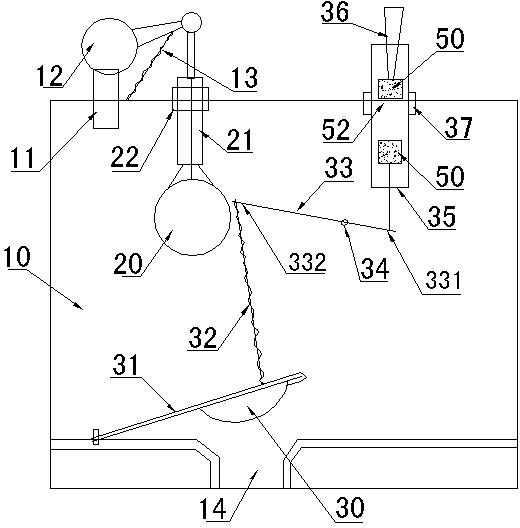

1.一种座便器水箱给排水装置,包括水箱、水箱排水口和水箱排水按钮,水箱内设有包括浮球、空气管和密封塞的浮球密封装置,浮球顶部设有空气管端口密封塞和浮杆,浮杆穿过空气管与设在水箱进水管处的水阀相连接,进水管上端口与水阀相连接,进水管下端口在水箱内的高度位置高于空气管下端口在水箱内的高度位置,水箱排水口封闭后,浮球随水箱内的水位上升而上升至密封塞封闭空气管端口,水阀关闭进水管,水箱内成密闭状态,其特征在于:所述的水箱上设有用于安装水箱排水按钮的排水按钮座,所述排水按钮座内设有一对彼此相互排斥的永久磁铁,两个永久磁铁之间设有封闭隔板,其中一个永久磁铁与水箱排水按钮相连接,另一个永久磁铁与设在水箱内的拉杆第一端相连接,拉杆第二端吊接有水箱排水口翻盖,水箱排水口翻盖上设有封闭水箱排水口的密封部,水箱内设有支撑拉杆两端在水箱内杠杆运动的拉杆支点;按压水箱排水按钮时,与拉杆第一端相连接的永久磁铁在受磁斥力的作用下推动拉杆第一端向下运动,同时带动拉杆第二端提起水箱排水口翻盖,水箱内的水通过水箱排水口向座便器排水冲洗;松开水箱按钮时,水箱按钮向排水按钮座端面弹起,与拉杆第一端相连接的永久磁铁在受磁斥力降低的作用下向排水按钮座端面方向运动,带动拉杆第二端对水箱排水口翻盖的提起作用力降低至消失,水箱排水口翻盖恢复对水箱排水口的密闭封死状态。

2.按照权利要求1所述的座便器水箱给排水装置,其特征在于:所述的水箱排水口翻盖一端与水箱底部相连接,水箱排水口翻盖另一端与拉杆第二端相吊接。

3.按照权利要求1所述的座便器水箱给排水装置,其特征在于:所述的密封部采用从水箱排水口翻盖向水箱排水口方向弧形拱起的弧形弹性密封块。

4.按照权利要求1或2或3所述的座便器水箱给排水装置,其特征在于:所述的水箱排水口翻盖与拉杆第二端之间采用链索的吊接结构。

5.按照权利要求1所述的座便器水箱给排水装置,其特征在于:所述的排水按钮座采用柱状腔体,柱状腔体内设有两个封闭分隔永久磁铁的隔离腔。

6.按照权利要求1或5所述的座便器水箱给排水装置,其特征在于:所述的排水按钮座竖向安装在水箱上端封盖面上,一对彼此相互排斥的永久磁铁竖向的安装在排水按钮座内。

7.按照权利要求1或5所述的座便器水箱给排水装置,其特征在于:所述永久磁铁上设有磁铁密封罩。
