专利号: 2015101614344
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

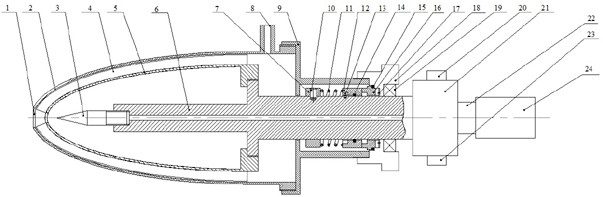

1.一种静电雾化喷嘴,其特征在于:包括外壳(2)、转体(5)、转轴(6)、压体(9)、压盖(18)、轴承(19)和微型电动机(24);所述外壳(2)内部设有转体(5),转体(5)后端通过螺纹连接转轴(6),转轴(6)前端位于转体(5)内部;所述转轴(6)上套有压体(9)和压盖(18),压体(9)前端通过螺纹连接外壳(2)后端,压体(9)后端通过螺纹连接压盖(18),压盖(18)的凹槽内设有轴承(19);所述转轴(6)后端通过联轴器(21)连接电动机转轴(22),电动机转轴(22)连接微型电动机(24);

所述外壳(2)和转体(5)前端均为抛物面设计,外壳(2)前端设有喷嘴出口(1),后端沿外壳(2)周向设有喷嘴入口(8);转体(5)表面沿轴向设有肋片(4),肋片(4)沿转体(5)径向呈辐射状分布,肋片(4)与外壳(2)之间为微间隙配合;

所述转体(5)内部设有针形电极(3),针形电极(3)通过螺纹连接转轴(6)前端;所述联轴器(21)上设有锂电池(20)和集成式高压静电模块(23),锂电池(20)通过导线连接集成式高压静电模块(23);集成式高压静电模块(23)通过导线连接针形电极(3),导线穿过转轴(6)的轴孔。

2.根据权利要求1所述的一种静电雾化喷嘴,其特征在于:所述肋片(4)前后两端宽度相同。

3.根据权利要求1所述的一种静电雾化喷嘴,其特征在于:所述外壳(2)与转体(5)均采用聚四氟乙烯材料制成。

4.根据权利要求1所述的一种静电雾化喷嘴,其特征在于:所述针形电极(3)与转轴(6)连接处的螺纹涂有绝缘涂层。

5.根据权利要求1所述的一种静电雾化喷嘴,其特征在于:所述压体(9)和压盖(18)之间还包括旋转密封系统,所述旋转密封系统包括弹簧座(7)、弹簧(11)、动环(12)、和静环(16);所述弹簧座(7)、弹簧(11)、动环(12)和静环(16)均套在转轴(6)上,所述弹簧座(7)和动环(12)均固定在转轴(6)上;所述弹簧(11)前后两端分别连接弹簧座(7)和动环(12),动环(12)端面连接静环(16)端面,静环(16)固定在压盖(18)上;

所述动环(12)的凹槽内设有动环密封圈(14),静环(16)与压盖(18)连接处形成的凹槽内设有静环密封圈(15)。

6.根据权利要求5所述的一种静电雾化喷嘴,其特征在于:所述弹簧座(7)通过紧定螺钉(10)固定在转轴(6)上,所述动环(12)通过传动销(13)固定在转轴(6)上,所述静环(16)通过防转销(17)固定在压盖(18)上。
