1.一种石墨烯-介孔二氧化硅气凝胶的制备方法，其特征在于，包括以下步骤：

步骤1、采用改进的Hummer’s法，以石墨为原料，制备氧化石墨：将装有浓硫酸和浓磷酸的反应器置于冰水浴中，浓硫酸和浓磷酸的体积比2∶1～15∶1，冷却至0℃，加入1g石墨粉，激烈搅拌中缓慢加入3g KMnO4，维持体系温度不超过20℃反应1h，将其转移至35～45℃水浴反应30min，逐步加入46mL去离子水，温度升至98℃继续反应40min，混合物由棕褐色变成亮黄色，用140ml去离子水和质量分数30％的H2O2溶液处理，中和未反应的高锰酸钾，过滤，用稀HCl反复洗涤滤饼至滤液无SO42-后，继续用去离子水洗涤至滤液近中性，干燥即得到氧化石墨；

步骤2、制备氧化石墨烯溶液：加入步骤1得到氧化石墨，进行超声分散后，离心分离除去未剥离的氧化石墨和杂质，直到形成棕褐色均匀的氧化石墨烯溶液；得到的氧化石墨烯溶液稳定存在至少1～24小时；

步骤3、石墨烯-二氧化硅气凝胶的制备：将NaOH水溶液、硅源及步骤2得到的氧化石墨烯水溶液，依次缓慢滴加到持续搅拌的十六烷基三甲基溴化铵水溶液中，反应物的摩尔比为0.12CTAB∶1硅源∶0.6NaOH∶100H2O∶χ氧化石墨烯，反应1～12h，室温陈化，加入还原剂后，置于70～100℃烘箱中反应1～10h，所述还原剂选自：抗坏血酸、抗坏血酸钠、亚硫酸钠、硫代硫酸钠，得到水凝胶，将得到的反应产物进行洗涤，在真空冷冻干燥机中-70～-90℃干燥

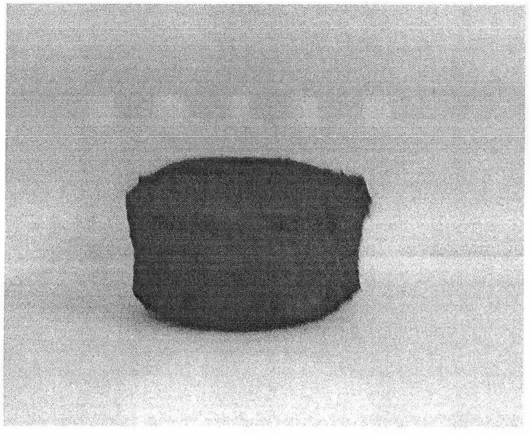

12～24h，得到未去除模板剂的石墨烯-二氧化硅气凝胶；

步骤4、石墨烯-介孔二氧化硅气凝胶的制备：将步骤3得到的气凝胶去除模板剂十六烷基三甲基溴化铵，得到石墨烯-介孔二氧化硅气凝胶。

2.根据权利要求1所述的石墨烯-介孔二氧化硅气凝胶的制备方法，其特征在于，步骤2中所述超声分散的超声频率为20～60KHz；所述离心分离的转速为1000～6000转/分。

3.根据权利要求1所述的石墨烯-介孔二氧化硅气凝胶的制备方法，其特征在于，优选的步骤3中所述氧化石墨烯与硅源的质量比为1∶8～1∶40，其中，所述硅源选自：正硅酸乙酯、硅酸钠、天然膨润土、皂石。

4.根据权利要求1所述的石墨烯-介孔二氧化硅气凝胶的制备方法，其特征在于，步骤3中所述还原剂与氧化石墨烯的质量比为5∶1～200∶1。

5.根据权利要求1所述的石墨烯-介孔二氧化硅气凝胶的制备方法，其特征在于，步骤4中所述去除模板剂的方法为焙烧法，将气凝胶放在马弗炉中煅烧，升温至400～700℃，每

10min升温15℃，并在该温度下保持1～6h，自然冷却至室温。

6.根据权利要求1所述的石墨烯-介孔二氧化硅气凝胶的制备方法，其特征在于，步骤4中所述去除模板剂的方法为溶剂萃取法，在步骤3得到石墨烯-二氧化硅水凝胶后，以EtOH/CH3COONa为萃取剂，去除十六烷基三甲基溴化铵；将去除模板剂的水凝胶进行洗涤，在真空冷冻干燥机中-70～-90℃干燥12～24h，得到气凝胶。
