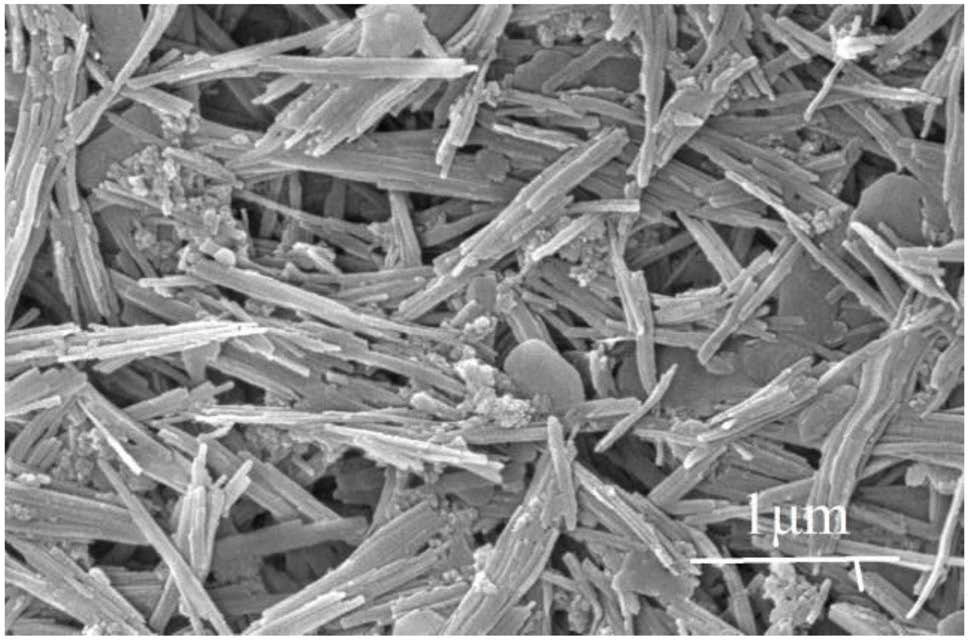

1.一种具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜，包括有分离层及支撑层，其特征在于，其分离层的制备原料包括有按重量计的如下组分：凹凸棒石纤维2～10份、氧化钛溶胶2～16份、分散剂2～10份、有机粘结剂10～30份、溶剂60～100份。

2.根据权利要求1所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜，其特征在于：所述的氧化钛溶胶中的颗粒为纳米级的氧化钛，固含量范围为10～30%。

3.根据权利要求1所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜，其特征在于：所述的氧化钛溶胶是经聚乙烯醇改性过的，改性剂用量为溶胶质量的0.01～

0.04%。

4.根据权利要求1所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜，其特征在于：所述的有机粘结剂选自甲基纤维素或者羟甲基纤维素。

5.根据权利要求1所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜，其特征在于：所述的分散剂选自聚丙烯酰胺或者六偏磷酸钠。

6.根据权利要求1所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜，其特征在于：所述的溶剂为水或者无水乙醇。

7.权利要求1～6任一项所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜的制备方法，包括如下步骤：第1步、在溶剂中添加分散剂，搅拌均匀后加入凹凸棒石和氧化钛溶胶，强力搅拌，再加入有机粘结剂，搅拌均匀后制得制膜液；第2步、采用制膜液，通过浸浆法在支撑体的表面涂膜，制得凹凸棒石/氧化钛纳米复合陶瓷微滤膜湿膜；第

3步、将所制湿膜干燥后，烘干后烧结，自然降温，制得凹凸棒石/氧化钛纳米复合陶瓷微滤膜。

8.根据权利要求7所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜的制备方法，其特征在于：所述的第1步中，搅拌时间为1～6小时。

9.根据权利要求7所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜的制备方法，其特征在于：所述的第2步中，浸浆法涂膜中浸浆时间20～100s。

10.根据权利要求7所述的具有光催化性能的凹凸棒石/氧化钛纳米复合陶瓷微滤膜的制备方法，其特征在于：所述的第3步中，烧结过程的参数为：以2℃/min升温至300℃，保温1h，再以1℃/min升温至400℃～800℃，烧结1～6小时。
