专利号: 2015101742982
申请人: 苏州翰为电气科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

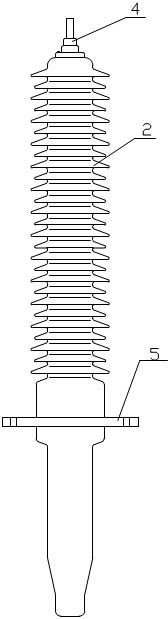

1.一种液浸电力设备引出线用固体绝缘端子,其特征在于:包括由金属铝或其合金材料构成的金属导管(1),所述金属导管(1)的头部设置有端板(11),中心设置有与其两端相通用于穿引电力设备引出线的空心,所述金属导管(1)的外部通过压力凝胶技术浇注固化有由户外用环氧树脂为主要成分制成的绝缘体(2),所述绝缘体(2)的外部设置有由金属铝的合金材料制成的金属安装底座(5),所述绝缘体(2)上位于金属安装座(5)上方的部分呈多层伞裙状,位于金属安装座(5)下方的部分呈圆柱状,其中位于绝缘体(2)的顶部设置有与端板(11)固定连接的铜制密封固定端头(4),且该铜制密封固定端头(4)与设置在金属导管(1)空心内的引出线接头铜导杆(3)连接。

2.根据权利要求1所述的液浸电力设备引出线用固体绝缘端子,其特征在于: 所述金属导管(1)的外表面平滑或呈均匀分布的浅麻点状或浅条纹网格状或喷涂一层导电材料层或包封有玻璃纤维增强的薄环氧树脂层。

3.根据权利要求1所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述绝缘体(2)内设置有多层水平或垂直的环氧树脂网格布层和玻璃纤维布层。

4.根据权利要求1所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述绝缘体(2)内设置有电容层(8),所述电容层(8)为多层垂直放置的金属箔层或金属网层或半导体薄层,所述金属箔层之间或金属网层之间或半导体层之间为绝缘体(2)的材料本身。

5.根据权利要求4所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述金属箔层之间或金属网层之间或半导体层之间绝缘体(2)的材料内设置有环氧树脂网格布层或玻璃纤维布层。

6.根据权利要求1所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述绝缘体(2)上部伞裙状及下部圆柱状的外表面喷涂有防护层。

7.根据权利要求6所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述的绝缘体(2)上部伞裙状上的防护层为硅胶层或纳米散热绝缘层,绝缘体(2)下部圆柱状上的防护层为绝缘清漆层或纳米散热绝缘层,且所述防护层的厚度大于0.5mm。

8.根据权利要求1所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述金属导管(1)的末端设置有均压球(12),该均压球(12)包裹在绝缘体(2)内或裸露在绝缘体(2)外部。

9.根据权利要求8所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述均压球(12)结构为金属薄板压延球状或为带内孔且外圈倒成圆弧状的金属板。

10.根据权利要求1至9中任意一项所述的液浸电力设备引出线用固体绝缘端子,其特征在于:所述金属安装底座(5)上的直立部分包裹在绝缘体(2)内或其外表面裸露在绝缘体(2)外部,金属安装底座(5)上与绝缘体(2)接触的表面平滑或喷涂一层导电材料层或包封有玻璃纤维增强的薄环氧树脂层或呈均匀分布的浅麻点状或浅条纹网格状,金属安装座(5)上的水平部分设置有多个安装孔(51)、一个排气孔和多个加强筋,其中两个加强筋上各设置有一个吊孔;当绝缘体(2)内部设置有电容层(8)时,所述金属安装座(5)上的直立部分设置有与电容层(8)最外层相连接的地屏装置。
