专利号: 201510176082X
申请人: 陈晶雅
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

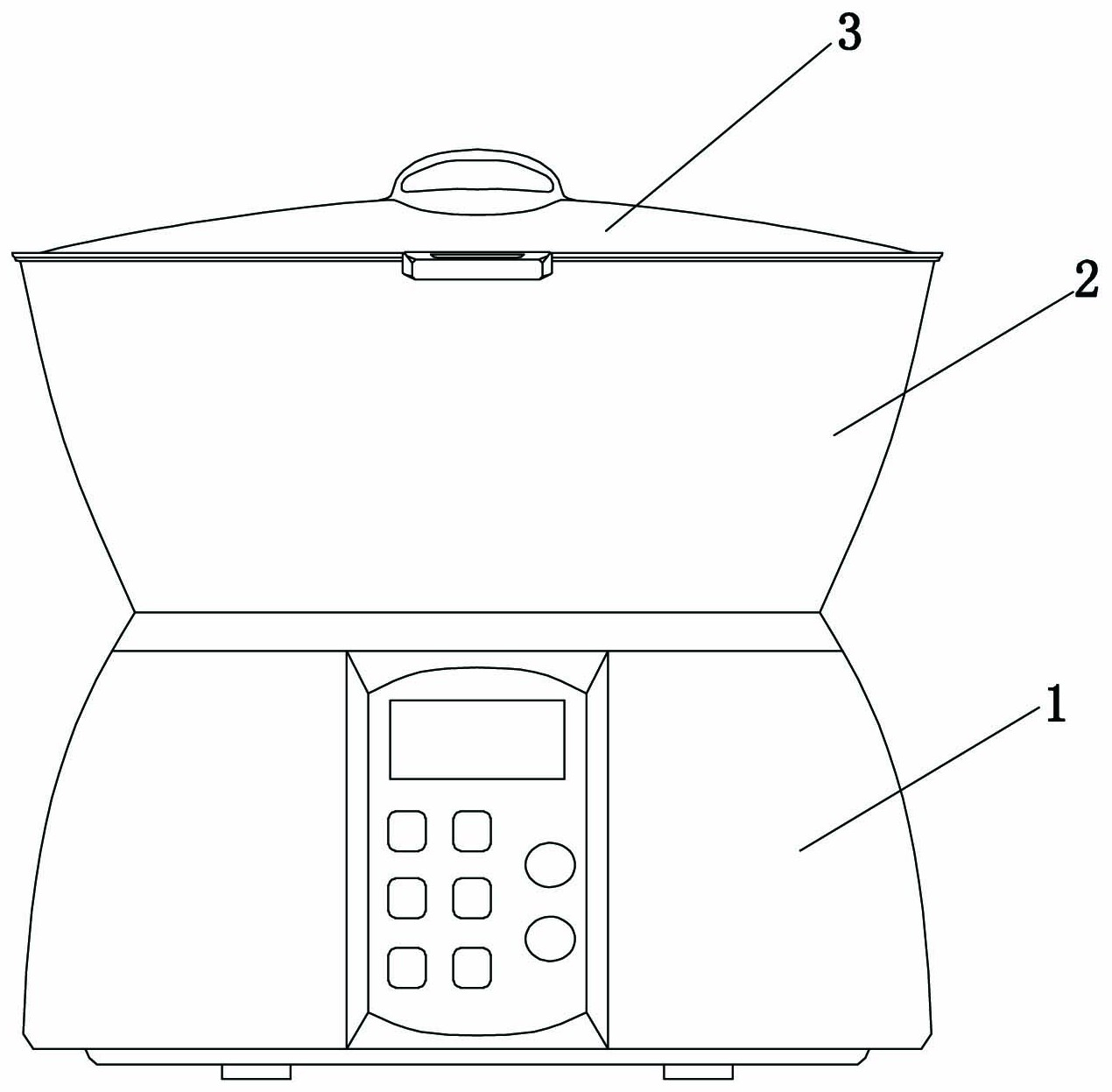

1.一种可提高蒸汽利用率的蒸汽料理机,包括加热座、锅体以及锅盖,所述加热座的中上部设有一水槽,加热座内部设有蒸汽发生装置及其控制电路,所述锅体设有蒸汽导管,所述锅盖设于窝体上端面,锅盖与锅体形成一加热室,其特征在于:所述锅体的侧壁为双层侧壁,该双层侧壁内形成一空腔;该蒸汽料理机还包括至少一从加热室通至水槽的导气管以及至少一从水槽通至该蒸汽料理机外部的排气管。

2.根据权利要求1所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:所述锅体的上端面设有一用于放置所述锅盖的环形台阶面。

3.根据权利要求2所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:所述导气管设置于所述空腔内,导气管的一端设于环形台阶面并通至所述加热室,另一端延伸至锅体底部并通至水槽,导气管的两端侧壁均与锅体密封连接。

4.根据权利要求3所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:所述环形台阶面至少设有一凹槽,每个凹槽至少设有一所述导气管。

5.根据权利要求2所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:所述导气管设置于所述锅体的外侧壁,导气管的一端从锅体上端侧壁穿入并通至所述加热室,另一端沿锅体外侧壁延伸至锅体底部并通至水槽。

6.根据权利要求2所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:所述锅体与锅盖之间还设有密封装置,所述密封装置包括设置于锅盖背面并与所述环形台阶面相配的橡胶密封圈以及设置于锅体的锁紧部件。

7.根据权利要求1-6任一所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:

所述排气管设置于所述空腔内,排气管的一端设于锅体的上端面并通至该蒸汽料理机外部,另一端延伸至锅体底部并通至水槽,排气管的两端侧壁均与锅体密封连接。

8.根据权利要求1-6任一所述的一种可提高蒸汽利用率的蒸汽料理机,其特征在于:

所述锅体的底面边缘设有一从水槽通至该蒸汽料理机外部的凹部,所述排气管设置于该凹部内。
