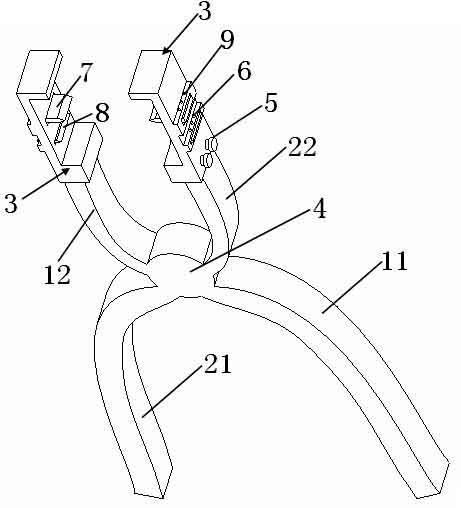

1.一种蝶形引入光缆用开剥钳，其特征在于它包含有两个开剥模具、两个第一刀具、两个第二刀具、多个固定部件、多个第一固定元件、多个第二固定元件、一个可旋转部件、第一钳把、第二钳把；每个开剥模具为一体式结构且由第一凸起部件、第三凸起部件、第四凸起部件、第五凸起部件、支撑板构成，支撑板的上、下表面都是平面且上、下表面是平行的，第一凸起部件、第三凸起部件都凸出于支撑板的上表面，第一凸起部件、支撑板的上表面、第三凸起部件形成容缆槽，第一凸起部件位于支撑板的右侧、第三凸起部件位于支撑板的左侧，第一凸起部件与第三凸起部件的上表面位于与支撑板的上表面相平行的同一平面内，第四凸起部件和第五凸起部件都凸出于支撑板的下表面，开剥模具上具有上下依次贯穿支撑板及第四凸起部件的第二刀槽，开剥模具上还具有上下依次贯穿支撑板及第五凸起部件的第一刀槽，第一刀槽及第二刀槽都位于容缆槽内且第一刀槽位于第二刀槽的左侧，第一刀槽与第二刀槽不连通，第四凸起部件位于第二刀槽正下方，第五凸起部件位于第一刀槽正下方，第四凸起部件上具有左右贯穿第四凸起部件的多个第二刀具固定孔、第五凸起部件上具有左右贯穿第五凸起部件的多个第一刀具固定孔；第一凸起部件的右侧表面向第一凸起部件的左侧延伸有卡接槽，支撑板下表面具有连通至卡接槽的多个卡接孔，卡接槽是不贯穿到第一凸起部件的左侧表面的；每个第一刀具由第一刀基及位于第一刀基之上的第一刀锋构成，第一刀锋呈倒的V字型，每个第二刀具由第二刀基及位于第二刀基之上的第二刀锋构成，第二刀锋呈倒的V字型；第一钳把由第一把手、第一把头构成，第二钳把由第二把手、第二把头构成，第一钳把、第二钳把固定在可旋转部件上且第一钳把、第二钳把都可绕可旋转部件旋转；安装状态时：每个第一刀具的第一刀基至少具有一部分位于第一刀槽内，第一固定元件穿入第一刀具固定孔将第一刀基与第五凸起部件进行固定，第一刀锋至少具有一部分凸出于支撑板的上表面，每个第二刀具的第二刀基至少具有一部分位于第二刀槽内，第二固定元件穿入第二刀具固定孔将第二刀基与第四凸起部件进行固定，第二刀锋至少具有一部分凸出于支撑板的上表面，两个相同的开剥模具的容缆槽相对方向放置，固定部件穿入第一开剥模具的卡接孔使伸入至第一开剥模具的卡接槽的第一把头固定住，固定部件穿入第二开剥模具的卡接孔使伸入至第二开剥模具的卡接槽的第二把头固定住；所述卡接槽的深度为10mm—40mm。

2.一种蝶形引入光缆用开剥钳，其特征在于它包含有两个开剥模具、两个第一刀具、两个第二刀具、多个固定部件、多个第一固定元件、多个第二固定元件、一个可旋转部件、第一钳把、第二钳把；每个开剥模具为一体式结构且由第一凸起部件、第三凸起部件、第四凸起部件、第五凸起部件、支撑板构成，支撑板的上、下表面都是平面且上、下表面是平行的，第一凸起部件、第三凸起部件都凸出于支撑板的上表面，第一凸起部件、支撑板的上表面、第三凸起部件形成容缆槽，第一凸起部件位于支撑板的右侧、第三凸起部件位于支撑板的左侧，第一凸起部件与第三凸起部件的上表面位于与支撑板的上表面相平行的同一平面内，第四凸起部件和第五凸起部件都凸出于支撑板的下表面，所述开剥模具上具有上下贯穿支撑板及未贯穿到第四凸起部件下表面的第二刀槽，所述开剥模具上还具有上下依次贯穿支撑板及第五凸起部件的第一刀槽，第一刀槽及第二刀槽都位于容缆槽内且第一刀槽位于第二刀槽的左侧，第一刀槽与第二刀槽不连通，第四凸起部件位于第二刀槽正下方，第五凸起部件位于第一刀槽正下方，第四凸起部件上具有左右贯穿第四凸起部件的多个第二刀具固定孔、第五凸起部件上具有左右贯穿第五凸起部件的多个第一刀具固定孔；第一凸起部件的右侧表面向第一凸起部件的左侧延伸有卡接槽，支撑板下表面具有连通至卡接槽的多个卡接孔，卡接槽是不贯穿到第一凸起部件的左侧表面的；每个第一刀具由第一刀基及位于第一刀基之上的第一刀锋构成，第一刀锋呈倒的V字型，每个第二刀具由第二刀基及位于第二刀基之上的第二刀锋构成，第二刀锋呈倒的V字型；第一钳把由第一把手、第一把头构成，第二钳把由第二把手、第二把头构成，第一钳把、第二钳把固定在可旋转部件上且第一钳把、第二钳把都可绕可旋转部件旋转；安装状态时：每个第一刀具的第一刀基至少具有一部分位于第一刀槽内，第一固定元件穿入第一刀具固定孔将第一刀基与第五凸起部件进行固定，第一刀锋至少具有一部分凸出于支撑板的上表面，每个第二刀具的第二刀基至少具有一部分位于第二刀槽内，第二固定元件穿入第二刀具固定孔将第二刀基与第四凸起部件进行固定，第二刀锋至少具有一部分凸出于支撑板的上表面，两个相同的开剥模具的容缆槽相对方向放置，固定部件穿入第一开剥模具的卡接孔使伸入至第一开剥模具的卡接槽的第一把头固定住，固定部件穿入第二开剥模具的卡接孔使伸入至第二开剥模具的卡接槽的第二把头固定住；所述卡接槽的深度为10mm—40mm。

3.根据权利要求1或权利要求2所述的一种蝶形引入光缆用开剥钳，其特征在于所述第四凸起部件的下表面与第五凸起部件的下表面在同一平面内。

4.根据权利要求3所述的一种蝶形引入光缆用开剥钳，其特征在于所述容缆槽的深度为0.9～1.2mm、宽度为5.0～5.6mm或6.0～6.6mm。

5.根据权利要求4所述的一种蝶形引入光缆用开剥钳，其特征在于所述容缆槽的宽度标称值为5.2mm或6.2mm。

6.根据权利要求5所述的一种蝶形引入光缆用开剥钳，其特征在于所述容缆槽的深度标称值为1.0mm。

7.一种蝶形引入光缆用开剥钳，其特征在于它包含有两个开剥模具、两个第二刀具、多个固定部件、多个第一固定元件、一个可旋转部件、第一钳把、第二钳把；每个开剥模具为一体式结构且由第一凸起部件、第三凸起部件、第四凸起部件、支撑板构成，支撑板的上、下表面都是平面且上、下表面是平行的，第一凸起部件、第三凸起部件都凸出于支撑板的上表面，第一凸起部件、支撑板的上表面、第三凸起部件形成容缆槽，容缆槽的上表面为平面，第一凸起部件位于支撑板的右侧、第三凸起部件位于支撑板的左侧，第一凸起部件与第三凸起部件的上表面位于与支撑板的上表面相平行的同一平面内，第四凸起部件凸出于支撑板的下表面，开剥模具上具有上下依次贯穿支撑板及第四凸起部件的第二刀槽，第二刀槽位于容缆槽内，第四凸起部件位于第二刀槽正下方，第四凸起部件上具有左右贯穿第四凸起部件的多个第二刀具固定孔；第一凸起部件的右侧表面向第一凸起部件的左侧延伸有卡接槽，支撑板下表面具有连通至卡接槽的多个卡接孔，卡接槽是不贯穿到第一凸起部件的左侧表面的；每个第二刀具由第二刀基及位于第二刀基之上的第二刀锋构成，第二刀锋呈倒的V字型；第一钳把由第一把手、第一把头构成，第二钳把由第二把手、第二把头构成，第一钳把、第二钳把固定在可旋转部件上且第一钳把、第二钳把都可围绕可旋转部件旋转；安装状态时：每个第二刀具的第二刀基至少具有一部分位于第二刀槽内，第一固定元件穿入第二刀具固定孔将第二刀基与第四凸起部件进行固定，第二刀锋至少具有一部分凸出于支撑板的上表面，两个相同的开剥模具的容缆槽相对方向放置，固定部件穿入第一开剥模具的卡接孔使伸入至第一开剥模具的卡接槽的第一把头固定住，固定部件穿入第二开剥模具的卡接孔使伸入至第二开剥模具的卡接槽的第二把头固定住；所述卡接槽的深度为10mm—

40mm。

8.根据权利要求4至权利要求7任意一项所述的一种蝶形引入光缆用开剥钳，其特征在于所述第四凸起部件的下表面与支撑板的下表面所在的平面是平行的。

9.根据权利要求8所述的一种蝶形引入光缆用开剥钳，其特征在于所述开剥模具的材料为钢或铁或者是按以下比例组成的复合材料：铁≥99.7wt%、硫≤0.025wt%、磷≤0.025wt%、碳≤0.25wt%及不可避免的杂质。

10.根据权利要求7所述的一种蝶形引入光缆用开剥钳，其特征在于所述容缆槽的深度为0.9～1.2mm、宽度为2.8～3.3mm或3.8～4.4mm。
