1. 一种芳亚甲基丙二腈-TrSgcr's Base类固态发光材料，其特征在于：芳亚甲基丙二腈 -Tr5gcr's Base衍生物的结构式包括：

2. -种芳亚甲基丙二腈-TrSgcr's Base类固态发光材料的制备方法，其特征在于：包括 以下步骤： 1) 醛基取代合成醛基-TrSger's Base化合物； 2) 所述醛基;-Tiger's Base化合物取代合成芳亚甲基丙二腈:-Tr6ger's Base衍生物。

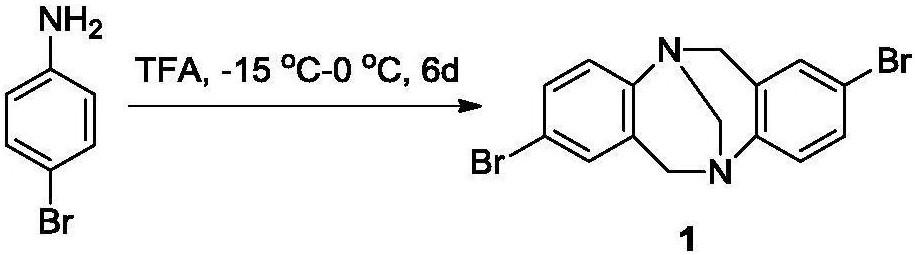

3. 根据权利要求2所述的芳亚甲基丙二腈-Triigeh Base类固态发光材料的制备方 法，其特征在于：所述步骤1)的具体方法为：4_溴苯胺与多聚甲醛反应合成得到2, 8-二溴 TrSger's Base (1);所述 2, 8-二溴Tr5ger's Base 与醛基取代合成醛基:-Tr5ger's Base 化合 物。

4. 根据权利要求3所述的芳亚甲基丙二腈-Tr6ger's Base类固态发光材料的制备方 法，其特征在于：所述2, 8-二溴Tr5ger's Base⑴与无水THF反应，冷却至-78°C，再添加 n-BuLi的正己烧溶液反应2h，加入无水DMF，室温反应12h，最后经水淬灭反应、萃取、干燥 及柱层析得一号醛基-TrSgcr's Base化合物（2)，结构式为：

5. 根据权利要求3所述的芳亚甲基丙二腈'-Trigger's Base类固态发光材料的制备方法， 其特征在于：所述2, 8-二溴Tr5gcr's Base (1)与无水THF和无水Et2O反应，冷却至-78°C， 再添加 n-BuLi的正己烧溶液反应2h，加入无水DMF，室温反应12h，最后经水淬灭反应、萃 取、干燥及柱层析得二号醛基-Tiger's Base中间化合物（3)，结构式为：

6. 根据权利要求5所述的芳亚甲基丙二腈-Tr5ger's Base类固态发光材料的制备方法， 其特征在于：所述二号醛基>Tr5gcr'S Base中间化合物（3)添加苯硼酸，在Pd(PPh3)4的催化 下，与甲苯和K 2CO3溶液在IKTC避光反应24h，反应结束后冷却，最后经水淬灭反应、萃取、 干燥及柱层析得二号醛基;-Tr5gcr\ Base化合物（5)，结构式为：

7. 根据权利要求3所述的芳亚甲基丙二腈:-Tr5ger's Base类固态发光材料的制备 方法，其特征在于：所述2,8-二溴1>08〇^8&%(1)与无水1'册反应，冷却至-781，再 添加 n-BuLi的正己烷溶液反应30min，加入硼酸三甲酯，加完后关掉制冷，恢复至室温 反应后，经水淬灭反应、萃取，水层用HCl酸化，白色沉淀经抽滤、水洗、干燥得三号醛基 -Tr5gcr's Base中间化合物⑷，结构式为：所述三号醛基>Tr6gcr's Base中间化合物⑷添加 4-碘苯甲醛，在Pd(PPh3)4的催化下， 与甲苯和K2CO3溶液在110°C避光反应24h，反应结束后冷却，最后经水淬灭反应、萃取、干燥 及柱层析得三号醛基-TrSgerBaw化合物（ 6)，结构式为：

8. 根据权利要求4至7任一所述的芳亚甲基丙二腈:-T丨Base类固态发光材料的 制备方法，其特征在于：所述柱层析采用的淋洗液为石油醚：乙酸乙酯=1:1。

9. 根据权利要求2所述的芳亚甲基丙二腈-Tt_6gcr's Base类固态发光材料的制备方法， 其特征在于：所述步骤2)的具体方法为：所述Base化合物与丙二腈、SSA - 起在无水EtOH中回流反应12h，冷却至室温，抽滤，固体水洗后经柱层析得芳亚甲基丙二腈 :-TY0ger's Base 衍生物。

10. 根据权利要求9所述的芳亚甲基丙二腈-TrSgcr's Base类固态发光材料的制备方 法，其特征在于：所述柱层析采用的淋洗液为石油醚：乙酸乙酯=2:1。
