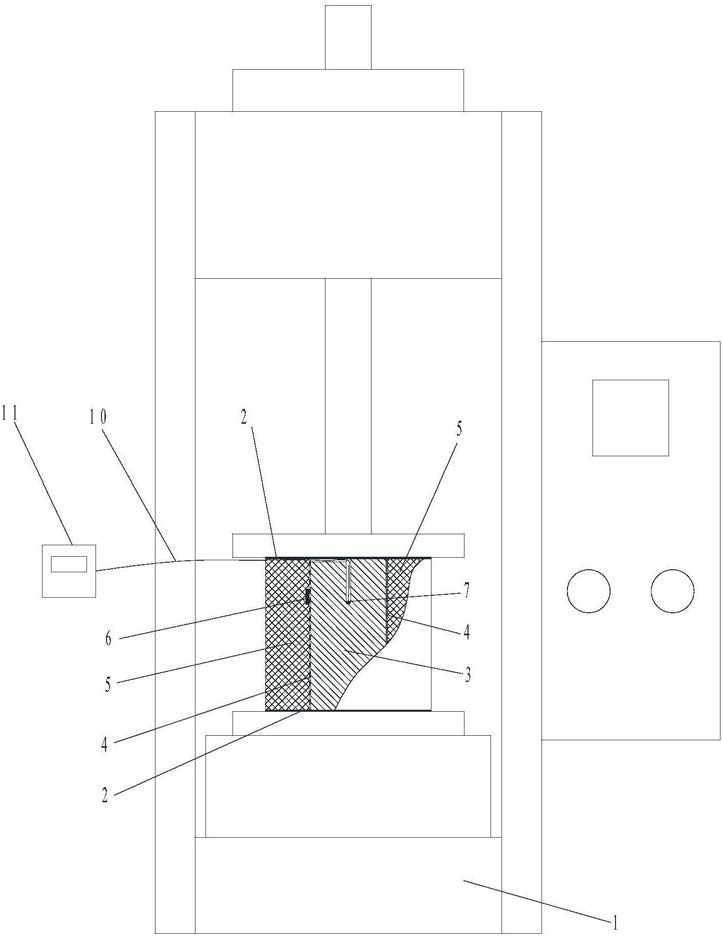

1.一种利用压力试验机测量岩石热线膨胀系数的装置,包括岩石试样、硅胶加热片加热装置、单轴压力试验机、保温隔热垫、保温隔热层、数显热电偶传感器以及数显热电偶读数器;所述硅胶加热片加热装置包括硅胶加热片、硅胶加热片温控器以及控温热电偶传感器,所述硅胶加热片粘贴于岩石试样侧面四周,并由玻璃纤维胶带缠绕固定,硅胶加热片通过硅胶加热片导线与硅胶加热片温控器连接;所述控温热电偶传感器固定在硅胶加热片外侧,控温热电偶传感器通过控温热电偶传感器导线与硅胶加热片温控器连接;硅胶加热片外部包裹有保温隔热层;硅胶加热片导线、控温热电偶传感器导线和数显热电偶传感器导线均从保温隔热层与保温隔热垫的夹缝中引出;
其特征在于,
所述岩石试样的顶面轴心处有圆孔,岩石试样的顶面设有引线槽,所述引线槽连通圆孔与岩石试样的边缘;所述数显热电偶传感器位于圆孔中,数显热电偶传感器通过数显热电偶传感器 导线与数显热电偶读数器连接,数显热电偶传感器导线埋设于引线槽中;所述岩石试样放置于单轴压力试验机上,岩石试样顶面与单轴压力试验机之间以及岩石试样底面与单轴压力试验机之间设有保温隔热垫。
2.根据权利要求1所述的利用压力试验机测量岩石热线膨胀系数的装置,其特征在于:所述圆孔的深度为岩石试样高度的1/4 1/2倍;圆孔的直径与数显热电偶传感器和数显热~电偶传感器导线的尺寸相适应。
3.根据权利要求1所述的利用压力试验机测量岩石热线膨胀系数的装置,其特征在于:所述保温隔热层的厚度为30 100mm。
~
4.根据权利要求1所述的利用压力试验机测量岩石热线膨胀系数的装置,其特征在于:所述保温隔热垫的厚度为1 3mm。
~
5.根据权利要求1所述的利用压力试验机测量岩石热线膨胀系数的装置,其特征在于:所述保温隔热层的材料为橡塑保温材料。
6.根据权利要求1所述的利用压力试验机测量岩石热线膨胀系数的装置,其特征在于:所述保温隔热垫为硅胶胶垫。
