1.一种温度稳定型陶瓷电容器材料，其特征在于所述陶瓷电容器材料的化学组成式为Sr4EuTiNb9O30；

所述的陶瓷电容器材料的制备步骤为：

（1）将纯度大于99.9%的SrCO3，Eu2O3，TiO2和Nb2O5为起始原料，按照SrCO3：Eu2O3：TiO2：Nb2O5 =4:0.5：1:4.5的摩尔比进行配料，加入无水乙醇中，混合球磨48小时，烘干制得混合均匀的物料；

（2）将步骤（1）制取的物料在1000～1250℃预烧4个小时，制得预烧后的粉体；

（3）将步骤（2）预烧后的粉体，在无水乙醇中球磨48小时混合均匀，烘干；加入

5~10wt%聚乙烯醇水溶液造粒，过60目筛后压制成型，然后置于高温炉空气气氛中，在

1100～1400℃烧结4～10小时后自然冷却至室温，即得到所述温度稳定型陶瓷电容器材料Sr4EuTiNb9O30。

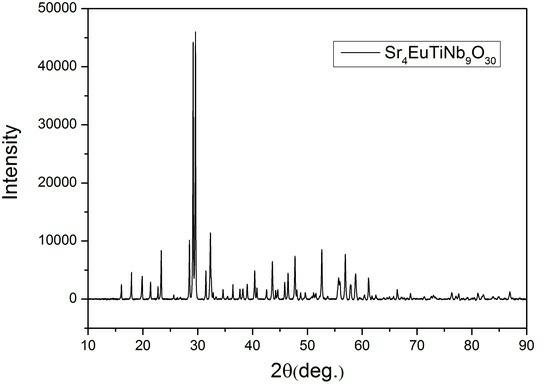

2.根据权利要求1所述的陶瓷电容器材料的制备方法，其特征在于所述的聚乙烯醇水溶液的浓度为8wt%。
