1.一种温度稳定型陶瓷电容器介质材料Sr4GdTiNb9O30,其特征在于所述陶瓷电容器介质材料的化学组成式为Sr4GdTiNb9O30;
所述的陶瓷电容器介质材料的制备方法具体步骤为:
(1)将纯度大于99.9%的SrCO3,Gd2O3,TiO2和Nb2O5为起始原料,按照SrCO3:Gd2O3:TiO2:Nb2O5 =4: 0.5:1: 4.5的摩尔比进行配料,加入无水乙醇中,混合球磨48小时,烘干制得混合均匀的粉体;
(2)将步骤1)制得的粉体在1000~1250℃预烧4个小时,制得预烧后的粉体;
(3)将步骤2)预烧后的粉体,在无水乙醇中球磨48小时混合均匀,烘干;加入5~10wt%聚乙烯醇水溶液进行造粒,过60目筛后压制成型,然后置于高温炉空气气氛中,在1100~1400℃烧结4~10小时后自然冷却至室温,即得到所述温度稳定型陶瓷电容器介质材料Sr4GdTiNb9O30。

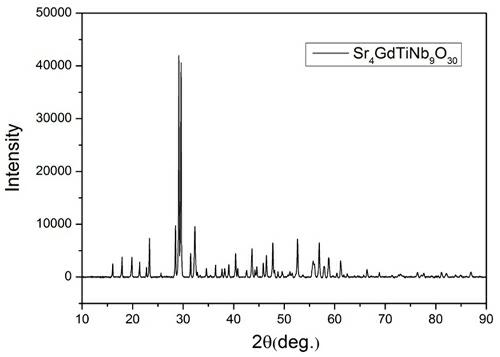

2.根据权利要求1所述的一种温度稳定型陶瓷电容器介质材料Sr4GdTiNb9O30,其特征在于所述的陶瓷电容器介质材料的制备步骤中,聚乙烯醇水溶液的浓度为8wt%。
