专利号: 2015101881383
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

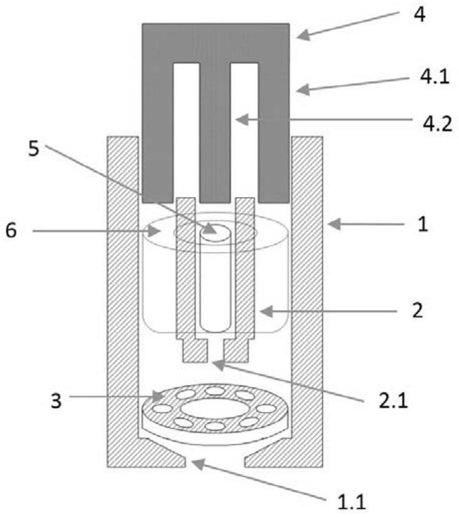

1.一种挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:包括外层套筒、内层套筒、分流器和活塞,其中:内层套筒位于外层套筒内,外层套筒和内层套筒底部分别开设有外层套筒喷嘴、内层套筒喷嘴;

分流器为分布有若干通孔的圆板,通孔包括中心孔和分布于中心孔周围的若干周边孔;分流器置于外层套筒底部,内层套筒喷嘴插入分流器中心孔;

活塞内设与内层套筒匹配的环形槽,使得活塞正好置入外层套筒、内层套筒间的环形腔以及内层套筒内腔。

2.如权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:所述的周边孔,其尺寸和形状均相同。

3.如权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:所述的中心孔孔径与内层套筒喷嘴外径相匹配。

4.如权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:所述的外层套筒喷嘴呈漏斗状。

5.如权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:所述的外层套筒内径和分流器直径相匹配,所述的外层套筒喷嘴入口内径小于分流器直径。

6.如权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:所述的内层套筒喷嘴内径小于外层套筒喷嘴出口内径。

7.如权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具,其特征在于:所述的活塞包括外层活塞体和内层活塞体,外层活塞体和内层活塞体间形成环形槽,外层活塞体与内层套筒、外层套筒间的环形腔匹配,内层活塞体与内层套筒内腔匹配。

8.权利要求1所述的挤制硫系玻璃光纤预制棒的双套筒挤压模具的使用方法,其特征在于,包括步骤:(1)将作为纤芯材料的硫系玻璃棒插入内层套筒内,硫系玻璃棒直径与内层套筒内径匹配;

(2)将作为包层材料的硫系玻璃套管插入外层套筒、内层套筒形成的空腔内,硫系玻璃套管内径与内层套筒外径匹配,其外径与外层套筒内径匹配,硫系玻璃套管和硫系玻璃棒长度相同;

(3)使硫系玻璃棒和硫系玻璃套管软化,同时在活塞顶端施加压力,从而从外层套筒喷嘴处挤压出具有芯包结构的硫系玻璃光纤预制棒。

9.如权利要求8所述的使用方法,其特征在于:所述的硫系玻璃棒和硫系玻璃套管的内外壁均进行抛光处理。

10.如权利要求8所述的使用方法,其特征在于:所述的硫系玻璃套管采用钻孔法获得。
