专利号: 201510191545X
申请人: 中蓝能源(深圳)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

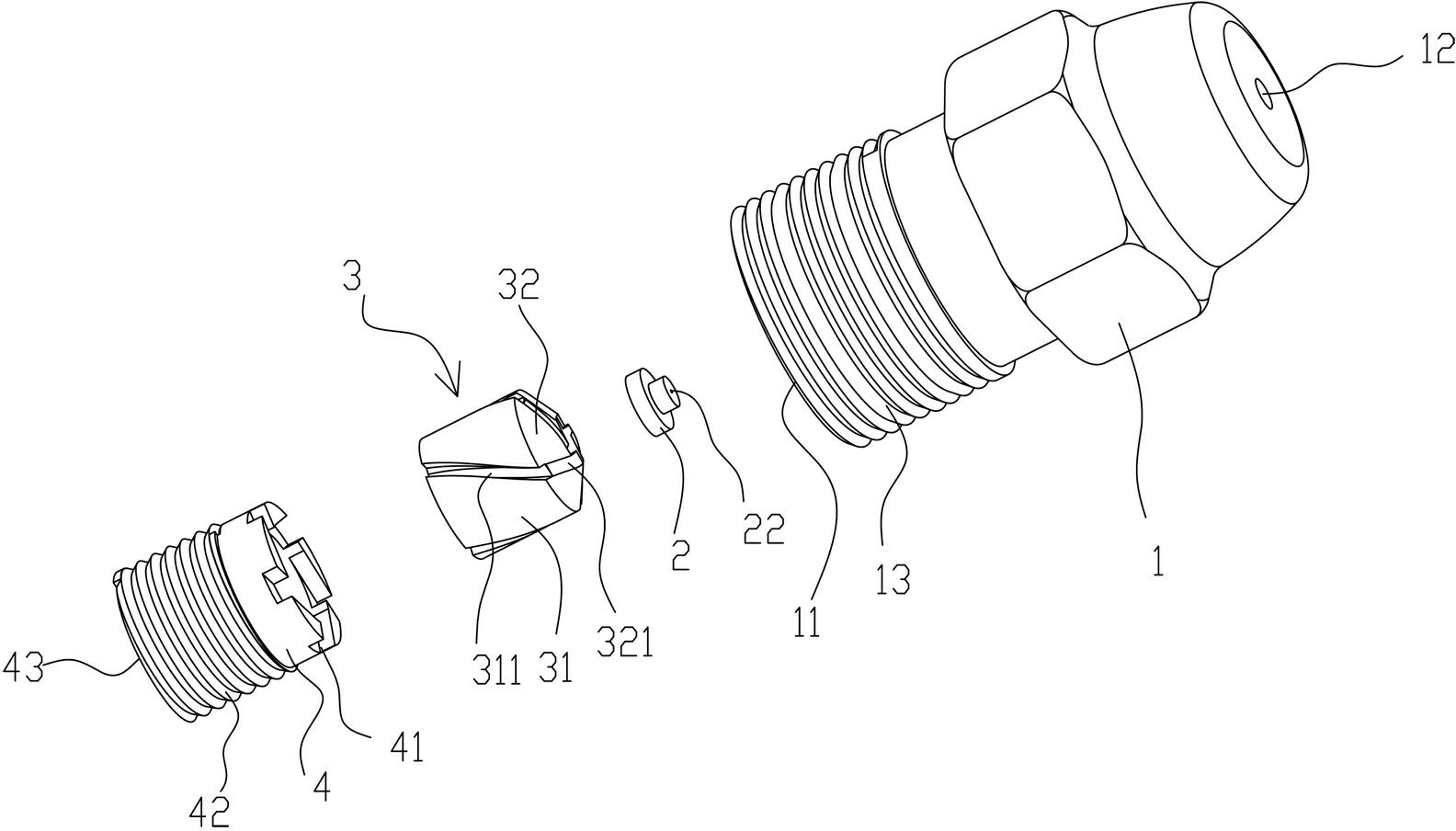

1.一种固液两相工质压力雾化喷嘴,其特征在于,包括: 外壳(1),外壳(I)的内部设有容置空间(11),外壳(I)的顶端设有与容置空间(11)相通的第一通孔(12);在所述外壳(I)的容置空间(11)内,从里到外依次设有雾化喷射件(2)、嵌件(3)和旋流芯(4); 雾化喷射件(2),由耐磨材料制成,设在所述外壳(I)的容置空间(11)内的靠第一通孔(12 )的一端,在所述雾化喷射件(2 )内沿轴向方向设有喷口,所述喷口的入口( 21)为内凹的喇叭形,所述喷口的出口(22)为圆孔; 嵌件(3),由柱体(31)和锥体(32)组成,所述锥体(32)的锥度与所述喇叭形的锥度一致,且所述锥体(32)的至少一部分紧贴在所述喇叭形上;在所述柱体(31)的柱面设有N条螺线陷流导流槽(311),其中,N是大于等于3的正整数,所述螺线陷流导流槽(311)的螺距为2-6倍的柱体长度;在所述锥体(32)设有与所述螺线陷流导流槽(311)条数相等的喷口切线导流槽(321),所述喷口切线导流槽(321) —端与所述螺线陷流导流槽(311)相连接,所述喷口切线导流槽(321)的另一端与所述喇叭形的底圆相切; 旋流芯(4 ),内设第二通孔(43 ),所述嵌件(3 )插在所述第二通孔(43 )内,在所述旋流芯(4)的靠所述嵌件(3)—端的端面上设有M条旋流芯导流槽(41),其中,M为小于N的正整数,所述旋流芯导流槽(41)与所述第二通孔(43)内切。

2.根据权利要求1所述的固液两相工质压力雾化喷嘴,其特征在于:所述螺线陷流导流槽(311)的螺距为3-5倍的柱体长度。

3.根据权利要求1或2所述的固液两相工质压力雾化喷嘴,其特征在于:所述雾化喷射件(2)是用钨合金材料制成的。

4.根据权利要求1或2所述的固液两相工质压力雾化喷嘴,其特征在于:所述锥体(32)的母线的延长线与锥体的中心线的延长线的夹角在30度至80度之间选择。

5.根据权利要求4所述的固液两相工质压力雾化喷嘴,其特征在于:所述锥体(32)的锥度决定喷嘴的雾化角度,改变所述锥体(32)的锥度可调整喷嘴的雾化角度。

6.根据权利要求1或2所述的固液两相工质压力雾化喷嘴,其特征在于:所述螺线陷流导流槽(311)的横截面为矩形或圆底矩形。

7.根据权利要求1或2所述的固液两相工质压力雾化喷嘴,其特征在于:所述喷口切线导流槽(321)为矩形或圆底矩形。

8.根据权利要求1或2所述的固液两相工质压力雾化喷嘴,其特征在于:所述旋流芯导流槽(41)为矩形或圆底矩形。

9.根据权利要求1或2所述的固液两相工质压力雾化喷嘴,其特征在于:在所述外壳(O的内部的容置空间(11)的内表面设有内螺纹,在所述旋流芯(4)的外表面设有外螺纹(42),通过所述内螺纹和所述外螺纹(42)将所述旋流芯(4)固定在所述容置空间(11)内。
