专利号: 2015101916274
申请人: 顾玉奎
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

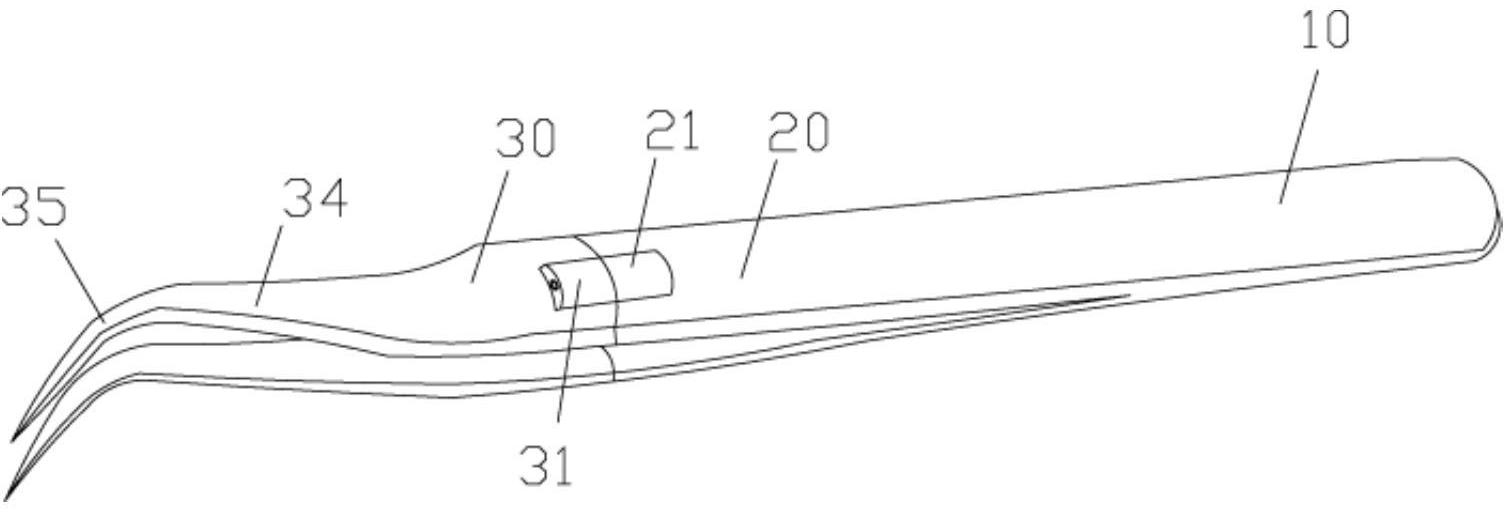

1.一种夹持部拆卸式镊子,包括本体,所述本体包括连接部(10)和镊臂(20),其特征在于:所述镊臂(20)的前端外壁上具有固定部(21),固定部(21)的中部具有插孔(22),插孔(22)的上部侧壁和下部侧壁上具有阶梯通孔(23),阶梯通孔(23)的小直径段(231)的外端伸出固定部(21)的侧壁,阶梯通孔(23)的大直径段(232)与插孔(22)的侧壁相通,弹性块(24)插套在大直径段(232)中,固定杆(25)插套并卡置在小直径段(231)中,固定杆(25)压靠在弹性块(24)上,弹性块(24)的另一端固定有钢球(26),钢球(26)的顶部伸入插孔(22)中,夹持部(30)的后端外壁具有连接块(31),连接块(31)上固定有插杆(32),插杆(32)插套在插孔(22)中,插杆(32)的外壁上具有的凹孔(33)中嵌套有钢球(26);

所述夹持部(30)的前端具有向前延伸的第一夹持部(34),第一夹持部(34)的顶端具有折弯夹持部(35);

所述连接块(31)上具有连接阶梯通孔(311),插杆(32)的顶部具有螺接部(321),螺接部(321)的顶端具有螺栓头(322),螺栓头(322)在连接阶梯通孔(311)的大直径通孔段处,螺接部(321)螺接在连接阶梯通孔(311)的小直径通孔段处的内螺纹中。

2.根据权利要求1所述的一种夹持部拆卸式镊子,其特征在于:所述固定杆(25)压靠在弹性块(24)处的端面中部具有插接部(251),插接部(251)嵌套在弹性块(24)对应端面上具有的主插接孔(241)中。

3.根据权利要求2所述的一种夹持部拆卸式镊子,其特征在于:所述弹性块(24)的另一端具有球面凹槽(242),钢球(26)嵌套在球面凹槽(242)中粘结固定在球面凹槽(242)的底面上。
