专利号: 2015101941825
申请人: 顾玉奎
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

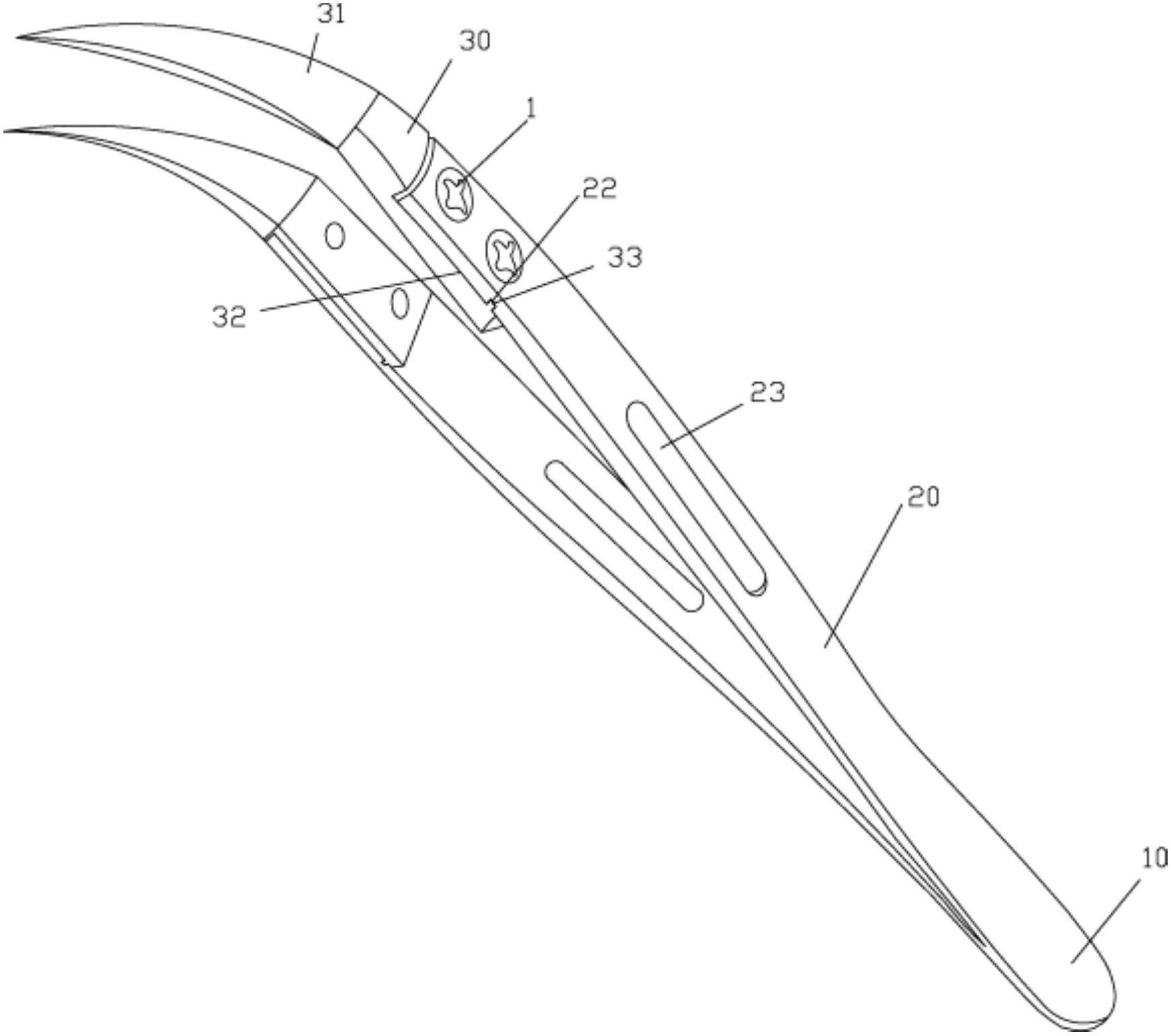

1.一种具有可调防护套及夹持部的工业镊子,包括本体,所述本体包括连接部(10)和镊臂(20),其特征在于:夹持部(30)的前端为弧形状的由后向前渐次缩小的尖部(31),夹持部(30)的后端外壁具有缺口(32),镊臂(20)的前端处于缺口(32)处,固定螺栓(1)插套在镊臂(20)的前端具有的阶梯通孔(21)中并螺接在缺口(32)的底面侧壁上,缺口(32)的后端的侧底面壁上具有弧形限位块(33),弧形限位块(33)插套在镊臂(20)的前端对应的弧形凹槽(22)中,匚字形截面的防滑块(4)插套在镊臂(20)上,防滑套(4)的顶板和底板的端部具有向镊臂(20)的内侧壁中部延伸的挡边(41),挡边(41)压靠在镊臂(20)的内侧壁上,防滑套(4)的外壁面上具有多个耐磨凸点(42)。

2.根据权利要求1所述的一种具有可调防护套及夹持部的工业镊子,其特征在于:所述缺口(32)的前端面为弧形面,镊臂(20)的前端面为弧形面,缺口(32)的前端面与镊臂(20)的前端面之间具有间距(2)。

3.根据权利要求2所述的一种具有可调防护套及夹持部的工业镊子,其特征在于:所述弧形凹槽(22)的壁面上粘附有耐磨层(221)。

4.根据权利要求3所述的一种具有可调防护套及夹持部的工业镊子,其特征在于:所述镊臂(20)的中部具有长形通槽(23),防滑套(4)的中部具有两个上下排列的横向夹持块(43),两个横向夹持块(43)插套在长形通槽(23)中,上方的横向夹持块(43)的端部具有向上延伸的主挡边(44),下方的横向夹持块(43)的端部具有向下延伸的主挡边(44),上方的横向夹持块(43)压靠在长形通槽(23)的上壁面上,下方的横向夹持块(43)压靠在长形通槽(23)的下壁面上。

5.根据权利要求4所述的一种具有可调防护套及夹持部的工业镊子,其特征在于:所述防滑套(4)的顶板的挡边(41)的底面具有上部为大直径段下部为小直接段的阶梯形孔(411),对应的上方的横向夹持块(43)的主挡边(431)的顶面具有上部为小直接段下部为大直径段的阶梯形孔(411),连接弹性杆(5)的两端具有径向延伸的延伸边(51),连接弹性杆(5)的两端嵌套在对应的阶梯形孔(411)中,延伸边(51)嵌套在阶梯形孔(411)的大直径段中。

6.根据权利要求5所述的一种具有可调防护套及夹持部的工业镊子,其特征在于:所述防滑套(4)的底板的挡边(41)的顶面具有下部为大直径段上部为小直接段的阶梯形孔(411),对应的下方的横向夹持块(43)的主挡边(431)的底面具有下部为小直接段上部为大直径段的阶梯形孔(411),连接弹性杆(5)的两端嵌套在对应的阶梯形孔(411)中,延伸边(51)嵌套在阶梯形孔(411)的大直径段中。
