专利号: 2015101966413
申请人: 浙江海洋学院
专利类型:发明专利
专利状态:无效专利
专利领域: 肥料;肥料制造〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

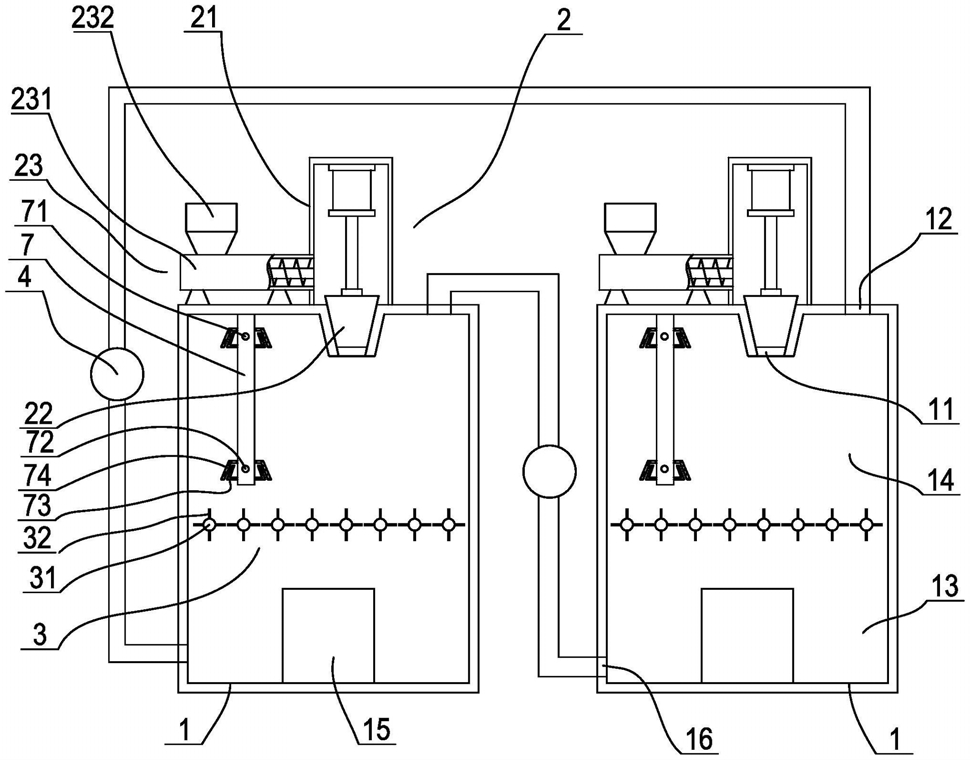

1.一种污泥堆肥系统,包括污泥脱水装置、依次排列的二个发酵仓、往发酵仓内投送污泥的投送机构,其特征是,所述发酵仓的顶部设有出气口,发酵仓的下部设有污泥隔离架,污泥隔离架将发酵仓分隔成上部的发酵腔和下部的出料腔,发酵仓下部的出料腔侧壁上设有进气口和出料门,第一个发酵仓的出气口通过管道与第二个发酵仓的进气口相连接,第二个发酵仓的出气口通过管道与第一个发酵仓的进气口相连接,连接二个发酵仓的出气口与进气口的管道上分别设有气泵,所述污泥隔离架包括若干支撑转轴,支撑转轴在发酵仓内由左侧至右侧水平地等间距依次排列,支撑转轴上沿轴向等间距地设有若干支撑支架,所述支撑支架由若干沿支撑转轴径向延伸并围绕支撑转轴均匀布置的支撑杆构成,支撑转轴的一端伸出发酵仓外,并在支撑转轴伸出发酵仓外的端部设置联动齿轮,相邻的支撑转轴上的联动齿轮之间相互啮合,其中左侧的第一根支撑转轴通过传动机构与一驱动电机相连接。

2.根据权利要求1所述的污泥堆肥系统,其特征是,发酵仓的顶部还设有投料口,所述投料口呈上大下小的倒圆锥形,所述投送机构包括罩设在发酵仓投料口的罩筒、设置在罩筒内与投料口适配并可自动升降的锥形堵头、与罩筒的侧壁连通的螺旋输送机,螺旋输送机上部横截面呈矩形的料斗内设有与料斗适配的隔板,隔板通过设置在两个相对侧边中间位置的转轴与料斗转动连接,隔板的另二个相对侧边上分别设有磁吸条,料斗内侧壁在对应磁吸条位置设有与磁吸条的极性相反的磁吸片。

3.根据权利要求1所述的污泥堆肥系统,其特征是,所述的第一根支撑转轴的两端均伸出发酵仓外,所述传动机构包括设置在第一根支撑转轴上远离联动齿轮一端的摆动圆盘、设置在发酵仓外侧壁与第一根支撑转轴平行的正向驱动轴和反向驱动轴,正向驱动轴和反向驱动轴对称地分布于摆动圆盘的两侧,正向驱动轴和驱动电机相连接,正向驱动轴和反向驱动轴上分别沿轴向设有驱动盘和转向齿轮,正向驱动轴和反向驱动轴上的转向齿轮相互啮合,摆动圆盘上设有四个沿径向延伸至边缘的卡槽,四个卡槽在摆动圆盘的圆周方向等间距分布,驱动盘上设有二根在圆周方向等间距分布的拨杆,当正向驱动轴的驱动盘上的一根拨杆位于摆动圆盘的第一个卡槽开口处时,反向驱动轴的驱动盘上的一根拨杆位于与所述第一个卡槽相对的第三个卡槽的开口处。

4.根据权利要求1或2或3所述的污泥堆肥系统,其特征是,所述发酵仓的顶部设有竖直地向下延伸并且下端部封闭的传热管,传热管在靠近发酵仓顶部的上端的管壁上设有散热孔,传热管下端的管壁上设有吸热孔,传热管外侧管壁在吸热孔的下侧设有上端开口的下防护罩,传热管外侧管壁在吸热孔的上侧设有下端开口的上防护罩,上、下防护罩均呈上小下大的圆锥台形,上防护罩包覆在下防护罩外侧,上、下防护罩之间留有间隙。
