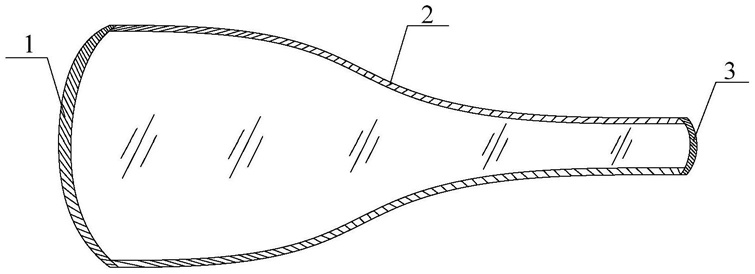

1.一种表面镀覆纳米薄膜的特种光锥，包括：锥体、大端和小端，其特征在于：大端和小端的表面分别镀覆300-2000nm波段、厚度范围为50-500nm的宽带增透纳米薄膜，实心锥体的锥面镀覆厚度范围为100-1000nm的SiO2/ZrO2膜系高反纳米薄膜。

2.根据权利要求1所述的表面镀覆纳米薄膜的特种光锥，其特征在于：特种光锥大端直径D范围为40-100mm，小端直径d范围为8-20mm，长度L范围为200-500mm，光锥锥度计算公式为

3.根据权利要求1或2所述的表面镀覆纳米薄膜的特种光锥，其特征在于：

300-2000nm波段的宽带增透纳米薄膜是采用Al2O3、MgF2、TiO2及SiO2四种镀膜材料，以质量比Al2O3：MgF2：TiO2：SiO2＝1：1：1：4，通过真空镀膜法在特种光锥大、小锥面上按Al2O3、MgF2、TiO2、SiO2先后顺序依次进行蒸镀获得4层薄膜，每层薄膜对应一种材料。

4.根据权利要求1或2所述的表面镀覆纳米薄膜的特种光锥，其特征在于：SiO2/ZrO2膜系的高反纳米薄膜是采用SiO2和ZrO2两种镀膜材料，以质量比SiO2：ZrO2＝1：2，通过真空镀膜法在特种光锥锥面上按SiO2到ZrO2先后顺序依次进行蒸镀获得2层薄膜，每层薄膜对应一种材料。

5.根据权利要求1所述的表面镀覆纳米薄膜的特种光锥，其特征在于：光锥是由冕牌普通玻璃制作而成的。

6.根据权利要求3或4所述的表面镀覆纳米薄膜的特种光锥，其特征在于：镀膜材料纯度为99.99-99.999％。
