专利号: 2015101993849
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

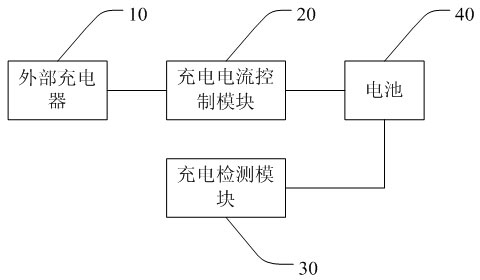

1.一种准确检测充电状态的移动终端,其特征在于,包括:

充电电流控制模块,用于检测外部充电器输入的充电电流,当所述充电电流为外部充电器滤波电容释放的电流时,不输出所述充电电流;当所述充电电流为非外部充电器滤波电容释放的电流时,输出所述充电电流给电池充电;

充电检测模块,用于检测电池的正极的电量是否增加,在所述电量未增加时,使移动终端显示电池未在充电;在所述电量增加时,使移动终端显示电池正在充电。

2.根据权利要求1所述的准确检测充电状态的移动终端,其特征在于,所述充电电流控制模块包括:充电电流检测单元,用于检测外部充电器输入的充电电流,并输出参考电流到电流比较器单元;

电流比较器单元,用于比较外部充电器输入的充电电流和参考电流的大小,当外部充电器输入的充电电流大于参考电流时,控制三极管控制单元输出充电电流给电池充电;当外部充电器输入的充电电流小于参考电流时,控制三极管控制单元不输出充电电流;

所述三极管控制单元,用于根据电流比较器模块的控制,输出充电电流给电池充电。

3.根据权利要求1所述的准确检测充电状态的移动终端,其特征在于,所述充电检测模块包括:充电电压检测单元,用于检测电池的正极的电量是否增加,在所述电量未增加时,输出第一使能信号给中央处理器;在所述电量增加时,输出第二使能信号给中央处理器;

中央处理器,用于接收充电电压检测单元输入的使能信号,在接收到第一使能信号时,输出控制信号使MOS管控制单元关断;在接收到第二使能信号时,输出控制信号使MOS管控制单元导通;

MOS管控制单元,用于根据中央处理器的控制信号,关断或导通充电判断单元与中央处理器的连接;

充电判断单元,用于检测MOS管控制单元的通断,在MOS管控制单元关断时,使移动终端显示电池未在充电;在MOS管控制单元导通时,使移动终端显示电池正在充电。

4.根据权利要求3所述的准确检测充电状态的移动终端,其特征在于,所述中央处理器包括:存储器单元,用于存储充电电压检测单元输入的使能信号;

指令寄存器单元,用于寄存存储器单元存储的使能信号;

处理器单元,用于调用指令寄存器单元寄存的使能信号,在使能信号为第一使能信号时,输出控制信号使MOS管控制单元关断;在使能信号为第二使能信号时,输出控制信号使MOS管控制单元导通。

5.根据权利要求1所述的准确检测充电状态的移动终端,其特征在于,所述MOS管控制单元包括PMOS管。

6.一种基于权利要求1所述的移动终端的充电状态检测方法,其特征在于,包括如下步骤:A、检测外部充电器输入的充电电流;

B、在所述充电电流为外部充电器滤波电容释放的电流时,不输出所述充电电流;在所述充电电流为非外部充电器滤波电容释放的电流时,输出所述充电电流给电池充电;

C、检测电池的正极的电量是否增加;

D、在所述电量未增加时,使移动终端显示电池未在充电;在所述电量增加时,使移动终端显示电池正在充电。

7.根据权利要求6所述的充电状态检测方法,其特征在于,所述步骤A具体包括:充电电流检测单元检测外部充电器输入的充电电流,并输出参考电流到电流比较器单元。

8.根据权利要求7所述的充电状态检测方法,其特征在于,所述步骤B具体包括:电流比较器单元比较外部充电器输入的充电电流和参考电流的大小,在外部充电器输入的充电电流大于参考电流时,控制三极管控制单元输出充电电流给电池充电;在外部充电器输入的充电电流小于参考电流时,控制三极管控制单元不输出充电电流。

9.根据权利要求8所述的充电状态检测方法,其特征在于,所述步骤C具体包括:充电电压检测单元检测电池的正极的电量是否增加,在所述电量未增加时,输出第一使能信号给中央处理器;在所述电量增加时,输出第二使能信号给中央处理器。

10.根据权利要求9所述的充电状态检测方法,其特征在于,所述步骤D具体包括:D1、中央处理器接收使能信号,在接收到第一使能信号时,输出控制信号使MOS管控制单元关断;在接收到第二使能信号时,输出控制信号使MOS管控制单元导通;

D2、充电判断单元检测MOS管控制单元的通断,在MOS管控制单元关断时,使移动终端显示电池未在充电;在MOS管控制单元导通时,使移动终端显示电池正在充电。
