3+

1.一种Gd2O3:Dy 纳米颗粒的合成方法，其特征在于，它依次包括以下步骤：（1）将Gd2O3和Dy2O3加入到HNO3溶液中，加热至溶液澄清；

（2）取尿素或柠檬酸作为配体，聚乙二醇、烷基苯磺酸钠、十二烷基磺酸钠或十六烷基三甲基溴化铵作为分散剂，加水配成溶液；

（3）将步骤（1）和（2）配得的溶液搅拌混合形成混合液，再将混合液加热至50～80℃逐渐蒸发形成透明溶液，并保温至少2 h，之后继续升温至100～120℃蒸发得到固化凝胶，再将固化凝胶加热使其发生自燃，得到金属离子与配体形成的配合物；

（4）将燃烧所得的配合物研磨，之后升温到至少600℃、保温至少2h，最后冷却。

3+

2.如权利要求1所述的Gd2O3:Dy 纳米颗粒的合成方法，其特征在于：各物质的用量分3+ 3+

别按照以下比例设置Gd ：配体：分散剂=1:1～3:1～3，其比例关系为摩尔比；Dy 的用3+

量小于等于Gd 用量的1%，其中百分比为摩尔百分比。

3+

3.如权利要求1或2所述的Gd2O3:Dy 纳米颗粒的合成方法，其特征在于，它具体是按照以下步骤进行的：（1）将准确称取的Gd2O3和Dy2O3加入到浓HNO3中，再加热至溶液澄清，然后加入适量3+ 3+

去离子水，配得含Gd(NO3)3和Dy(NO3)3的透明溶液；其中，Dy 的用量小于等于Gd 用量的1%，所述百分比为摩尔百分比；

（2）量取尿素或柠檬酸作为配体，聚乙二醇、烷基苯磺酸钠、十二烷基磺酸钠或十六烷基三甲基溴化铵作为分散剂，在搅拌下加入去离子水配成溶液；其中，各物质的用量按照下3+

述摩尔比设置Gd ：配体：分散剂=1:1～3:1～3；

（3）将步骤（1）和（2）配得的溶液在搅拌下混合形成混合液，再将混合液逐渐加热至50～80℃蒸发形成透明溶液并保温至少2 h，之后继续升温至100～120℃蒸发得到固化凝胶，再将固化凝胶移入坩埚中升温至300℃使其发生自燃, 制得金属离子与配体形成的配合物；

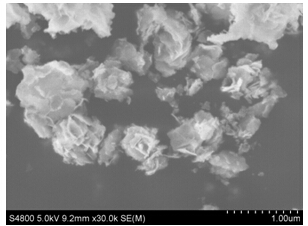

（4）将燃烧所得的配合物研磨，之后放入马弗炉中快速升温到至少600℃、保温至少2h，最后待自然冷却至室温即可。
