专利号: 2015102058904
申请人: 林智勇
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

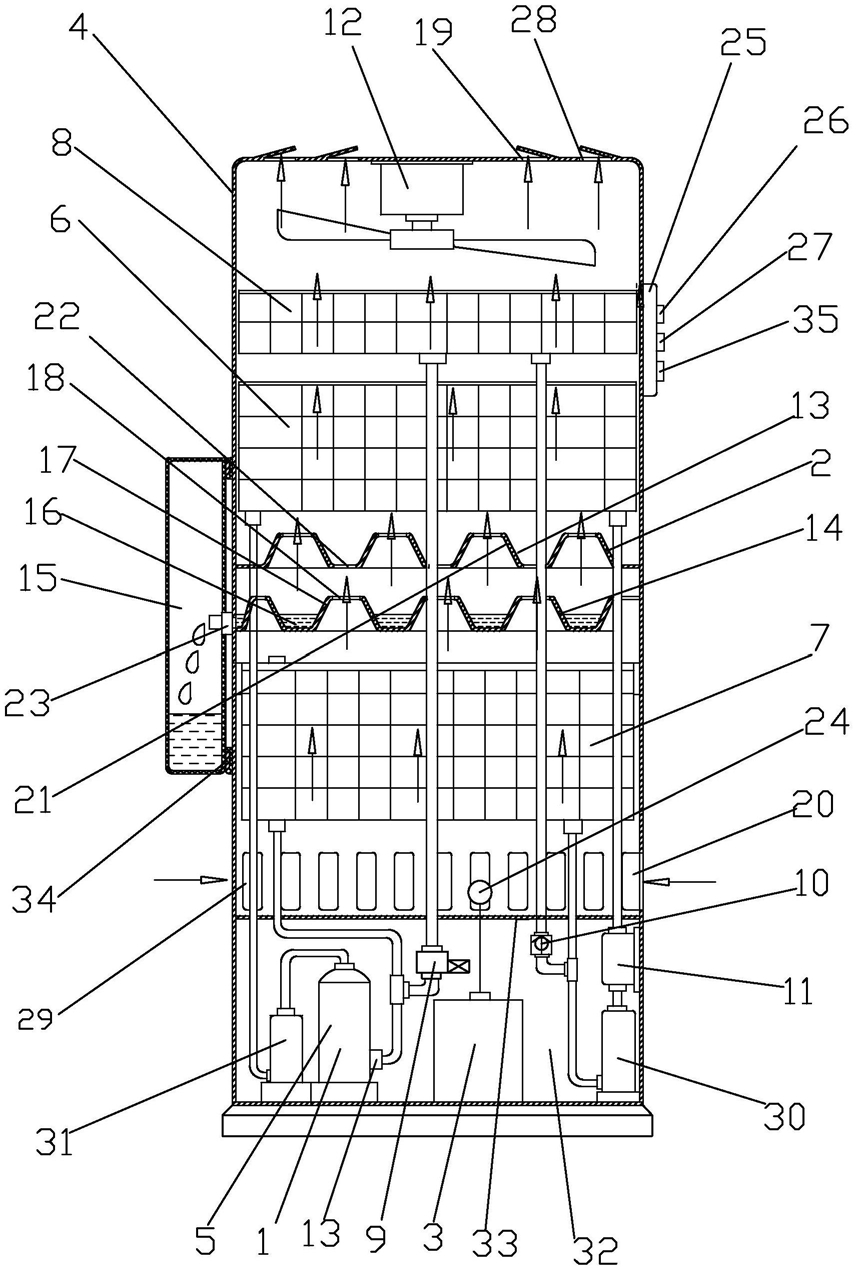

1.智能除湿机,其特征在于:所述的智能除湿机,包括有热泵装置(1)、集水装置(2)、控制器(3)以及外壳(4);热泵装置(1)包括有压缩机(5)、蒸发器(6)、第一散热器(7)、第二散热器(8)、电磁阀(9)、单向阀(10)、膨胀阀(11)以及风机(12),压缩机(5)的冷媒输出接头(13)与第一散热器(7)以及电磁阀(9)连接,第一散热器(7)与膨胀阀(11)连接,膨胀阀(11)连接与蒸发器(6)连接,蒸发器(6)与压缩机(5)连接,电磁阀(9)与第二散热器(8)连接,第二散热器(8)与单向阀(10)连接,单向阀(10)与膨胀阀(11)连接;集水装置(2)包括有集水槽(14)以及接水箱(15),集水槽(14)与接水箱(15)连通,集水槽(14)设有凹槽(16)以及凸台(17),凸台(17)设有透气孔(18);外壳(4)设有排气口(19)以及进气口(20),风机(12)、蒸发器(6)第一散热器(7)以及第二散热器(8)设于排气口(19)与进气口(20)之间,透气孔(18)与排气口(19)以及进气口(20)连通,集水槽(14)位于蒸发器(6)与第一散热器(7)之间,第二散热器(8)位于风机(12)与蒸发器(6)之间;控制器(3)通过控制线与压缩机(5)以及风机(12)连接。

2.根据权利要求1所述的智能除湿机,其特征在于:所述的集水槽(14)设有多层,最下面一层集水槽(14)的凹槽(16)的槽底设有排水接头(23),排水接头(23)与接水箱(15)连通;非最下面一层的集水槽(14)的凹槽(16)的槽底设有排水孔(22),集水槽(14)之间留有空间,每层集水槽(14)设有多个凹槽(16)以及多个凸台(17),每层的集水槽(14)的凸台(17)的透气孔(18)互相连通,每层非最下面一层集水槽(14)的凹槽(16)的排水孔(22)互相连通。

3.根据权利要求1所述的智能除湿机,其特征在于:所述的控制器(3)设有湿度传感器(24)以及控制面板(25),控制面板(25)设有自动控制开关(26)、冷气输出开关(27)以及停止开关(35),湿度传感器(24)安装于进气口(20),湿度传感器(24)通过传感线与控制器(3)连接。

4.根据权利要求2所述的智能除湿机,其特征在于:所述的每层的集水槽(14)的凹槽(16)设有多个,每个凹槽(16)相互连通。

5.根据权利要求2所述的智能除湿机,其特征在于:所述的最低一层的集水槽(14)的透气孔(18),对着上一层集水槽(14)的凹槽(16)的背面位置(21);上一层的凹槽(16)的背面位置(21)对着下一层凸台(17)的透气孔(18);使由透气孔(18)出来的湿蒸汽直接喷在凹槽(16)的背面位置(21)上。

6.根据权利要求1所述的智能除湿机,其特征在于:所述的排气口(19)设有多个,排气口(19)设于外壳(4)的上端面(28),进气口(20)设有多个,进气口(20)设于外壳(4)的周壁(29);风机(12)位于排气口(19)的下面,第二散热器(8)位于风机(12)的下面,蒸发器(6)位于第二散热器(8)下面,集水槽(14)位于蒸发器(6)下面,第一散热器(7)位于集水槽(14)下面,第一散热器(7)位于进气口(20)的上方;风机(12)的机座、第二散热器(8)、蒸发器(6)、集水槽(14)以及第一散热器(7)与外壳(4)的固定连接。

7.根据权利要求1所述的智能除湿机,其特征在于:所述的集水槽(14)由铝合金板构成。

8.根据权利要求1所述的智能除湿机,其特征在于:所述的热泵装置(1)包括有储存器(30)以及气液分离器(31);膨胀阀(11)与储存器(30)连接,储存器(30)与第一散热器(7)以及第二散热器(8)连接;压缩机(5)与气液分离器(31)连接,气液分离器(31)与蒸发器(6)连接;外壳(4)设有控制室(32),压缩机(5)、气液分离器(31)、储存器(30)以及膨胀阀(11)设于控制室(32)内。

9.根据权利要求8所述的智能除湿机,其特征在于:所述的控制室(32)位于进气口(20)的下方,控制室(32)设有隔板(33),将控制室(32)与进气口(20)隔开。

10.根据权利要求1所述的智能除湿机,其特征在于:所述接水箱(15)设于外壳(4)外面,外壳(4)设有挂钩(34),接水箱(15)挂在挂钩(34)上。
