1.一种曼尼希双碱的制备方法，其特征是：一种以丙酮、乙酰丙酮或苯乙酮作为酮组分的曼尼希双碱化合物，该化合物具有如下结构通式：其中：

R＝4-CN,4-CF3,4-NO2,3-NO2,3-CF3-4-Cl,3-Cl-4-F,3,4-Cl2,4-COOH；

其制备方法是：称取丙酮、37％甲醛水溶液分别与相应的芳香胺化合物以物质的量摩尔比之比为61:6:1置于烧瓶中，加入催化量的硅磺酸，1mmol芳香胺使用0.14g硅磺酸，在

50℃下搅拌，采用薄层层析法跟踪检测至反应完全，过滤除去硅磺酸，滤液减压蒸馏除去溶剂，固体用乙醇洗涤得粗品，粗品用乙醇重结晶，抽滤，得到以丙酮作为酮组分的曼尼希双碱化合物；

反应方程式如下：

其中：

R＝4-CN,4-CF3,4-NO2,3-NO2,3-CF3-4-Cl,3-Cl-4-F,4-COOH。

2.如权利要求1所述的曼尼希双碱的用途，其特征是：以丙酮作为酮组分的曼尼希双碱化合物在金属缓蚀成膜材料中的用途：-1

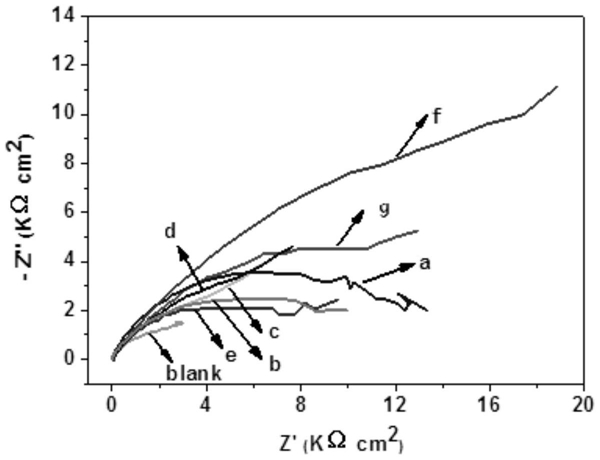

以丙酮作为酮组分的曼尼希双碱化合物自组装膜覆盖的铜电极在0.1mol·L NaCl溶液中的缓蚀效率；

0

η％＝(Rp-Rp)/Rp×100％

0

上式中，Rp和Rp分别为空白溶液和含曼尼希双碱的溶液中铜电极的极化电阻；

所述的以丙酮作为酮组分的曼尼希双碱化合物吸附在洁净的铜电极表面以后，使铜电极在氯化钠溶液中的腐蚀速度明显下降。
