1.电子辐射技术制备阻燃纺织品的方法，其特征在于：将纺织品浸轧或涂层阻燃整理液后，电子束辐射后烘干或焙烘，制得阻燃纺织品；所述阻燃整理液包含树脂类交联剂及有机磷系阻燃剂。

2.根据权利要求1所述的方法，其特征在于：所述纺织品包括天然纤维(棉、麻、丝、毛、竹等天然纤维)、合成纤维(涤纶、锦纶、丙纶等)或其混纺纤维及高分子材料(聚酯、聚酰胺、聚乙烯、聚丙烯等)，对其形态、编织方式无限制。

3.根据权利要求1所述的方法，其特征在于：所述纺织品浸轧阻燃整理液后的轧余率为60～120％，涂层阻燃整理液厚度为0～50um；所述整理液温度为室温，无需加热或冷冻。

4.根据权利要求1所述的方法，其特征在于：所述辐射量范围为0～80KGy及所对应其它辐射单位转换数值。

5.根据权利要求1所述的方法，其特征在于：所述电子束辐射时气氛环境、温度条件均不限制，气氛环境可为大气环境、真空环境或含氮气和/或氦气的惰性气体环境。

6.根据权利要求1所述的方法，其特征在于：所述烘干或焙烘过程，可通过烘箱焙烘、热空气处理、高温熨斗及滚筒处理等实现，烘干\焙烘温度范围为80～140℃，时间为0～

120s。

7.根据权利要求1所述的方法，其特征在于：所述阻燃剂包括磷酸酯类、含氮有机磷类、亚磷酸酸、有机磷盐、磷杂环化合物及聚合物磷酸酯中的一种或一种以上混合，浓度为

50～500g/L；

所述交联剂包括环氧树脂、氨基树脂、酚醛树脂、醇酸树脂、丙烯酸树脂或多异氰酸酯中的一种或一种以上混合，浓度为20～150g/L。

8.根据权利要求1所述的方法，其特征在于：所述阻燃整理剂中溶剂优选水。

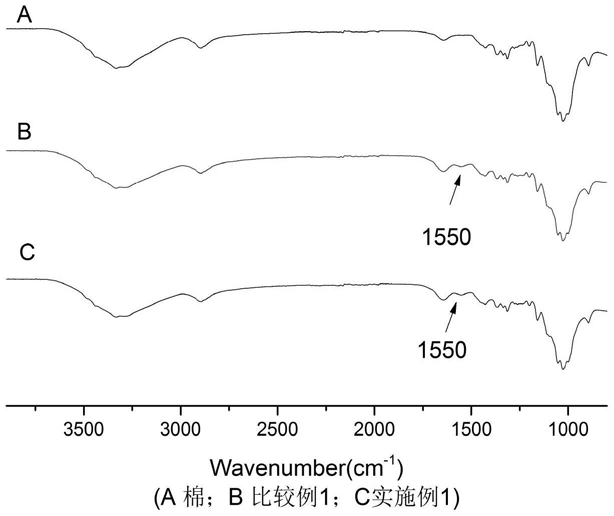

9.根据权利要求1所述的方法，其特征在于：所述阻燃整理剂可与其它功能整理剂复配使用、不影响其它功能整理剂效果。
