专利号: 201510222179X
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

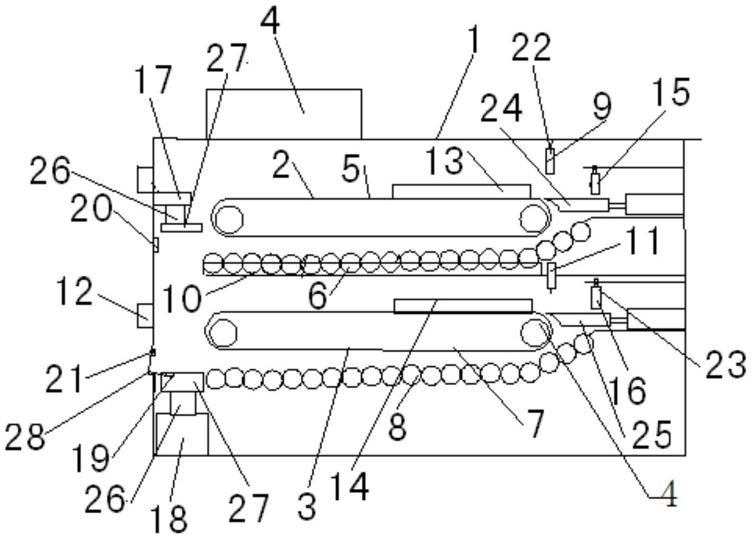

1.一种夹心糕点生产装置,包括装置箱体(1),其特征在于:所述的装置箱体(1)内的上层切断送料部件(2)和下层切断送料部件(3)分别与PLC控制箱(4)连接,上层切断送料部件(2)和下层切断送料部件(3)与驱动部件连接,上层切断送料部件(2)包括上层主传送带(5)和上层从动辊道(6),下层切断送料部件(3)包括下层主传送带(7)和下层从动辊道(8),上层从动辊道(6)布置在上层主传动带(5)下方,下层从动辊道(8)布置在下层主传送带(7)下方,上层主传动带(5)尾部设置上层伸缩切刀(9),上层从动辊道(6)设置在夹心涂料盒(10)内,下层主传送带(7)尾部设置下层伸缩切刀(11),上层伸缩切刀(9)和下层伸缩切刀(11)分别与PLC控制箱(4)连接;

所述的上层主传送带(5)尾部位置设置上层光电触发开关(15),下层主传送带(7)尾部位置设置下层光电触发开关(16),上层光电触发开关(15)和下层光电触发开关(16)分别与PLC控制箱(4)连接,上层原料(13)与上层光电触发开关(15)接触时,所述的PLC控制箱(4)设置为能够控制上层伸缩切刀(9)切割上层原料(13)的结构,下层原料(14)与下层光电触发开关(16)接触时,PLC控制箱(4)设置为能够控制下层伸缩切刀(11)切割下层原料(14)的结构;

下压部件(18)上表面位置设置下光电开关(19),靠近上压部件(17)的装置箱体(1)内壁上设置上光电开关(20),下层主传送带(7)和下层从动辊道(8)之间的装置箱体(1)内壁上设置中光电开关(21),所述的上光电开关(20)、中光电开关(21)及下光电开关(19)分别与PLC控制箱(4)连接。

2.根据权利要求1所述的夹心糕点生产装置,其特征在于:所述的装置箱体(1)上设置糕点上料窗口(12),装置箱体(1)内靠近糕点上料窗口(12)位置设置上压部件(17)和下压部件(18),所述的上压部件(17)与能够控制上压部件(17)伸缩的PLC控制箱(4)连接,下压部件(18)与能够控制下压部件(18)伸缩的PLC控制箱(4)连接。

3.根据权利要求2所述的夹心糕点生产装置,其特征在于:从糕点上料窗口(12)进入装置箱体(1)的上层原料(13)设置为能够从上层主传送带(5)输送到上层伸缩切刀(9)下方位置,再翻转输送到上层从动辊道(6)上的结构,从糕点上料窗口(12)进入装置箱体(1)的下层原料(14)设置为能够从下层主传送带(7)输送到下层伸缩切刀(11)位置,再翻转输送到下层从动辊道(8)上的结构。

4.根据权利要求1所述的夹心糕点生产装置,其特征在于:所述的生产装置包括上切断部件(22)和下切断部件(23),上切断部件(22)由上层伸缩切刀(9)和上层伸缩切板(24)组成,下切断部件(23)由下层伸缩切刀(11)和下层伸缩切板(25)组成,上层伸缩切板(24)和下层伸缩切板(25)分别与装置箱体(1)内壁连接,上层伸缩切板(24)与能够控制伸缩的PLC控制箱(4)连接,下层伸缩切板(25)与能够控制伸缩的PLC控制箱(4)连接。

5.根据权利要求2所述的夹心糕点生产装置,其特征在于:所述的上压部件(17)和下压部件(18)分别由花纹压板(26)和伸缩杆(27)组成。

6.根据权利要求2所述的夹心糕点生产装置,其特征在于:靠近下压部件(18)的装置箱体(1)上设置有夹心糕点出料口(28)。
