专利号: 2015102222769
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

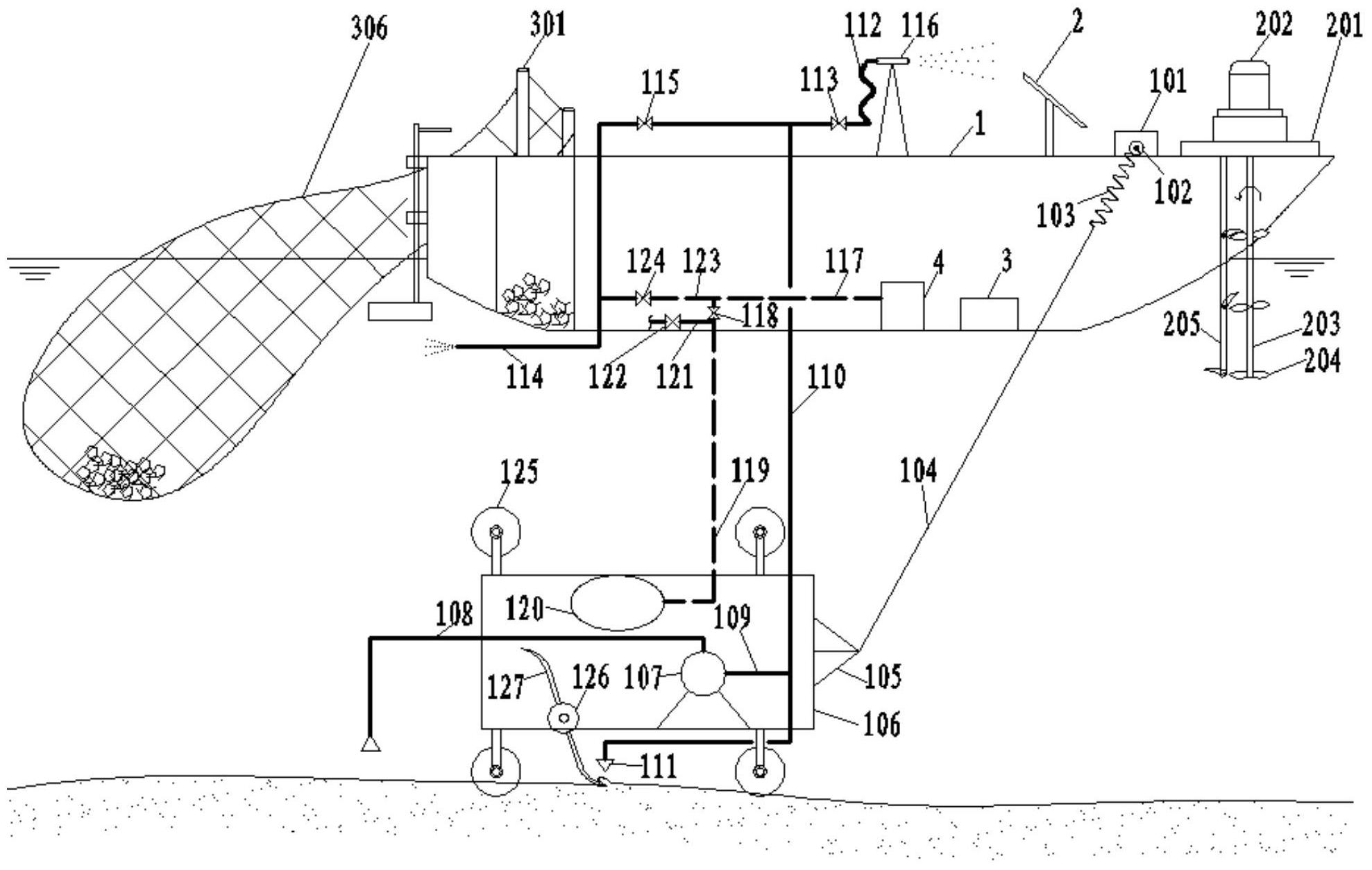

1.一种污染水体泥水同步修复船,其特征在于该同步修复船包括船体、扰动系统、水草收割系统以及漂浮物收集系统;所述扰动系统通过两根钢索(104)与位于所述船体(1)前方的支架(101)连接,所述扰动系统置于所述船体(1)后下方的泥面上,所述水草收割系统固定在所述船体(1)的前部,所述水草收割系统对称设置在所述船体(1)的左右两侧,所述漂浮物收集系统安装在所述船体(1)的中后部。

2.根据权利要求1所述一种污染水体泥水同步修复船,其特征在于所述扰动系统包括防翻车(106)、连接座(105)以及旋转犁铧(127);所述支架(101)固定安装在所述船体(1)上,调节杆(102)横穿过所述支架(101)的中心孔,所述调节杆(102)的两端分别与两根弹性调节绳(103)的一端连接,所述两根弹性调节绳(103)的另一端分别与所述两根钢索(104)的一端相连,所述两根钢索(104)的另一端汇合后与所述连接座(105)连接,所述连接座(105)与所述防翻车(106)固定连接,所述防翻车(106)的上下部分别安装四个对称设置的车轮(125);所述防翻车(106)底板上设置有离心泵(107)、第一电动机(128)以及转辊(126),所述离心泵(107)分别与吸水管(108)和压水管(109)连接,所述吸水管(108)的吸水口安装在所述防翻车(106)的后方下侧,所述压水管(109)通过三通分别与水力扰动喷头(111)以及泥浆输送管(110)的一端相连,所述水力扰动喷头(111)对准所述旋转犁铧(127)的前方,所述泥浆输送管(110)的另一端经三通后的一路经喷洒控制阀(113)以及软管(112)与喷洒装置(116)相连,所述泥浆输送管(110)的另一端经三通后的另一路经泥浆喷射控制阀(115)与泥浆喷射管(114)相连,所述泥浆喷射管(114)的出口设在所述船体(1)的后下方并指向后方;鼓风机(4)安装在所述船体(1)内,所述鼓风机(4)的出口接曝气管(117)的一端,所述曝气管(117)的另一端经三通后的一路经曝气扰动管(123)以及曝气扰动控制阀(124)与所述泥浆喷射管(114)相连,所述曝气管(117)的另一端经三通后的另一路经充气控制阀(118)以及充气管(119)与气囊(120)相连,所述充气管(119)与旁路气体管线中的气体调节管(121)以及气体调节控制阀(122)相连;所述第一电动机(128)与所述转辊(126)相连,所述旋转犁铧(127)安装在所述转辊(126)上。

3.根据权利要求1所述一种污染水体泥水同步修复船,其特征在于所述水草收割系统包括第二电动机(202)、旋转轴(203)以及固定轴(205),所述第二电动机(202)通过台架(201)固定于所述船体(1)的前方两侧之上,所述第二电动机(202)通过联轴器与所述旋转轴(203)连接,所述旋转轴(203)上安装旋转刀片(204),装有固定刀片(206)的所述固定轴(205)与所述旋转轴(203)平行固定在所述台架(201)的后下方,所述旋转刀片(204)与所述固定刀片(206)相互啮合,导草板(207)与所述固定轴(205)连接,所述导草板(207)与所述船体(1)形成的角度不大于45°。

4.根据权利要求1所述一种污染水体泥水同步修复船,其特征在于所述漂浮物收集系统包括第三电动机(311)、主动轴(303)以及收集网(305);所述第三电动机(311)安装在所述船体(1)的中后部,所述第三电动机(311)与转轴(301)相连,所述转轴(301)的圆周外缘上设有凸轮(302),所述主动轴(303)垂直安装在所述船体(1)甲板上,所述主动轴(303)通过换向齿轮与所述转轴(301)相连,所述主动轴(303)外缘设有若干一定间隔的弧形销钉,导向轴(304)与所述主动轴(303)平行对称设置,所述导向轴(304)安装在所述船体(1)的另一侧;两个对称设置的支撑轴(307)设置在所述船体(1)的后部外侧,所述支撑轴(307)的尾部设有旋转轮(308),所述旋转轮(308)上设有凹槽(309),所述收集网(305)套在所述主动轴(303)、导向轴(304)以及所述支撑轴(307)上,所述收集网(305)部分没于水中,所述收集网(305)上部设有浮漂,所述收集网(305)的下部设有密度大于水的抽绳(306),所述抽绳(306)置于所述凹槽(309)内,暂储箱(310)安装在所述船体(1)的后部。

5.根据权利要求2所述的一种污染水体泥水同步修复船,其特征在于所述防翻车(106)由型钢和挡板组成,所述防翻车(106)的下部安装四个对称设置的车轮(125),所述防翻车(106)的上部安装四个对称设置的车轮(125),位于所述防翻车(106)上部的车轮(125)呈“八”字形向所述防翻车(106)的两侧发散。

6.权利要求1所述一种污染水体泥水同步修复船的使用方法,其特征在于该使用方法具体如下:

(1)根据待修复水体底泥和上覆水污染程度、底泥性状、水草和漂浮物以及水中杂物的具体情况,制定科学合理的水体修复方案;

(2)运行第一阶段,启动离心泵(107),开启泥浆喷射控制阀(115)并保持其他阀门关闭,泥浆喷射管(114)出水驱动船体(1)行进,在船体行进的同时,启动第一电动机(128)和鼓风机(4),开启曝气扰动控制阀(124),保持喷洒控制阀(113)关闭,间歇性在工程区域内运行,通过控制充气控制阀(118)和气体调节控制阀(122)的启闭调整气囊(120)的体积,并持续监测上覆水水质,直至该水体上覆水水质达到规划水质目标;

(3)运行第二阶段,启动第二电动机(202),使用固定刀片(206)和旋转刀片(204)割断水草、打碎杂物;启动第三电动机(311),打捞水面漂浮物和部分水中悬浮物;

(4)运行第三阶段,根据底泥的深度以及体积情况,阶段性开启喷洒控制阀(113),将泥浆水输送上岸或直接喷洒在岸边绿化带上。
