专利号: 2015102282134
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

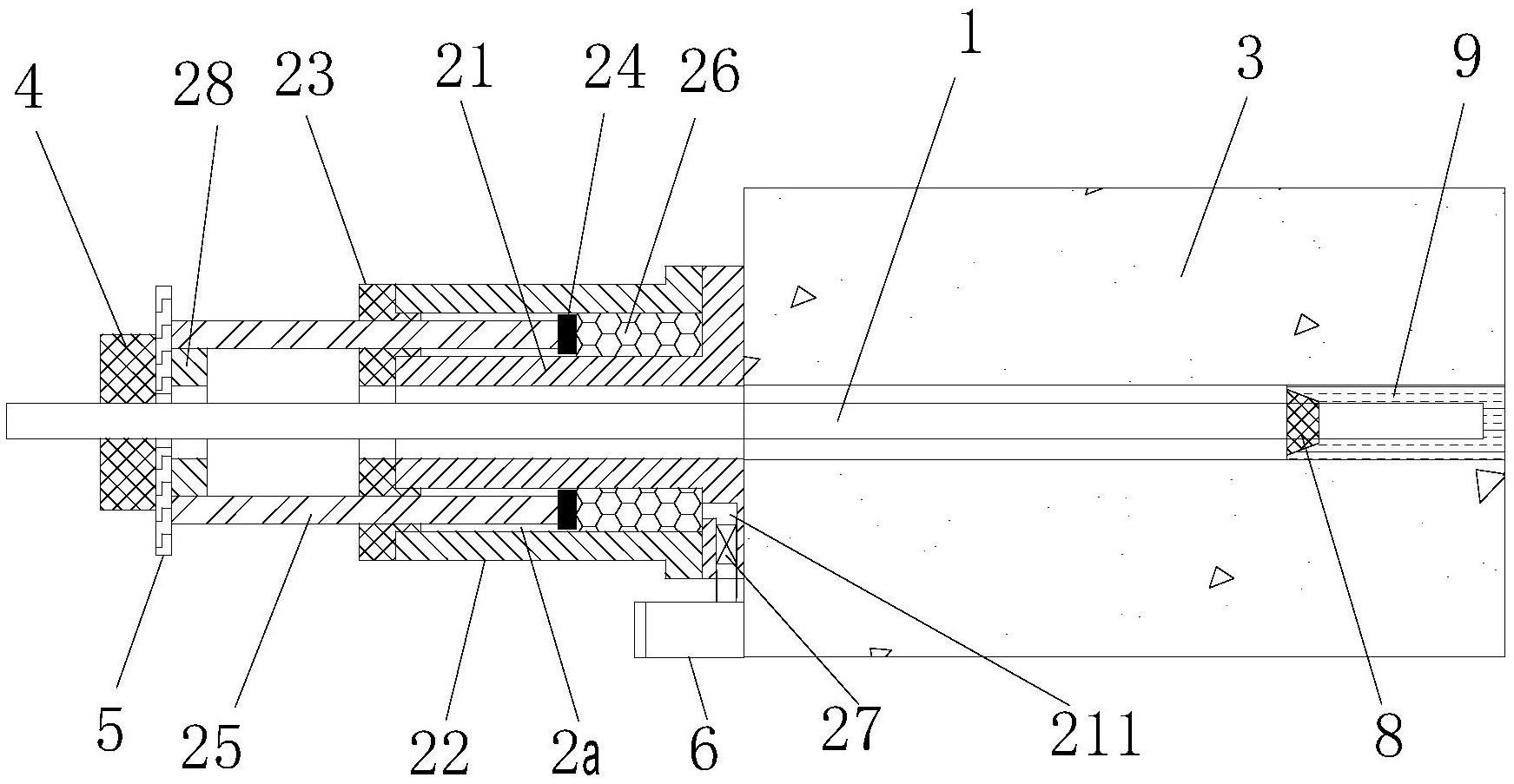

1.一种大变形锚固装置,包括锚体及设在锚体上用于让压的让压机构,其特征在于:所述让压机构呈压缩缸结构并包括内缸体、外缸体、缸盖、活塞环及活塞杆;所述内缸体为空心筒体,所述缸盖呈环状并设有供活塞杆穿过的杆孔,所述锚体从内缸体的空心部位及缸盖穿过并与活塞杆联动;所述内缸体、外缸体及缸盖形成截面呈环形的工作腔,所述活塞环设在工作腔中,所述活塞环的顶部与活塞杆相连、底部与工作腔底部之间设有压缩介质,所述活塞杆从杆孔穿出并可在锚体的带动下运动;所述内缸体的底部设有泄压通道,所述泄压通道内安装有可根据预设压力值自动开启及关闭的安全阀;所述压缩介质为液体;该大变形锚固装置还包括用于储存从泄压通道流出的压缩介质的储液盒及报警系统,所述报警系统包括处理器、报警器及设于储液盒的液位传感器,所述报警器及液位传感器均与处理器相连;所述液位传感器检测储液盒内压缩介质的液位并将液位信号传至处理器,所述处理器控制报警器的启闭。

2.根据权利要求1所述的大变形锚固装置,其特征在于:所述让压机构还包括连接环,所述活塞杆的顶部与连接环固定连接。

3.根据权利要求2所述的大变形锚固装置,其特征在于:所述锚体的自由段一端设有外螺纹并连接有相配合的螺接件,所述螺接件设在连接环的外侧;岩体变形对锚体产生轴向拉力时螺接件通过挤压连接环而驱使活塞杆运动。

4.根据权利要求3所述的大变形锚固装置,其特征在于:所述螺接件与连接环之间设有垫片。

5.根据权利要求1所述的大变形锚固装置,其特征在于:所述报警系统还包括与处理器相连的无线通信模块,所述无线通信模块通过相应的无线通信网络将液位信号传至外置终端。

6.根据权利要求4所述的大变形锚固装置,其特征在于:所述活塞环与2-8根均匀分布的活塞杆相连。

7.根据权利要求1至6任一项所述的大变形锚固装置,其特征在于:所述锚体锚固段的外周部设有用于阻挡锚固剂从钻眼流出的阻挡件,所述阻挡件套在锚体上并与锚体共轴。

8.根据权利要求7所述的大变形锚固装置,其特征在于:所述阻挡件呈凸台状,凸台的小径端指向锚固剂。
