专利号: 2015102283014
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

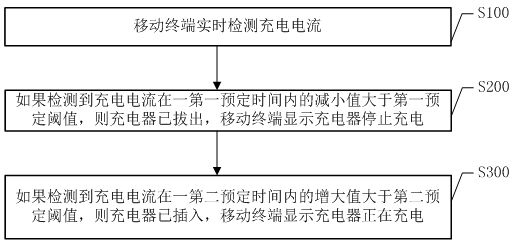

1.一种移动终端充电器插入拔出的检测方法,其特征在于,所述方法包括步骤:A、移动终端实时检测充电电流;

B、如果检测到充电电流在一第一预定时间内的减小值大于第一预定阈值,则充电器已拔出,移动终端显示充电器停止充电;

C、如果检测到充电电流在一第二预定时间内的增大值大于第二预定阈值,则充电器已插入,移动终端显示充电器正在充电;

所述步骤A之前还包括步骤:

S、预先存储充电器插入移动终端的在第一预定时间内充电电流变化的最小值为第一预定阈值以及充电器拔出在第二预定时间内充电电流变化值的最小值为第二预定阈值。

2.根据权利要求1所述的移动终端充电器插入拔出的检测方法,其特征在于,所述步骤B具体包括:B1、如果检测到充电电流在一第一预定时间内的减小值大于第一预定阈值,发送第一驱动信号至中央处理器;

B2、中央处理器接收所述第一驱动信号,调用第一控制指令;

B3、控制充电器停止给移动终端充电,充电器已拔出,移动终端显示充电器停止充电。

3.根据权利要求2所述的移动终端充电器插入拔出的检测方法,其特征在于,所述步骤C具体包括:C1、如果检测到充电电流在一第二预定时间内的增大值大于第二预定阈值,发送第二驱动信号至中央处理器;

C2、中央处理器接收所述第二驱动信号,调用第二控制指令;

C3、控制充电器给移动终端充电,充电器已插入,移动终端显示充电器正在充电。

4.根据权利要求3所述的移动终端充电器插入拔出的检测方法,其特征在于,所述第一驱动信号为低电平驱动信号,所述第二驱动信号为高电平驱动信号。

5.一种移动终端充电器插入拔出的检测系统,其特征在于,所述系统包括:充电电流检测模块,用于移动终端实时检测充电电流;

第一判断与显示模块,用于如果检测到充电电流在一第一预定时间内的减小值大于第一预定阈值,则充电器已拔出,移动终端显示充电器停止充电;

第二判断与显示模块,用于如果检测到充电电流在一第二预定时间内的增大值大于第二预定阈值,则充电器已插入,移动终端显示充电器正在充电;

所述系统还包括:

预先设置与存储模块,用于预先存储充电器插入移动终端的在第一预定时间内充电电流变化的最小值为第一预定阈值以及充电器拔出在第二预定时间内充电电流变化值的最小值为第二预定阈值。

6.根据权利要求5所述的移动终端充电器插入拔出的检测系统,其特征在于,所述第一判断与显示模块还包括:第一检测与发送单元,用于如果检测到充电电流在一第一预定时间内的减小值大于第一预定阈值,发送第一驱动信号至中央处理器;

第一接收与调用单元,用于中央处理器接收所述第一驱动信号,调用第一控制指令;

第一控制与显示单元,用于控制充电器停止给移动终端充电,充电器已拔出,移动终端显示充电器停止充电。

7.根据权利要求6所述的移动终端充电器插入拔出的检测系统,其特征在于,第二判断与显示模块具体包括:第二检测与发送单元,用于如果检测到充电电流在一第二预定时间内的增大值大于第二预定阈值,发送第二驱动信号至中央处理器;

第二接收与调用单元,用于中央处理器接收所述第二驱动信号,调用第二控制指令;

第二控制与显示单元,用于控制充电器给移动终端充电,充电器已插入,移动终端显示充电器正在充电。

8.根据权利要求7所述的移动终端充电器插入拔出的检测系统,其特征在于,所述第一驱动信号为低电平驱动信号,所述第二驱动信号为高电平驱动信号。
