专利号: 2015102292102
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

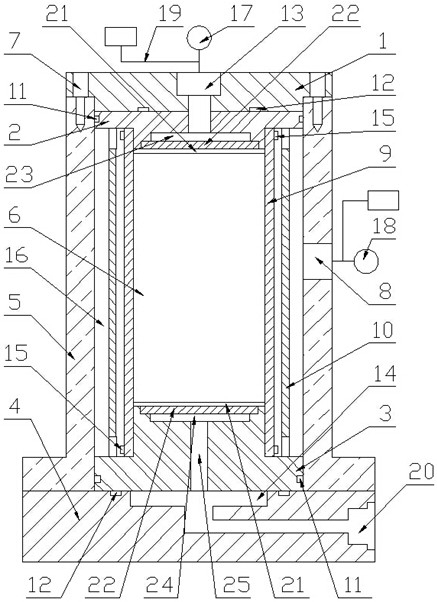

1.假三轴高压渗透试验仪,其特征在于,包括上顶盖、下底座、以及连接上顶盖和下底座的侧壁,上顶盖、下底座与侧壁围成密闭空腔,该密闭空腔内安置有内顶盖、内底座、用于包覆原状土样的柔性硅胶套管、以及有孔套筒,侧壁中部开设有围压孔,围压孔外接围压压力表,围压加压装置通过围压孔给原状土样施加围压以模拟地层围压作用;

所述内顶盖安装在上顶盖下方,并在其底部设有向下突出的周向凸缘,内顶盖和上顶盖内设有相贯通的进水通道,进水通道外接轴压压力表;所述内底座安装在下底座上方,并在其顶部设有向上突出的周向凸缘,内底座内设有出水通道,下底座内设有储水腔,储水腔上开设与外界相连通的测压出水孔;所述内顶盖的底面和内底座的顶面分别开设有放置滤水板的槽,滤水板、内顶盖、内底座与侧壁之间围成原状土样渗透腔,上述进水通道、渗透腔、出水通道、储水腔和测压出水孔依次连通;

所述柔性硅胶套管紧贴套设在内顶盖和内底座周向凸缘的外侧,柔性硅胶套管外侧套设有孔套筒,有孔套筒安置在内顶盖和内底座之间,有孔套筒与柔性硅胶套管之间预留有空隙形成围压腔。

2.根据权利要求1所述的假三轴高压渗透试验仪,其特征在于,所述柔性硅胶套管与内顶盖和内底座周向凸缘的外侧采用固封钢卡加固密封。

3.根据权利要求2所述的假三轴高压渗透试验仪,其特征在于,所述有孔套筒上下开设有用于松紧固封钢卡的凹槽。

4.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述进水通道与滤水板之间设有顶内腔,出水通道与滤水板之间设有底内腔。

5.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述滤水板与原状土样上下接触面之间设有钢纱网。

6.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述内底座和内顶盖分别通过密封胶圈与侧壁相接触。

7.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述内顶盖上端面通过内密封胶圈与上顶盖相接触。

8.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述内底座下端面通过内密封圈与下底座相接触。

9.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述上顶盖和下底座分别通过螺丝固定于侧壁上下端面。

10.根据权利要求1或2或3所述的假三轴高压渗透试验仪,其特征在于,所述原状土样为固结的坚硬岩土或非固结岩土。
