专利号: 2015102466316
申请人: 吴江市新科缝制设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

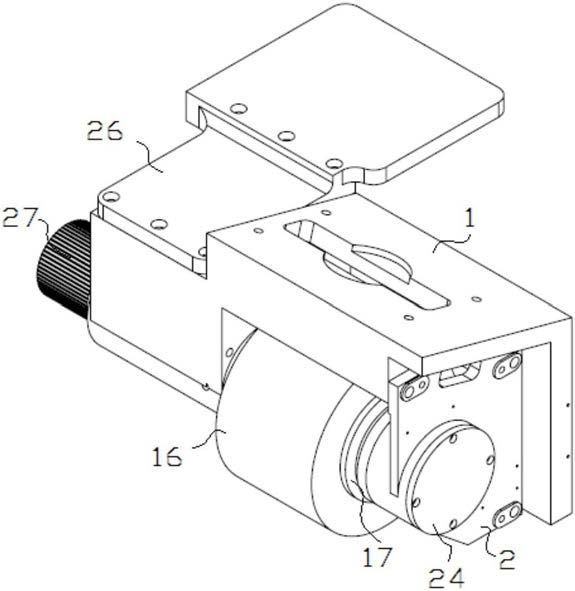

1.一种无心磨床的辅砂轮装置,其特征在于,包括:从动轴座(1)、辅砂轮护板(2)、从动轴(3)、辅砂轮固定座(4)、中间轴承盖(5)、第一轴承(6)、中O型圈(7)、小油封圈(8)、中间衬套(9)、中间螺母(10)、第二轴承(11)、后轴承盖(12)、小O型圈(13)、后端轴承螺母(14)、大油封圈(15)、辅砂轮(16)、辅砂轮压盖(17)、锁紧螺母(18)、前轴承后盖(19)、轴承衬套(20)、第一前轴承盖(21)、前轴承螺母(22)、前端螺母(23)、第二前轴承盖(24)、大O型圈(25)、电机固定板(26)、同步轮(27)、后端螺母(28);从动轴(3)安装在从动轴座(1)内,从动轴(3)前端套在辅砂轮护板(2)内,辅砂轮护板(2)通过螺钉竖直固定在从动轴座(1)内,第二前轴承盖(24)和大O型圈(25)安装在辅砂轮护板(2)上,从动轴(3)与辅砂轮护板(2)之间依次安装前端螺母(23)、前轴承螺母(22)、轴承衬套(20)、前轴承后盖(19)、第一轴承(6)、第一前轴承盖(21)和小油封圈(8);从动轴(3)中部安装辅砂轮固定座(4)、辅砂轮压盖(17)和锁紧螺母(18),辅砂轮固定座(4)和辅砂轮压盖(17)之间安装辅砂轮(16),辅砂轮固定座(4)和从动轴座(1)的壁面之间安装中间轴承盖(5)、中O型圈(7)、小油封圈(8)和第一轴承(6);从动轴(3)末端安装中间螺母(10)、中间衬套(9)、大油封圈(15)、一对第二轴承(11)、小O型圈(13)和后轴承盖(12),后端轴承螺母(14)安装在后轴承盖(12)里,从动轴(3)后端安装同步轮(27)和后端螺母(28);电机固定板(26)安装在从动轴座(1)顶部;所述的从动轴座(1)顶部斜面开长条形孔(101)方便修砂轮组件的修刀片可在孔内横向移动,顶部水平平面(102)安装电机固定板(26),内腔孔(103)安装从动轴,内腔肋板开圆弧面(104)安装辅砂轮护板(2);

所述的辅砂轮护板(2)开三个小圆孔(201)安装螺钉与从动轴座(1)连接固定,中部开大通孔(202)安装从动轴(3)和第一轴承(6),外凸台表面(203)安装第二前轴承盖(24);

所述的中间轴承盖(5)开四个第一螺纹孔(501)安装长螺钉与从动轴座(1)固定连接,端面开梯形槽口(503)便于和辅砂轮固定座(4)旋紧咬合,在其颈部内表面安装小油封圈(8)。

2.根据权利要求1所述的无心磨床的辅砂轮装置,其特征在于:所述的后轴承盖(12)开四个第二螺纹孔(1201)安装长螺钉从动轴座(1)固定连接,外表面开方形槽口(1203)安装小O型圈(13),其颈部内表面安装大油封圈(15)。
