专利号: 2015102511858
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

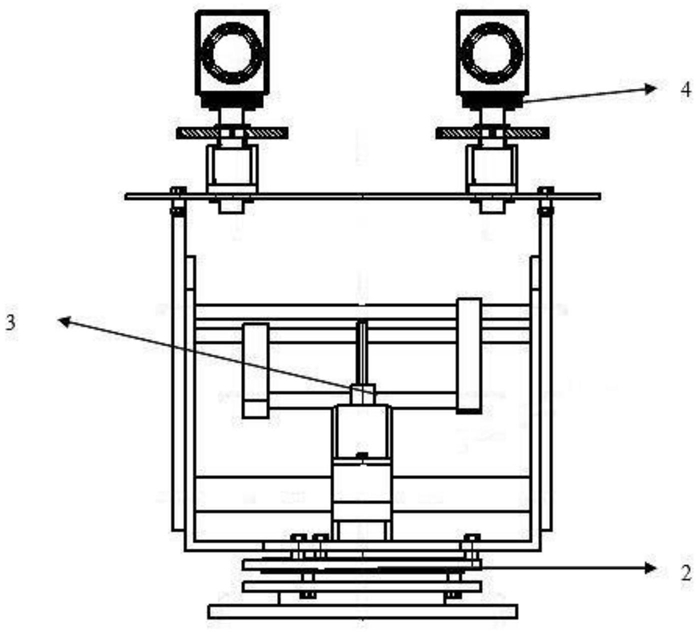

1.一种双目视觉云台,其特征在于:包括旋转装置、俯仰装置和摄像头对中装置,所述摄像头安装在所述摄像头对中装置上,所述摄像头对中装置安装在俯仰装置上,所述俯仰装置安装在旋转装置上,所述旋转装置包括云台底座、旋转轴承、箱底、第一步进电机和齿轮,所述旋转轴承内圈与所述云台底座固定连接,所述旋转轴承外圈与云台箱底固定连接,所述步进电机固定于云台箱底,所述齿轮安装于所述步进电机的电机轴上,所述齿轮与旋转轴承内圈上的轮齿啮合;

所述俯仰装置包括侧箱体、定轴、连接件、第二步进电机、螺杆,推杆、连接杆、定杆、移动杆和V型支架,所述云台箱底的两侧固定安装侧箱体,所述定轴的两端分别与所述侧箱体连接并伸出所述侧箱体外侧,所述连接件可转动地套装在所述定轴的中部,所述定轴的外伸段可转动地套装在所述V型支架上,所述第二步进电机固定于所述连接件上,所述螺杆与所述第二步进电机的转轴固连,所述推杆的中部可上下运动地套于所述螺杆上,所述定杆的两端固定于所述侧箱体上,所述移动杆的两端穿过所述侧箱体固定于所述V型支架上,所述侧箱体上开有供所述移动杆摆动的弧形轨迹槽,所述推杆的两端分别连接连接杆,其中一根连接杆上端可绕所述定杆转动,另一根连接杆的上端可绕所述移动杆转动;

所述摄像头对中装置包括第一支架、第一法兰、支撑板、第一大齿轮、第一小齿轮、第三步进电机、第二支架、第二法兰、第二大齿轮、第二小齿轮和第四步进电机,两个V型支架的上端与所述支撑板连接,第一摄像头固定于所述第一支架上,所述第一支架可通过所述第一法兰在所述支撑板水平方向上转动,所述第一大齿轮与所述第一支架固连,所述第三步进电机固定于所述支撑板上,所述第三步进电机的转轴上安装所述第一小齿轮;第二摄像头固定于所述第二支架上,所述第二支架可通过所述第二法兰在所述支撑板水平方向上转动,所述第二大齿轮与所述第二支架固连,所述第四步进电机固定于所述支撑板上,所述第四步进电机的转轴上安装所述第二小齿轮。

2.如权利要求1所述的双目视觉云台,其特征在于:所述支撑板、两个侧箱体和箱底围成正方体结构。
